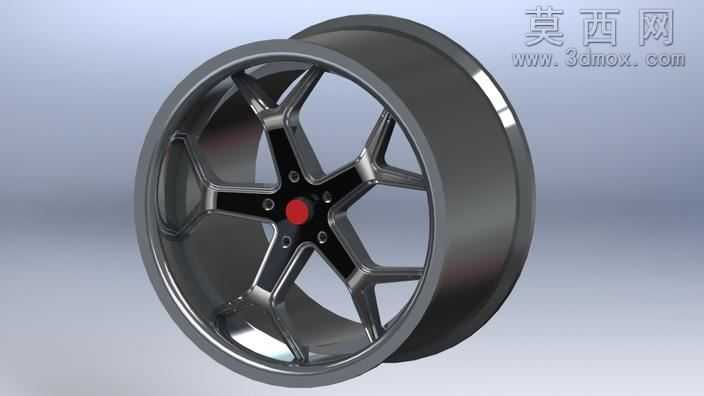

五辐星型运动款汽车轮毂造型设计

本作品为运动风格汽车改装轮毂的三维设计方案，建模阶段依托参数化建模逻辑完成整体结构搭建，首先以回转特征构建轮毂的基础轮辋筒体，精准匹配民用乘用车轮辋的标准安装尺寸，预留出轮胎装配的贴合止口、轮缘防护凸台以及气门嘴安装位，保证轮辋部分的结构符合实际装车的装配公差要求。轮辐部分采用五组双分叉星型辐条设计，每根辐条从中心轮毂盖位置向外延伸至轮辋边缘，辐条截面采用变厚度设计，靠近中心安装盘的位置厚度更大以承载行驶载荷，向轮辋延伸的过程中逐渐收窄变薄，同时在辐条表面做内凹切削造型，既降低了轮毂整体的非簧载质量，也强化了视觉上的立体运动感。中心安装区域设计了五孔螺栓安装位，匹配主流乘用车的孔距标准，中心预留轮毂盖安装凹槽，搭配红色装饰盖形成视觉焦点，辐条与安装盘的衔接位置做了大圆角过渡处理，避免应力集中带来的结构强度隐患。材质与渲染阶段，轮辋筒体采用亮面抛光金属材质，模拟锻造铝合金的高反光金属质感，辐条主体采用枪灰色半哑光金属涂装，辐条边缘做亮面车削处理形成撞色视觉效果，中心装饰盖采用亮红色烤漆材质，与金属底色形成强烈色彩对比。渲染场景采用柔和的影棚布光，通过多角度柔光反射凸显金属材质的层次质感，清晰呈现辐条表面的光影变化与结构细节。设计过程中兼顾了造型美感与结构实用性，辐条的镂空造型既提升了刹车系统的散热通风效率，也通过合理的筋位布局保证了轮毂的抗冲击、抗扭转强度，整体造型偏向性能改装风格，适配运动型轿车、轿跑车型的外观升级需求，在建模过程中对所有安装配合尺寸做了参数化约束，可根据不同车型的孔距、ET值、J值需求快速调整参数生成适配的衍生型号，无需重新搭建整体模型结构。
