弧形螺旋弹簧异形弹性构件

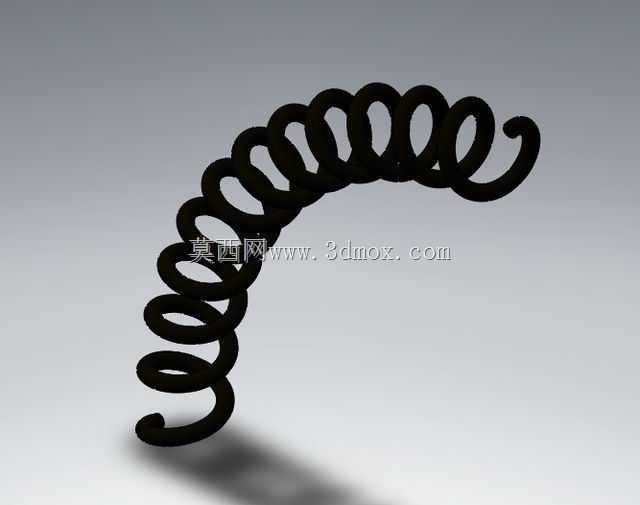

　　该构件属于异形螺旋弹性件，整体由连续圆截面线材沿弧形空间轨迹卷绕形成，不同于常规直轴线压缩弹簧，其簧圈中心线并非直线，而是按照预设弯曲半径形成拱形排布，两端保留较短的平直收尾段，端部轮廓圆滑过渡，可用于空间受限且载荷方向随安装曲面变化的缓冲、复位或柔性支撑场合。在自动化输送线、小型夹持机构、灯具弹性定位、车辆内饰卡扣以及需要预紧补偿的装配结构中，这类弧形弹簧能够顺着安装槽的曲率布置，减少传统直弹簧必须配合导向套或直线腔道的限制。

　　从功能上看，构件通过线材扭转与弯曲复合变形储存能量。受压或受拉时，各簧圈不仅产生常规螺旋弹簧的圈间相对位移，也会因整体弧形轴线产生附加弯曲响应，因此刚度分布与普通圆柱弹簧不同。建模时需要先确定簧圈中心路径，再以路径为扫描轨迹建立等截面圆杆；路径曲率、圈距、圈径和端部延伸长度共同决定工作行程与力值特性。若用于复位机构，应重点校核端部接触点在变形过程中的滑移趋势，避免端点对配合面产生局部刮擦；若用于缓冲支撑，则需关注最大压缩状态下相邻簧圈是否发生并圈，以及弧形内侧圈距过小导致的早期接触。

　　外形设计上，模型呈现多圈连续螺旋结构，圈径基本一致，簧圈沿拱形方向均匀排列，两端向外侧自然延伸，形成便于搭接或嵌入槽位的自由端。安装边界主要由弧形弹簧的外包络宽度、拱形高度、两端点直线距离以及线材直径决定。布置时不能只按静态投影占用空间校核，还应预留受力后圈体扩张、端点位移和侧向偏移的余量。对于嵌入塑料座或金属槽内的使用场景，槽道曲率应与弹簧自由状态曲率接近，过强的强制弯曲会改变初始预紧力，并可能使局部圈距不均。

　　结构设计思路方面，该类零件不宜简单套用标准压缩弹簧公式。直轴弹簧的刚度计算以线材剪切变形为主，而弧形螺旋件在工作时同时存在轴线弯曲、簧圈扭转和端点接触约束，参数确定通常需要结合路径建模与有限元校核。三维建模阶段应保证扫描路径连续光顺，圈与圈之间不要出现意外相交；端部收尾段可根据配合方式做成半圈收口、平直切线延伸或磨平端面。若端点需要承受横向推力，端部应增加贴合面或限制槽，防止工作中旋转脱出。

　　在实际设备中，这种弹性件常用于不能布置直线弹簧的紧凑区域。例如弧形盖板的自动弹开机构，可将弹簧沿盖板旋转轨迹附近安装，使释放动作更平顺；装饰件或灯具组件的柔性连接中，它可提供持续压紧力并吸收振动；小型车辆、座椅、箱柜锁扣里，也可利用其曲线外形适应冲压件或注塑件的异形内腔。与板簧相比，弧形螺旋弹簧重量较轻、变形行程较大；与直弹簧相比，它更容易贴合弯曲空间，但对导向和端部定位更敏感。

　　工程应用中还需考虑疲劳与表面处理。线材直径决定承载能力，圈数越多则整体越柔，弧形半径越小则弯曲附加应力越明显。长期往复工作的位置应控制最大应力幅，并避免端部尖角形成裂纹源。表面若采用发黑、电泳或喷丸处理，模型中可保留圆滑杆体，不必单独表达涂层厚度，但装配间隙需按处理后的实际尺寸复核。对于需要焊接或挂钩固定的方案，端部不宜直接在高应力圈上折弯，应留出过渡段，降低应力集中。

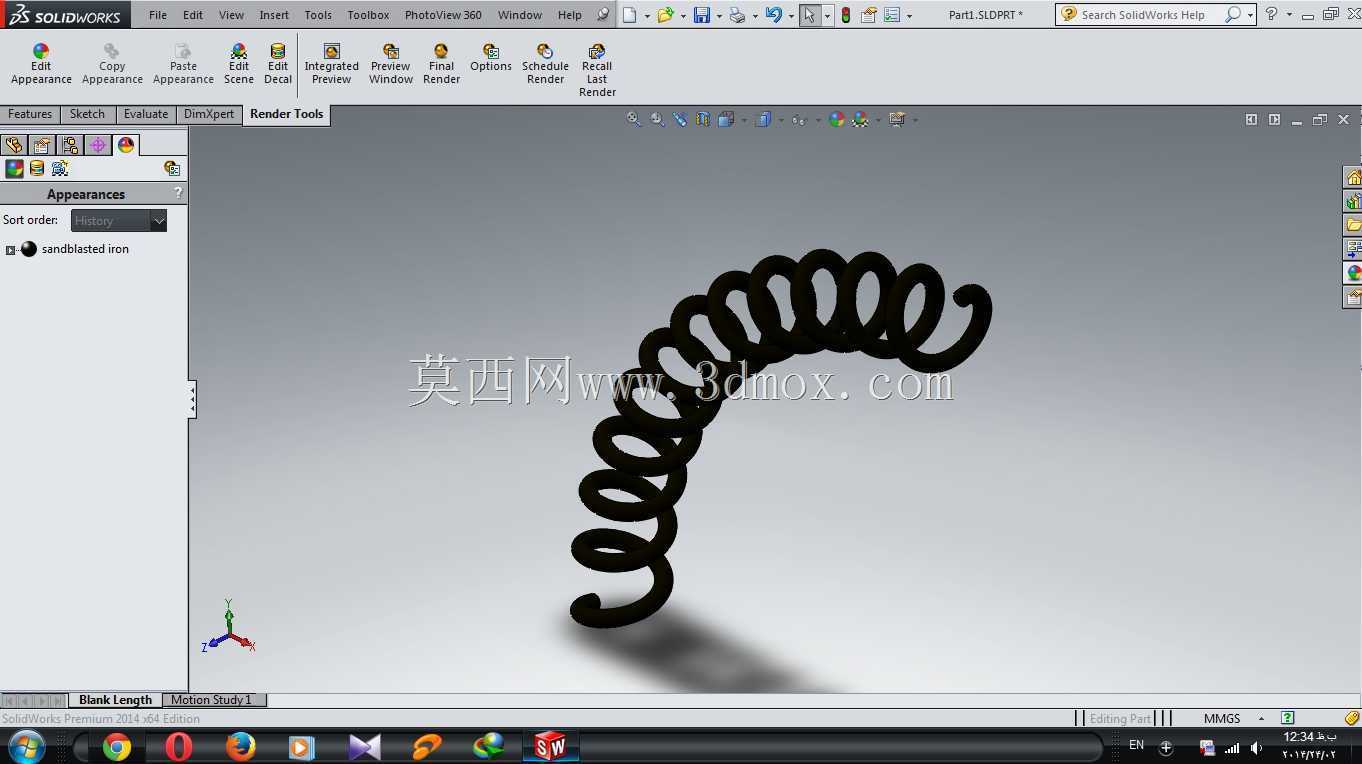

　　三维数模的价值在于把空间曲率、圈间间隙和端点位置直观表达出来，使结构工程师在壳体设计阶段即可判断弹簧是否与周边筋位、螺钉、走线槽发生干涉。装配时可将弹簧作为柔性元件参考其自由态，再通过运动分析观察端点在开合、压缩或振动条件下的轨迹。若用于批量产品，还应在图纸或模型说明中明确有效圈数、线材直径、端部形态、弧形包络尺寸及热处理要求，从而保证样件试制与仿真结果一致。
