成对碳碳通风穿孔汽车制动闸盘设计

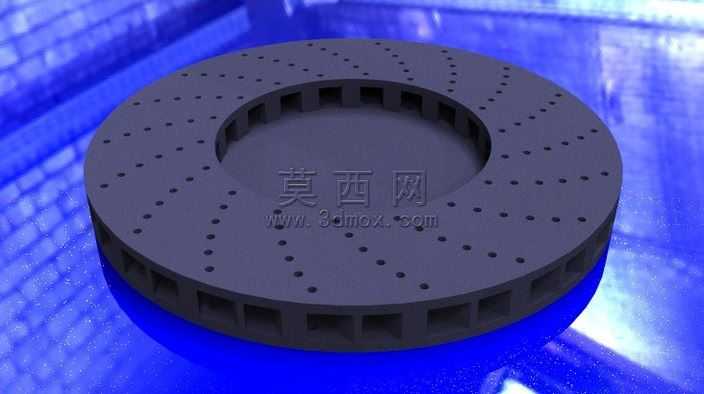

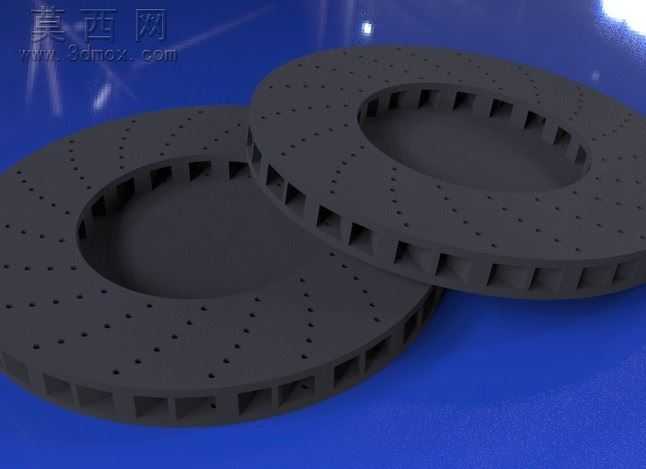

本作品为成对左右对称的碳碳复合材料通风穿孔制动闸盘三维建模设计，建模过程中首先围绕汽车制动系统的实际工况需求展开结构规划，先绘制闸盘的基础环形轮廓草图，精准标定闸盘的内外径尺寸、安装孔位的分布基准，确保左右两个闸盘RH/LH的安装定位尺寸完全对称匹配，适配对应车型的轮毂安装接口。在主体结构建模阶段，重点还原通风式闸盘的内部风道结构，通过阵列特征构建周向均匀分布的通风隔筋，隔筋的倾斜角度经过反复调整，既保证闸盘旋转时可以形成顺畅的空气对流通道，带走制动过程中产生的大量摩擦热量，又兼顾结构强度，避免长期高温工况下出现结构形变。闸盘摩擦面的穿孔设计采用规律阵列排布，建模时先确定单个穿孔的孔径、孔深参数，再通过圆周阵列结合径向错落分布的方式完成所有散热孔的布局，这些穿孔不仅可以进一步提升散热效率，还能在制动时排出摩擦产生的粉尘，减少粉尘在摩擦面的附着，提升制动摩擦力的稳定性，同时也能降低闸盘的整体重量，实现轻量化设计。材质渲染阶段，针对碳碳复合材料的特性调整材质参数，还原碳碳材质特有的深灰哑光质感，表面添加细微的颗粒纹理模拟复合材料的成型肌理，同时对通风道的内壁、穿孔的边缘做细节处理，还原真实加工后的棱角过渡效果。渲染场景采用深蓝色渐变背景配合柔和的定向光源，突出闸盘的结构层次，通过光影效果清晰展现内部通风道的排布、摩擦面穿孔的分布规律，以及两个闸盘的对称结构特征。整个建模过程严格遵循制动部件的工程设计逻辑，所有结构尺寸都参考实际车用制动闸盘的参数比例，既保证三维模型的视觉还原度，也能清晰展现通风穿孔式碳碳闸盘的结构优势，直观呈现这类高性能制动部件的散热设计、对称布局特点，可用于汽车制动系统的结构展示、相关部件的设计参考场景。
