带安装座5mm红色发光二极管结构设计

　　在工业控制机柜、小型电子设备、教学实验装置的面板状态指示场景里，直插式LED是应用频次极高的基础元器件，常规无固定结构的直插灯珠在面板开孔安装时，常出现灯体歪斜、引脚受力弯折、长期使用后灯体从开孔处脱落的问题，这款带安装底座的5mm红色LED结构，正是针对这类现场安装痛点完成的三维结构设计。

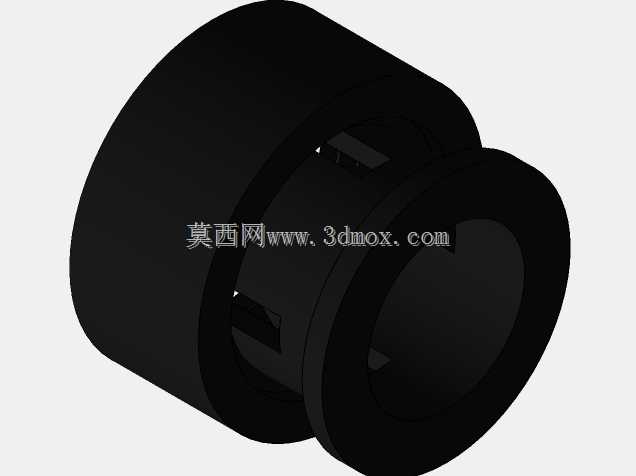

　　从实际安装边界来看，这款LED适配常规面板上直径5.1-5.3mm的标准安装开孔，安装底座采用台阶式圆柱结构，底座最大外径略大于开孔直径，压入面板后可依靠过盈配合实现轴向定位，不需要额外点胶或者加装卡簧就能完成固定，底座总高度控制在8mm以内，不会占用面板后方过多的布线空间，哪怕是内部走线密集的小型控制盒，也不会出现底座和内部PCB、线束产生干涉的情况。灯珠引脚长度预留了22mm的冗余量，设计时特意将引脚做了平直度校准，安装时可以直接根据后方PCB的焊接位置弯折引脚，不需要额外修剪过长的引脚段，能减少现场装配时的引脚加工工序。

　　功能特性层面，这款红色LED选用常规5mm圆头直插灯珠的光学参数，发光角度为20-25度，属于聚光型指示光源，在室内常规光照环境下，3米范围内可清晰识别发光状态，完全满足设备电源指示、故障报警、运行状态提示的使用需求。灯头部分的红色透镜采用半透明磨砂质感设计，既可以保证光线均匀透出，不会出现亮斑刺眼的问题，也能在未通电状态下通过红色外观快速区分灯珠功能，避免和其他颜色的指示灯混装。安装底座和灯珠之间采用卡槽式固定结构，灯珠压入底座后，底座内壁的两道环形凸筋会卡入灯珠壳体的预留凹槽内，哪怕设备在运输过程中产生持续振动，灯珠也不会从底座中脱出，引脚和PCB的焊接点不会受到额外的拉扯应力，能大幅降低指示灯的现场故障率。

　　设计思路上，整个结构没有做多余的异形造型，全部采用回转体特征完成建模，不管是后续开模做塑料底座，还是3D打印小批量定制安装座，都能快速加工成型，不需要复杂的模具抽芯结构，能有效降低零件的加工成本。底座的边缘做了0.2mm的圆角过渡，压入面板开孔时不会刮伤面板表面的喷涂层，也能避免安装时锋利边缘划伤操作人员的手指。灯珠伸出底座前端的长度控制在3mm，既保证透镜部分完全露出面板，获得足够好的发光可视角度，也不会因为伸出过长容易被外力碰撞损坏。在建模过程中，特意对灯珠和底座的配合面做了0.1mm的间隙预留，实际装配时不需要太大的按压力就能把灯珠压入底座，同时又能保证足够的抱紧力，不会出现松脱。

　　从选型适配的角度来说，这款结构可以直接替换现有设备上同尺寸的无底座直插LED，不需要修改原有面板的开孔尺寸，也不需要调整后方PCB的安装位置，老设备改造升级时可以直接替换，不需要做额外的结构改动。在自动化设备的操作面板设计中，这类带安装座的LED可以提前预装在面板上，完成整体布线后再和内部电路对接，比传统用螺母固定的指示灯安装效率提升40%以上，而且没有外露的金属螺母，面板整体的美观度也更好。针对教学实验类的装置，这种一体化的安装结构可以减少学生组装时的零件数量，避免小螺母、垫片这类细小零件丢失，降低实验套件的维护成本。

　　结构细节上，引脚部分的建模还原了真实直插LED的引脚直径和间距，两个引脚的中心距为2.54mm，和标准万能板、PCB的焊盘间距完全匹配，焊接时不需要额外调整引脚位置，能保证焊接的一致性。底座尾部做了锥形的导向结构，穿入面板开孔时可以自动导正，不需要反复调整底座的位置就能顺利压入，哪怕是没有经验的装配人员，也能快速完成安装。整个模型的所有特征都做了工程化的倒角处理，没有尖锐的直角边，不管是做手板验证还是批量生产，都符合机械零件的设计规范，不会出现加工工艺性差的问题。
