DELTA增量式旋转编码器结构设计

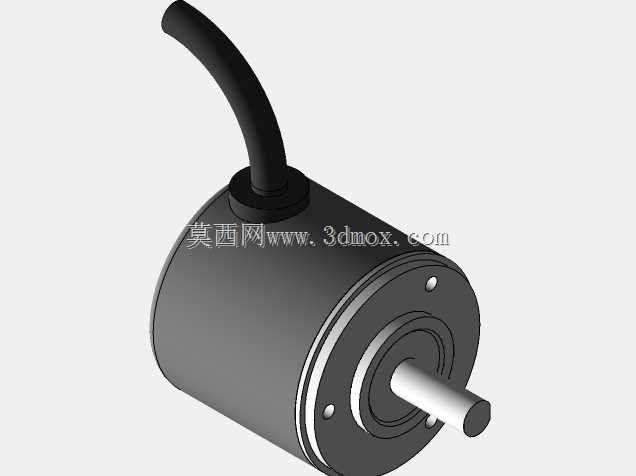

　　在自动化生产线的工位定位、伺服系统的速度闭环反馈、数控机床的主轴转角检测、输送线的物料计数等场景中，增量式旋转编码器是核心的传感反馈部件，这款DELTA增量旋转编码器的三维结构设计，完全围绕工业现场的实际安装与使用需求展开。从结构设计思路来看，这款编码器采用经典的实心轴出轴布局，主体外壳为圆柱型金属壳体，壳体表面做了氧化发黑处理，既可以提升壳体的耐磨抗腐蚀性能，也能在工业现场的多油污、多粉尘环境中减少杂质附着，侧出的线缆采用一体化防水接头设计，线缆与壳体衔接处做了应力释放的弧度处理，避免设备运行过程中线缆反复弯折导致的线芯断裂，同时可以满足常规工业场景的IP防护等级要求。编码器的出轴采用标准直径的金属光轴，轴端做了倒角处理，方便现场安装时与联轴器、同步带轮等传动部件快速对接，轴体与壳体衔接处内置精密轴承，既可以保证轴系转动的同轴度，减少高速旋转时的径向跳动，也能承受一定的轴向负载，适配不同安装场景的受力需求。壳体端面的固定螺丝采用内六角沉头设计，安装后螺丝端面不突出壳体表面，不会占用额外的安装空间，也能避免安装过程中螺丝与周边结构发生干涉。

　　从安装边界来看，这款编码器的圆柱壳体外径属于通用的38mm规格系列，是工业编码器的主流安装尺寸，壳体长度、出轴长度都符合行业通用的安装尺寸标准，不管是替换现有设备上的同规格老旧编码器，还是在新设备设计中做选型适配，都可以直接匹配常规的编码器安装支架、联轴器配件，不需要额外做定制化的安装结构调整。在实际使用场景中，这类增量编码器可以通过输出的ABZ三相脉冲信号，实时反馈转轴的旋转角度、旋转方向与转速信息，配合PLC或者运动控制器，可以实现精准的位置控制、速度调节功能，比如在包装机械的送膜辊轴上安装该编码器，可以精准控制送膜长度，避免包装膜出现偏移或者长短不一的问题；在自动化立体仓库的堆垛机行走轮上安装，可以精准反馈行走距离，实现货位的精准停靠；在机床的进给轴上安装，可以配合伺服系统实现进给量的精准控制，保证零件加工的尺寸精度。

　　设计过程中，编码器的内部结构预留了足够的码盘安装空间，光电发射与接收模块的安装位置做了定位凸台设计，装配时可以快速对准，减少装配调试的时间，壳体内部的走线槽做了圆滑过渡处理，避免线缆被壳体棱角割破绝缘层，侧出的线缆方向可以根据安装需求调整固定角度，适配不同方向的走线需求，避免线缆与设备其他运动部件发生剐蹭。从结构强度来看，壳体采用足够厚度的金属材质，在工业现场发生轻微磕碰时不会出现壳体变形，保护内部的光电码盘与电路模块不受损坏，出轴的材质采用耐磨的不锈钢材质，长期与联轴器摩擦也不会出现轴径磨损，保证传动的稳定性，避免因为轴磨损导致的检测信号丢失或者精度下降问题。

　　在建模过程中，所有的装配配合尺寸都按照实际的公差要求做了预留，比如轴承与壳体的配合、轴承与轴的配合、端盖与壳体的配合都符合机械设计的公差标准，导出的三维模型可以直接用于设备的装配干涉检查，也可以用于安装支架的配套设计，不需要再对模型的尺寸做二次修正。配套的数据表内容涵盖了编码器的脉冲数、输出信号类型、供电电压范围、响应频率、允许最高转速、负载能力等核心参数，方便设计人员在选型阶段快速核对参数是否满足项目需求，也能为后续的电气接线、程序编写提供参考依据。
