车用点火系统火花塞结构三维数模

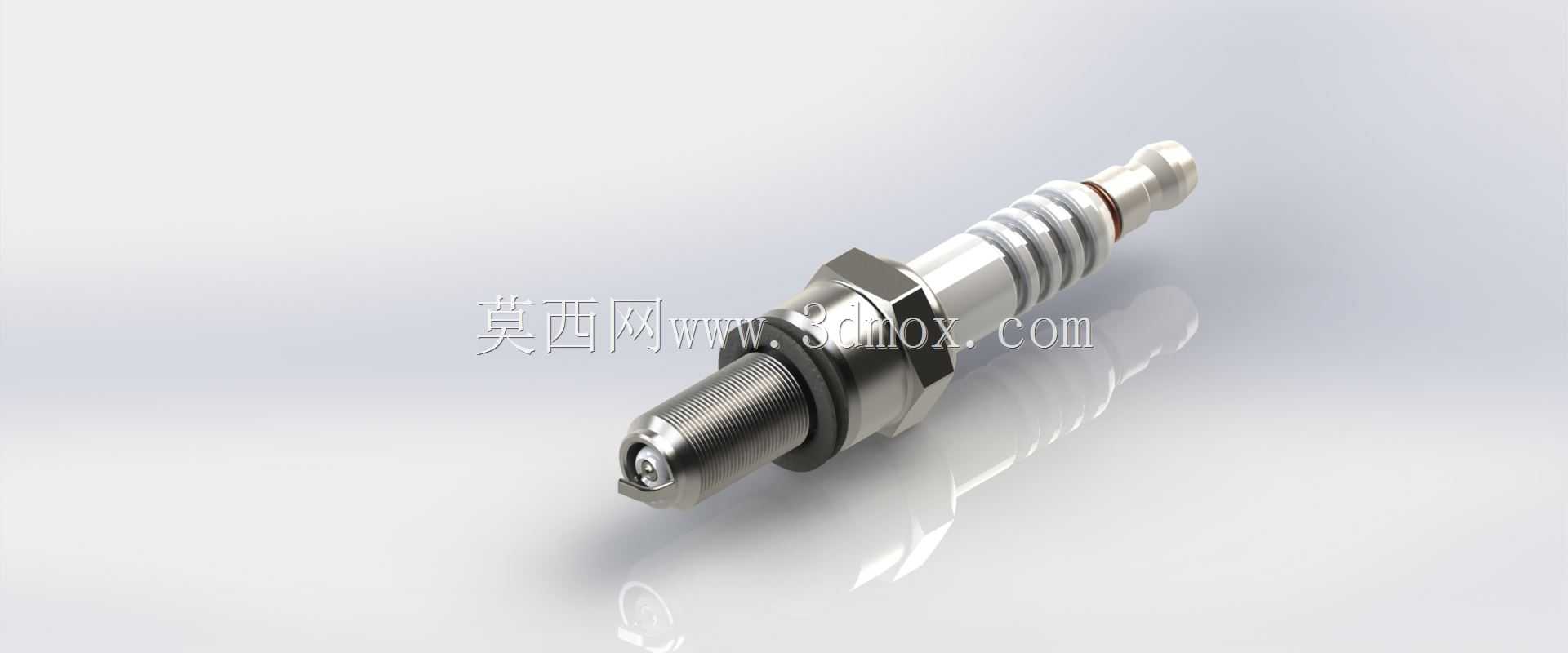

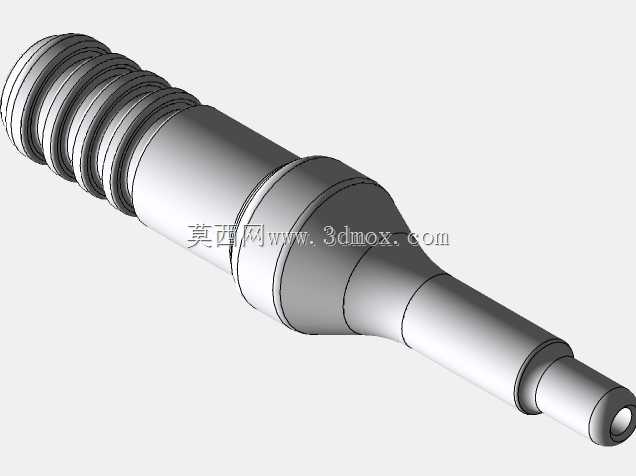

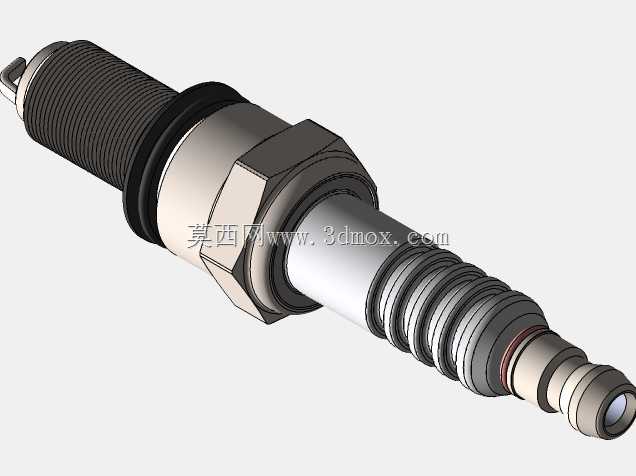

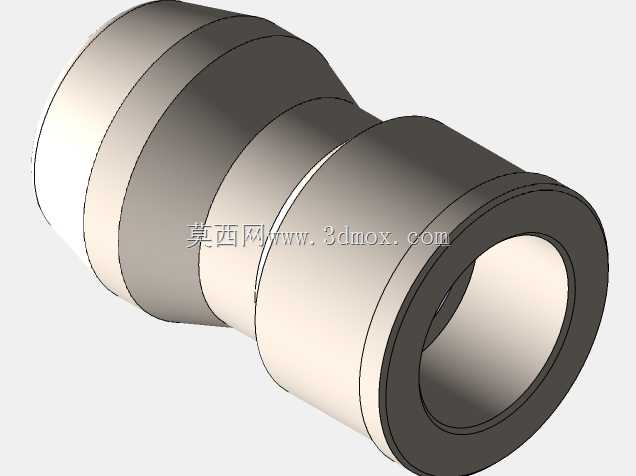

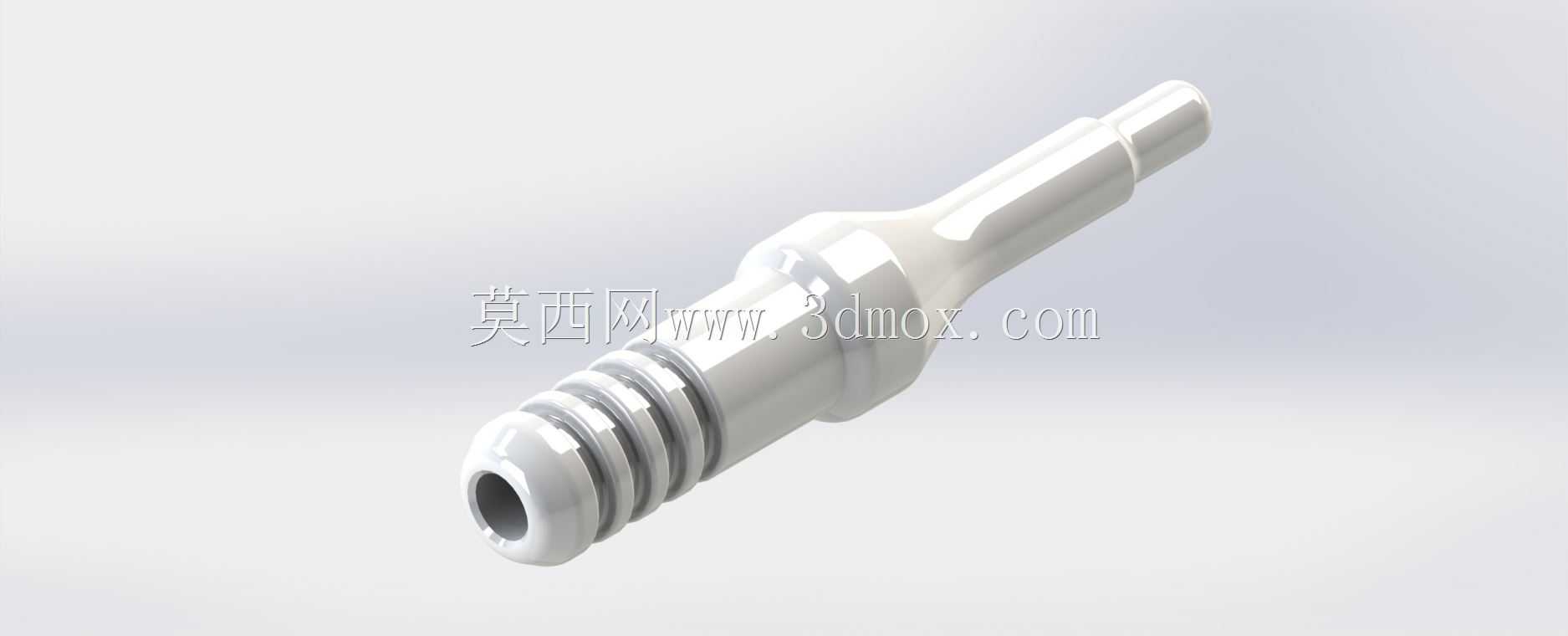

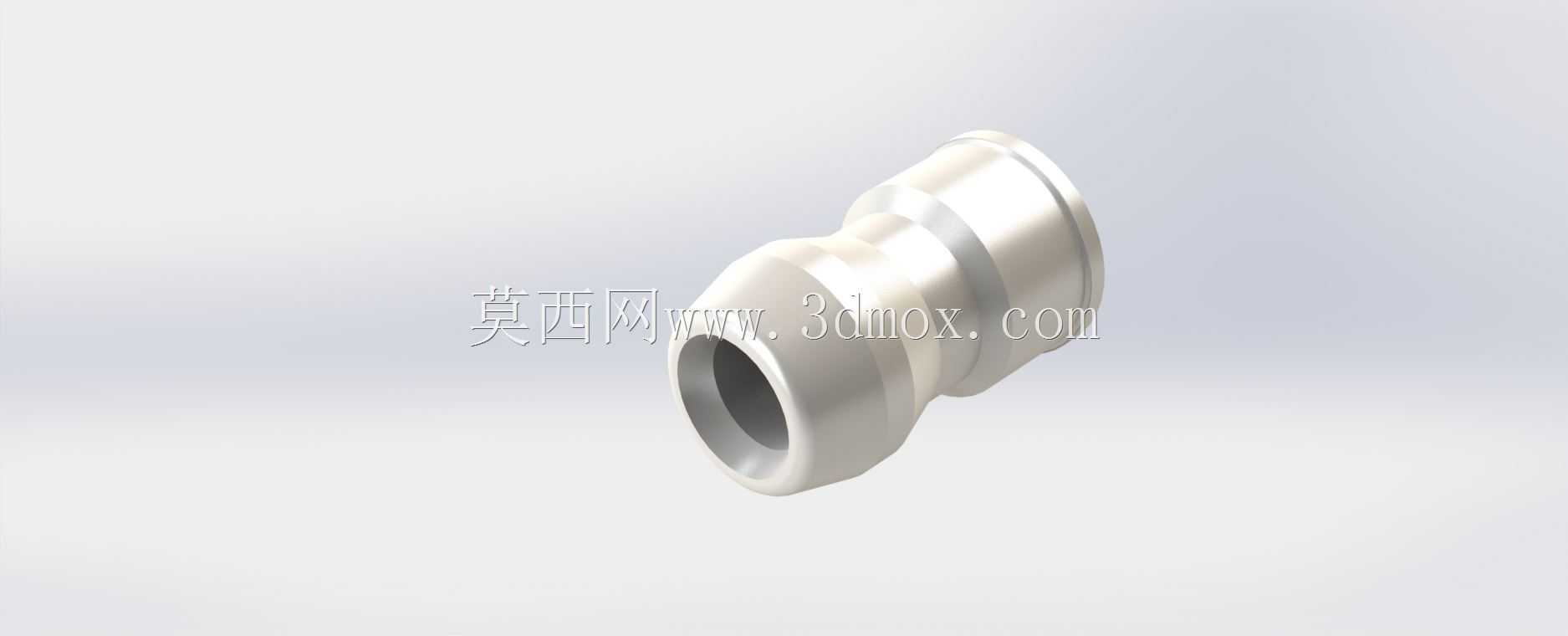

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻、影响整机动力输出稳定性与排放表现的核心执行部件，这套三维数模完整还原了量产车用火花塞的全尺寸结构，覆盖从接线端到点火电极端的所有装配细节，可直接用于点火系统匹配校核、教学演示或周边工装设计参考。从实际装车场景来看，这类火花塞广泛适配小排量自然吸气汽油机，覆盖家用乘用车、小型通用动力机械、摩托类动力单元的点火需求，安装位置位于气缸盖的燃烧室顶部，侧电极直接暴露在燃烧室内，需要承受点火瞬间上万伏的高压脉冲、燃烧过程中超过2000℃的瞬时高温、以及混合气燃烧产生的最高近10MPa的冲击压力，同时还要隔绝高压电与缸盖本体的导通，因此结构设计上的每一处细节都对应明确的功能需求。数模中可以清晰看到产品的分层结构：最上端的接线螺母用于连接高压点火线，将点火线圈产生的高压电导入内部；中段的多级棱纹陶瓷绝缘体采用高氧化铝陶瓷材质，一方面承担高压绝缘作用，避免高压电在到达电极前出现爬电漏电，另一方面表面的棱纹结构增加了表面爬电距离，同时提升了与外壳金属件的结合密封性；陶瓷体与金属外壳之间采用铜粉填充密封，既保证导电性能的稳定，也能阻隔燃烧室内的高温高压燃气从装配缝隙泄漏。

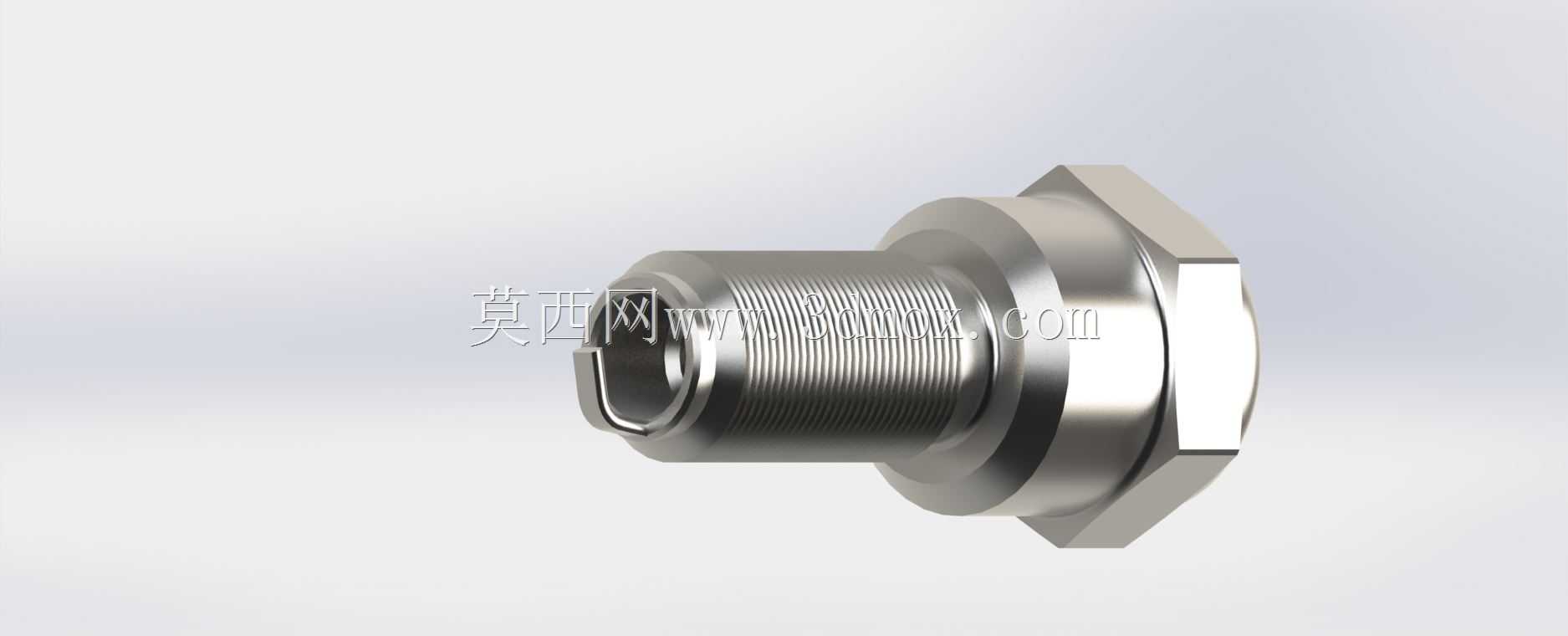

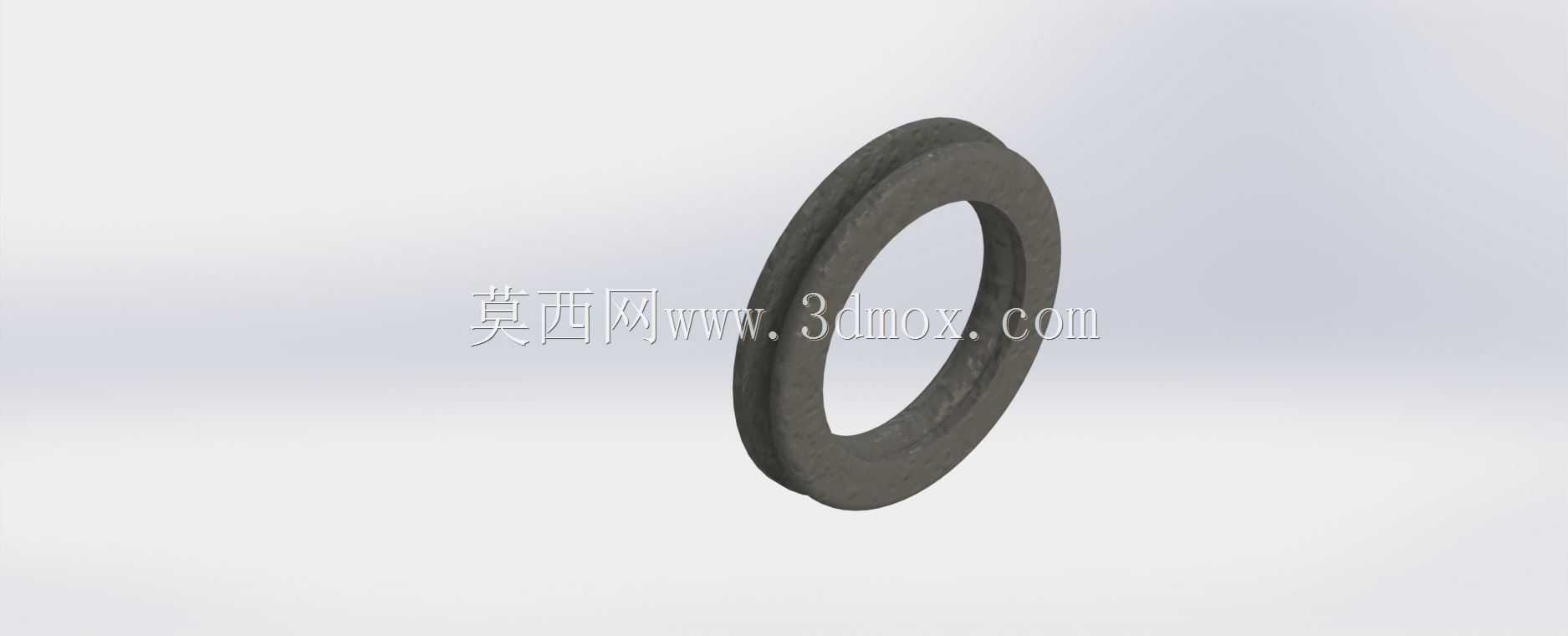

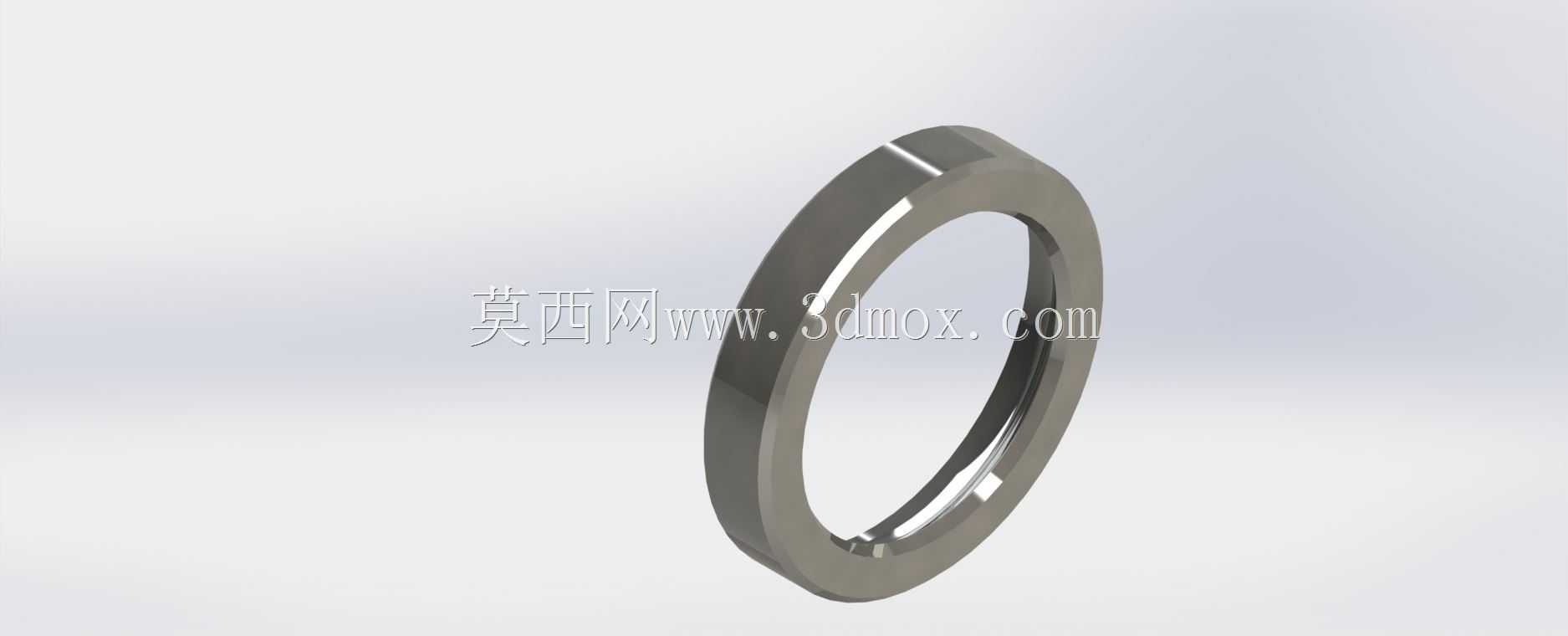

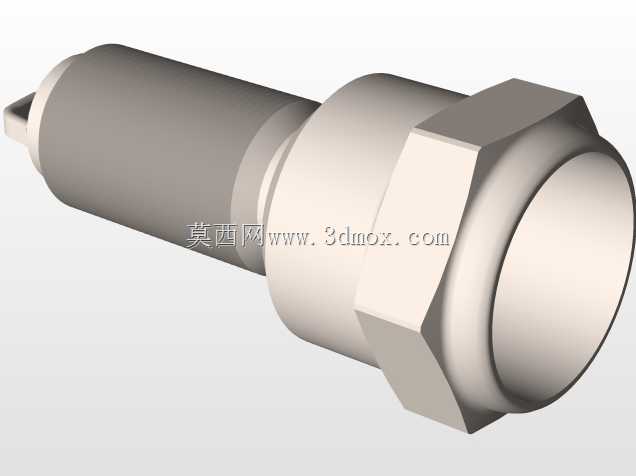

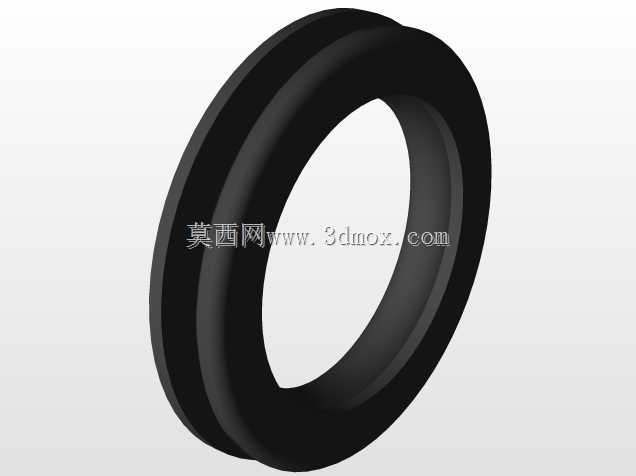

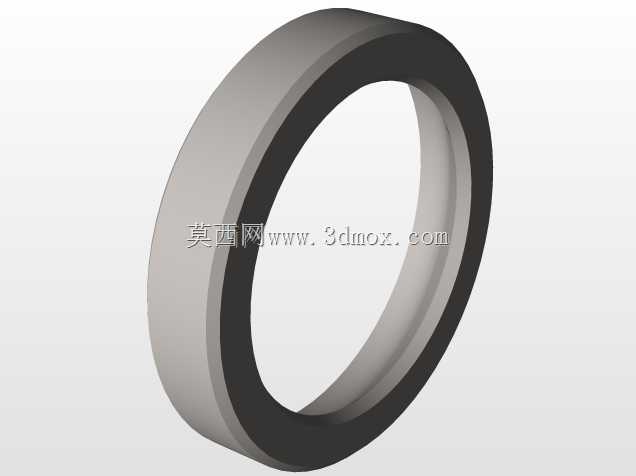

　　金属外壳部分设计有标准六角安装台，对应常用的16mm火花塞套筒尺寸，安装时可通过套筒施加标准扭矩，六角台下方的密封垫片为叠层金属结构，安装压紧后会产生塑性变形，填充火花塞螺纹与缸盖安装孔之间的间隙，实现燃气密封，同时也能起到一定的散热作用，将陶瓷体传递过来的部分热量传导到缸盖，避免火花塞自身温度过高引发早燃。外壳下部的螺纹段为标准M14×1.25规格，是目前主流小排量汽油机通用的安装螺纹尺寸，螺纹长度对应19mm的拧入深度，安装后电极端刚好伸入燃烧室设定位置，不会因为拧入过深触碰活塞顶部，也不会因为拧入过浅导致点火位置偏离燃烧室中心，影响火焰传播效率。

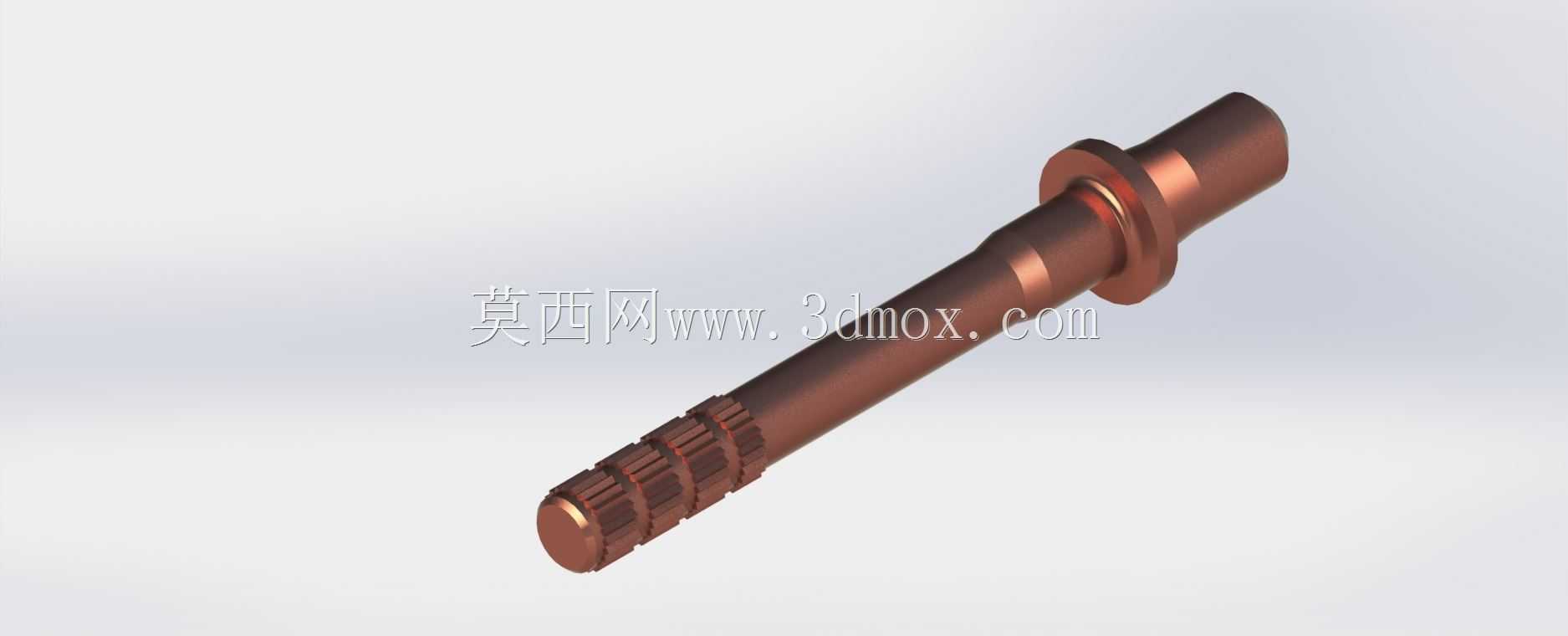

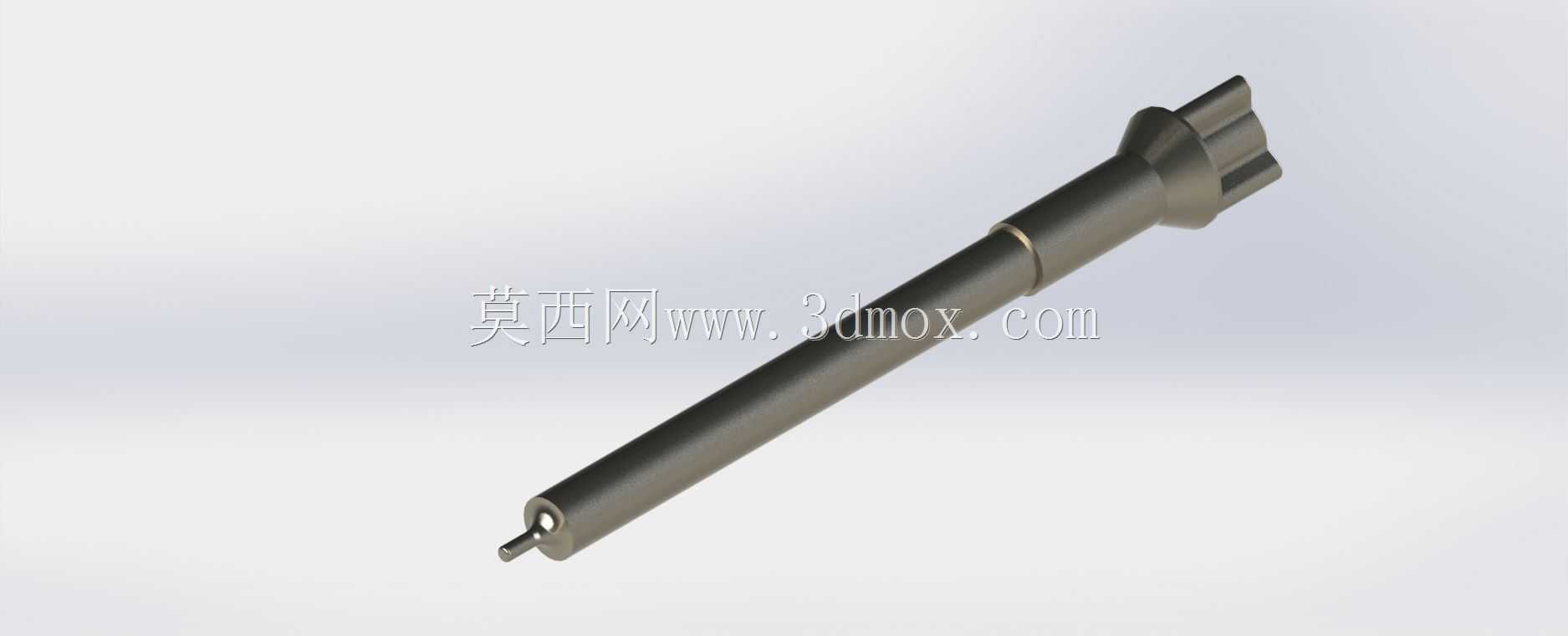

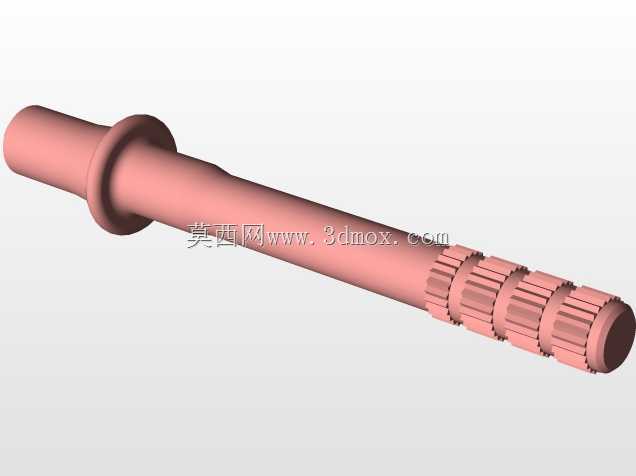

　　点火端的结构包含中心电极与侧电极两部分，数模中还原了标准镍铜合金电极的结构，中心电极顶端与侧电极之间保留0.8mm的标准点火间隙，高压电击穿这个间隙产生的电火花就是点燃气缸内压缩混合气的火源；中心电极内部嵌入铜芯，提升电极的导热性能，避免电极长时间工作温度过高产生烧蚀，延长使用寿命。在建模逻辑上，这套数模严格按照实际零件的装配关系搭建，陶瓷绝缘体、金属外壳、中心电极、密封垫片、接线端子均为独立可拆分的零件，可直接用于生成工程图纸、开展装配干涉检查，也可用于模拟火花塞安装过程中与缸盖、点火线圈、高压线束的空间匹配，避免在整机设计阶段出现安装空间不足、套筒操作空间不够的问题。对于发动机设计人员来说，这套数模可以直接导入整机装配环境，校核火花塞伸入燃烧室的深度、电极朝向与燃烧室形状的匹配度，确认点火位置是否处于混合气浓度最优的区域，同时也能校核周围冷却水道、进排气道的布置是否会与火花塞安装位产生干涉；对于维修教学场景来说，拆分式的结构可以清晰展示火花塞的内部构造，帮助学习者理解不同结构部分的功能作用，区分热值不同的火花塞在结构细节上的差异；对于工装设计人员来说，完整的外形尺寸可以直接作为火花塞套筒、安装夹具、检测工装的设计输入，不需要额外测绘实物尺寸，减少前期测绘的误差。

　　需要注意的是，这类电阻型火花塞内部还集成有抑制电阻，数模中也还原了电阻的安装位置，这个电阻的作用是抑制点火系统产生的电磁干扰，避免干扰车载电控系统、收音机等电子设备的正常工作，在建模时电阻与中心电极、接线端子的同轴度要求也在数模中做了还原，保证装配后整体的结构强度与导电稳定性。从散热路径的设计来看，火花塞的热量会依次通过中心电极、铜芯、陶瓷绝缘体传递到金属外壳，再通过外壳螺纹、密封垫片传递到气缸盖的冷却系统，最终将火花塞工作温度维持在500-700℃的自清洁温度区间，既不会因为温度过低导致积碳附着在电极上引发漏电缺火，也不会因为温度过高导致电极烧蚀、引发混合气早燃，这套数模的各部分壁厚、接触面积设计都完全匹配量产产品的散热设计逻辑，可直接用于热仿真分析的模型输入。
