5GU KBH方型齿轮减速变速箱结构设计

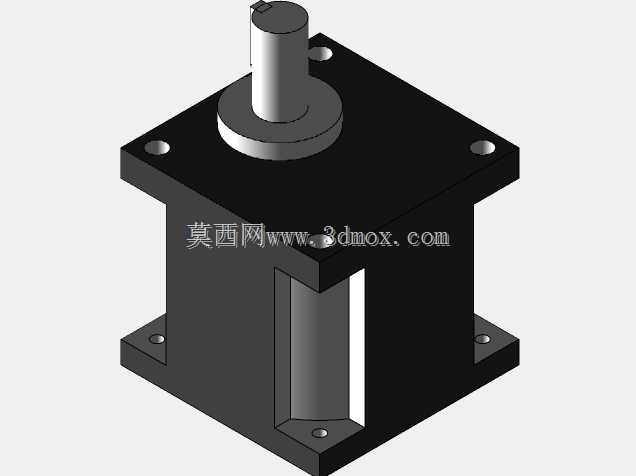

　　这款方型安装的齿轮减速变速箱，主要适配小功率驱动端的转速匹配与扭矩放大场景，常见于轻工输送线、小型自动化专机、食品包装辅助工位、电子装配线的分度驱动环节，用来把原动机输出的高转速低扭矩动力，转换为适配执行端需求的低转速大扭矩输出，解决驱动端与执行端转速扭矩不匹配的核心问题。从结构设计逻辑来看，整体采用上下双层法兰安装的方型壳体结构，壳体上下端面均预留四个对称布置的安装沉孔，安装时可根据设备布局选择上端或下端作为固定面，适配立式、卧式两种安装姿态，安装孔的孔位公差按照通用传动件安装标准预留，可直接匹配市面常规5GU系列安装尺寸的驱动电机与执行负载，无需额外做转接法兰加工，降低现场安装的适配成本。输入轴采用单轴伸圆柱结构，轴径按照标准5GU系列输入尺寸设计，轴伸长度预留了足够的联轴器安装空间，可适配刚性联轴器、弹性联轴器、同步带轮等多种连接方式，轴肩位置做了圆角过渡处理，避免应力集中导致的轴断裂问题，轴的材质选用常规40Cr调质处理，满足常规工况下的扭矩传递强度需求。壳体侧面预留了检修视窗结构，日常维护时无需完全拆解壳体，即可观察内部齿轮啮合状态、润滑脂存量情况，视窗采用嵌入式盖板配合密封垫固定，可避免粉尘、切削液进入壳体内部影响齿轮寿命。

　　内部传动采用多级直齿圆柱齿轮啮合结构，齿轮参数按照固定减速比做匹配设计，齿轮啮合侧隙控制在合理范围，既保证传动过程无卡滞，也避免回程间隙过大影响传动精度，齿轮与轴的连接采用平键周向固定，轴向通过轴用挡圈限位，保证高速运转下齿轮不会发生轴向窜动。壳体的边角位置均做了倒角处理，既避免加工、安装过程中锐边划伤操作人员，也能减少应力集中导致的壳体开裂风险，壳体材质选用压铸铝合金，在保证结构强度的前提下尽可能降低整体重量，适配对安装负载有要求的轻型设备场景。

　　从安装边界来看，整体外轮廓为正方法兰结构，上下法兰的外伸尺寸统一，输出端轴伸位于壳体上端面中心位置，安装时需要预留的径向空间不超过法兰外轮廓尺寸，轴向空间需要覆盖壳体总高度加上轴伸长度、联轴器安装长度，现场布局时可直接按照标注的安装孔位做机架预留孔加工，无需额外做位置调整。在实际选型应用中，这款变速箱可适配的负载场景覆盖了0.1kW到0.4kW功率段的驱动电机，输出转速可根据内部齿轮组的搭配覆盖不同减速比区间，满足不同线速度的输送、旋转、分度需求，传动过程中运行平稳，噪音控制在工业设备允许的常规范围内，适合在连续运转的工位长期使用。

　　设计过程中充分考虑了通用互换性，所有外部安装尺寸均遵循行业通用的5GU系列安装规范，用户替换旧设备上的同类型变速箱时，无需修改原有设备的安装结构，直接对位锁紧安装螺丝即可完成替换，大幅降低设备维护的停机时间。内部润滑采用脂润滑方式，出厂时可预填适配常规工况的润滑脂，日常使用中仅需按照维护周期补充或更换润滑脂即可，无需复杂的油路维护，降低后期运维的复杂度。壳体的安装沉孔深度经过精准计算，锁紧螺丝时螺丝头部不会突出法兰端面，保证安装面与设备机架完全贴合，避免安装倾斜导致的轴偏心、齿轮偏磨问题。输入轴的轴端做了倒角导向，安装联轴器或带轮时可快速对位，无需反复调整轴的位置，提升现场装配效率。
