卧式带安装耳直柄拨动式滑动开关结构

　　做小型消费电子、工控小模块的结构设计时，这类直柄滑动开关的选型和建模往往是容易被忽略但直接影响装配良率的细节，很多新手工程师在布局PCB和外壳开孔时，只看器件手册上的标称长宽，忽略了安装耳的固定孔位、引脚伸出长度、拨柄的滑动行程余量，最后打样回来要么开关拨块卡外壳，要么引脚焊盘对位偏移，要么固定耳没留锁附空间导致器件在壳体内晃荡。

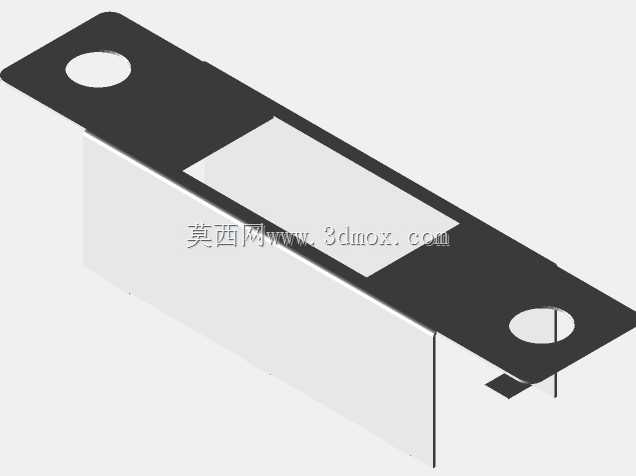

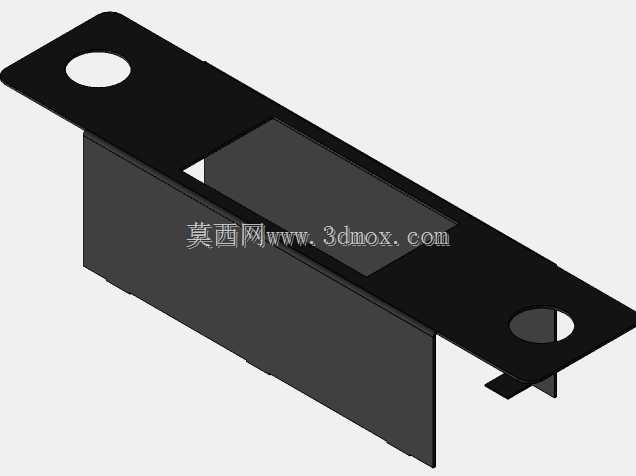

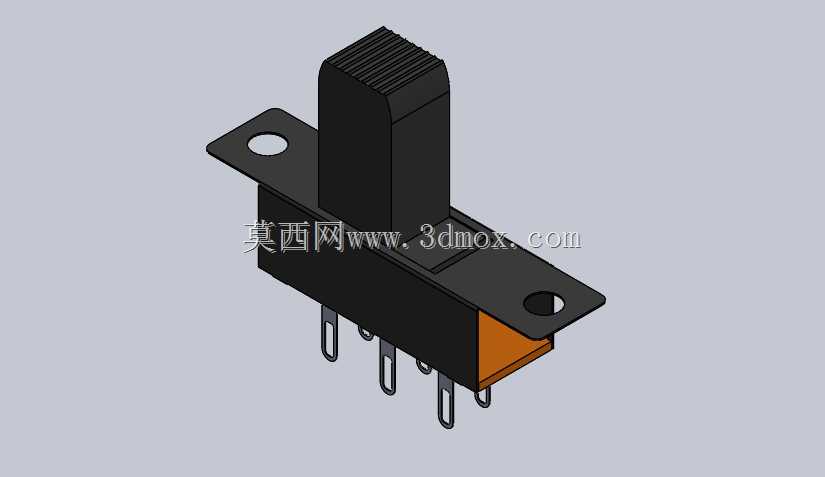

　　这个滑动开关采用卧式侧装结构，主体基座为耐高温绝缘塑压材质，底部伸出六根直插式金属引脚，适配常规1.2mm板厚的PCB通孔焊接工艺，引脚间距符合通用小型直插开关的标准间距，焊盘设计时无需额外定制封装，直接调用标准库封装即可完成布线。基座两侧延伸出带圆形安装孔的固定耳，安装孔位可适配M1.2规格的微型自攻螺丝，也可在壳体对应位置做定位柱热熔固定，两种固定方式都能避免焊接后器件受拨动力出现引脚脱焊、基座偏移的问题，相比无固定耳的直插开关，抗振动性能提升明显，适合用在有小幅振动的便携设备、小型工控终端上。

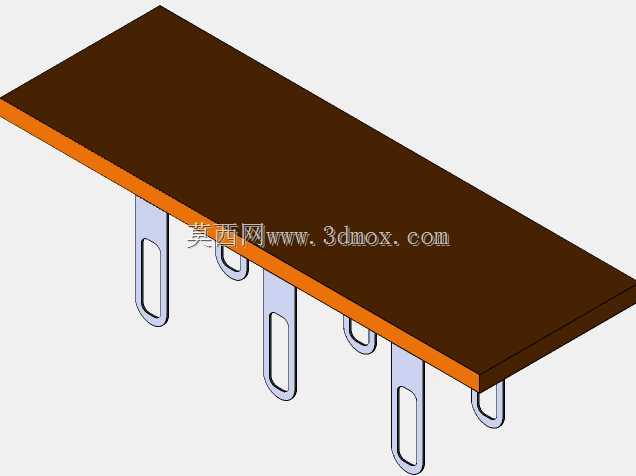

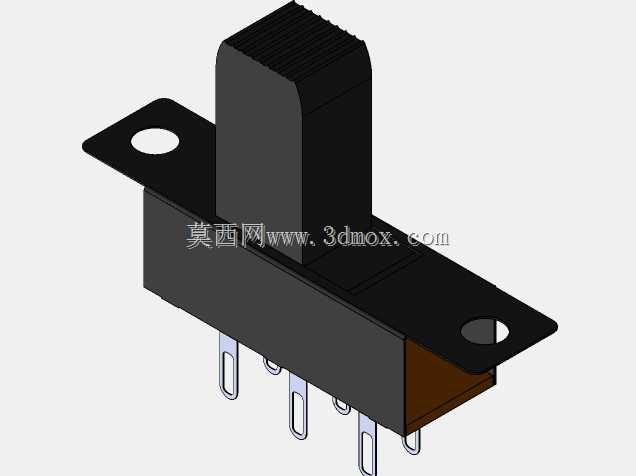

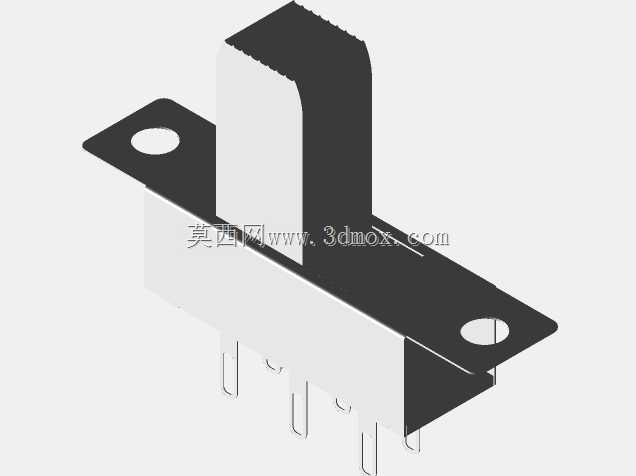

　　拨柄采用竖置直推结构，表面做了细密的竖向防滑齿纹，手指推动时的接触摩擦力足够，不会出现打滑推不动的情况，拨柄的滑动行程对应两档电路切换状态，行程阻尼感清晰，到位时有明确的触感反馈，用户操作时无需观察档位标识也能通过手感判断是否切换到位。基座尾部的橙色绝缘挡片用于隔离引脚焊接端与内部触点腔，避免焊接时焊锡渗入腔体导致触点短路，同时也能在波峰焊过程中阻挡助焊剂蒸汽进入触点区域，降低长期使用后触点氧化接触不良的概率。

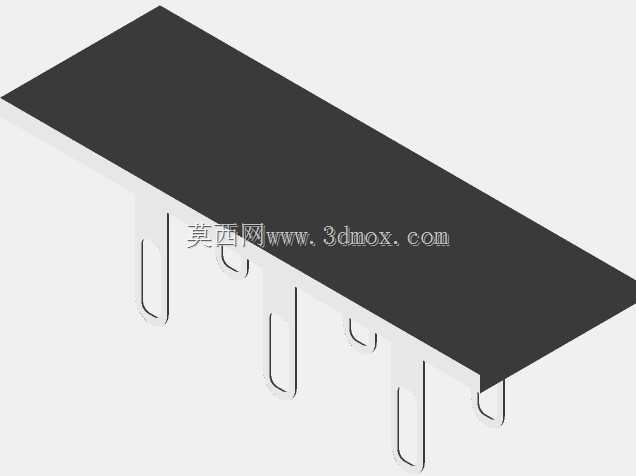

　　建模过程中需要重点把控几个安装边界尺寸：首先是安装耳的平面度，两个固定耳的下表面必须与基座底面共面，否则锁附螺丝时会导致基座翘曲，内部触点卡滞无法滑动；其次是拨柄的高度与滑动余量，拨柄高出基座顶面的尺寸要和外壳开孔的深度匹配，外壳上的拨柄开槽长度要比拨柄的总滑动行程多留0.5mm以上的余量，避免温度变化导致外壳形变时卡住拨柄；再者是引脚的伸出长度与共面度，六根引脚的端面要处于同一平面，伸出基座底面的长度控制在2.8-3.2mm区间，既能保证穿过PCB后露出足够的焊接长度，又不会因为引脚过长导致焊盘连锡。

　　这类开关的实际应用场景覆盖很广，从小型蓝牙音箱、便携电源的模式切换，到小型工控传感模块的量程切换、儿童电子玩具的功能档位切换，都能见到这类结构的滑动开关，相比轻触按键，它的档位保持力更强，不会因为误触就改变电路状态，相比旋钮式开关，它的占用空间更小，装配工序更简单，适合大批量流水线生产。在做结构校核时还要注意，拨柄的侧向间隙不能过大，否则长期拨动后会出现拨柄歪斜，导致内部触点接触压力不足，出现电路时通时断的故障，建模时拨柄与基座滑槽的配合间隙控制在单边0.1mm左右，既保证滑动顺畅，又不会出现明显的晃量。
