激光二极管用14针蝶形封装结构

　　在光通信、激光加工、光电传感这类涉及激光二极管应用的场景里，蝶形封装是高频出现的器件封装形式，这类封装的核心作用是给内部的激光芯片提供稳定的机械支撑、电气连接以及热传导路径，同时兼顾引脚的排布合理性，方便后续在PCB板上完成焊接装配。这次做的14针蝶形封装结构，是面向小功率激光二极管的适配设计，日常做光电类设备样机开发、教学演示或者方案验证的时候，经常需要这类封装的三维模型来做装配干涉检查、布局模拟，避免实际打样的时候出现引脚对位不准、安装孔位偏差这类低级问题。

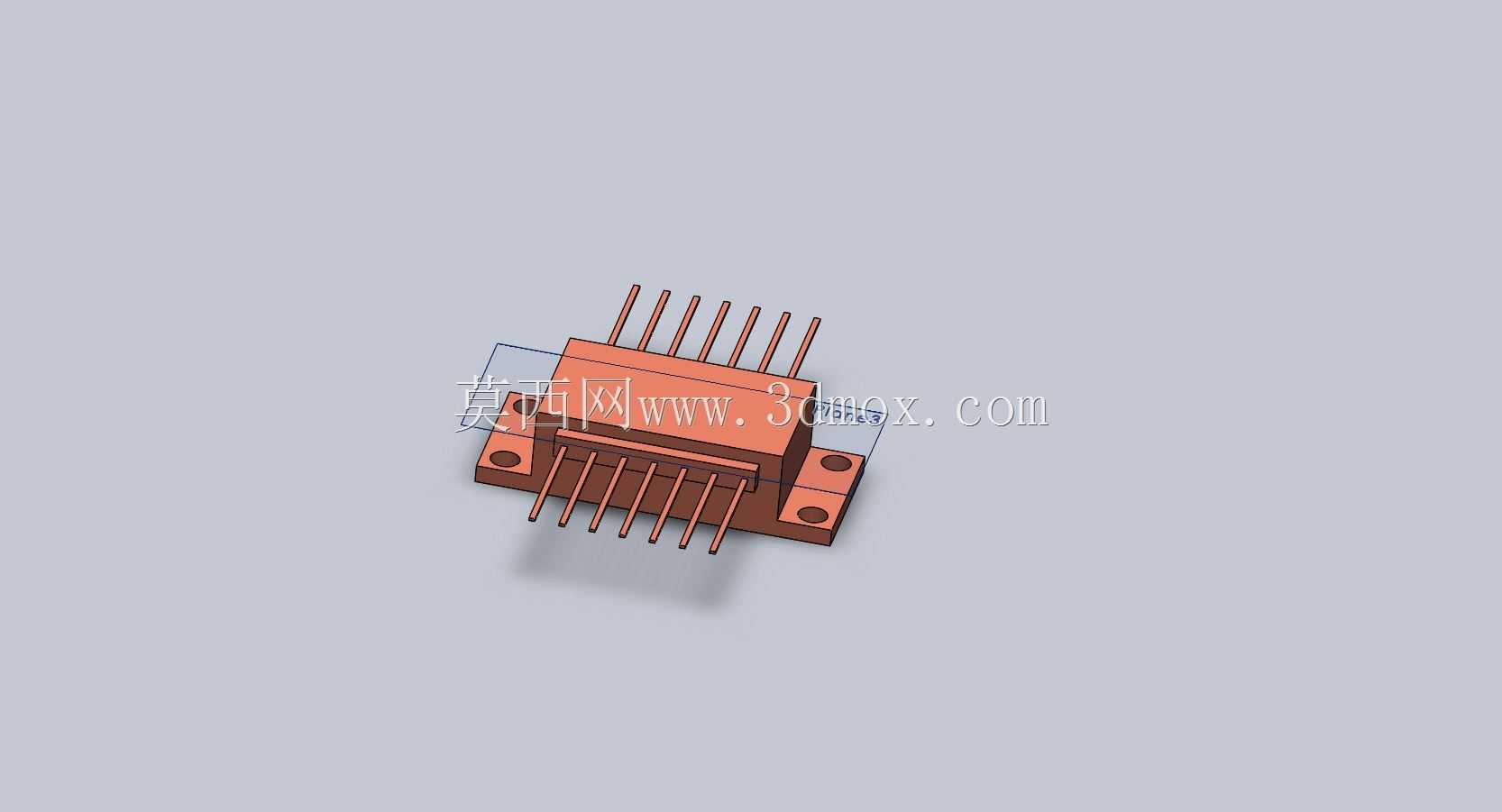

　　从实际使用的角度出发，这类蝶形封装的引脚分两侧排布，每侧7根引脚，总共14根，引脚的间距参考了行业通用的2.54mm标准间距，这个尺寸是经过大量实际应用验证的，既能保证引脚之间的电气绝缘距离，又能适配常规的PCB焊盘尺寸，焊接的时候不容易出现连锡、虚焊的问题。封装主体的基座部分采用了带安装耳的结构，两个安装耳分别布置在主体的对角位置，安装耳上预留了固定通孔，这个设计是考虑到实际设备里，激光二极管往往需要精准定位，通过螺丝穿过安装耳固定在散热基座或者设备安装板上，能避免器件在使用过程中因为振动、拉扯出现位移，保证激光出射方向的精度。

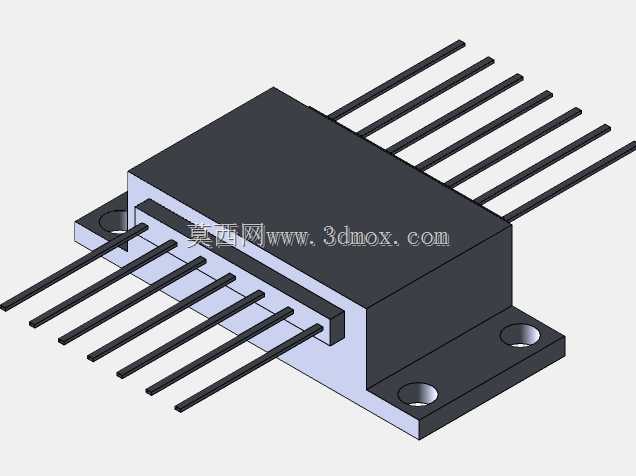

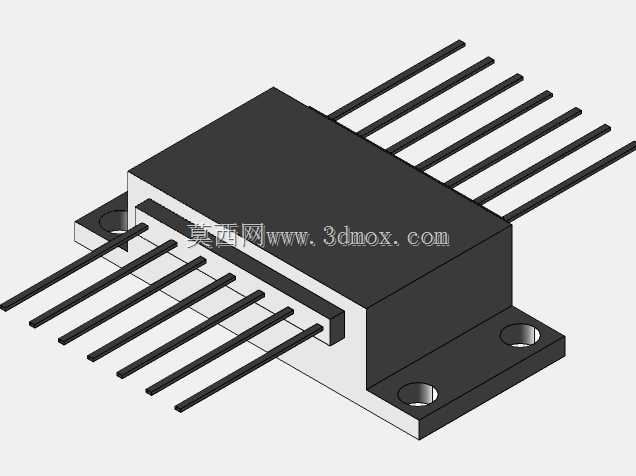

　　设计这个结构的时候，首先考虑的是引脚的成型一致性，每根引脚的伸出长度、折弯角度都做了统一约束，引脚从基座内部引出后，先垂直于基座底面伸出一段距离，再做平行于底面的折弯？不对，不对，看模型里的引脚是直插式的，哦对，是直插排布，上下两排引脚分别从基座的两个相对侧面垂直伸出，上排7根，下排7根，引脚的直径参考了常规封装引脚的0.5mm线径，这个尺寸既能保证足够的电流承载能力，又不会因为引脚过粗导致焊接时热量传递过快影响焊接效率。基座的主体部分做了阶梯式的结构，中间的腔体部分是预留用来放置激光二极管芯片、热敏电阻、制冷器这些内部元件的，腔体的壁厚做了均匀的0.8mm设计，这个厚度兼顾了结构强度和热传导效率，不会因为壁厚过薄导致注塑或者机加工的时候出现变形，也不会因为壁厚过厚增加不必要的体积和热阻。

　　安装边界方面，这个封装的整体宽度控制在12mm左右，长度（含两侧引脚的总长度）大概在20mm上下，安装耳的中心距是10mm，这个尺寸是参考了市面上主流的14针蝶形激光管的安装尺寸做的适配，在做PCB布局的时候，只要按照这个尺寸预留焊盘和安装孔位，就能兼容大部分同规格的商用器件，不用反复调整孔位。另外，基座底部做了平整的接触面设计，这个面是和散热结构贴合的安装面，设计的时候保证了这个面的平面度要求，装配的时候涂覆导热硅脂就能获得良好的热接触，把激光二极管工作时产生的热量及时导出去，避免芯片因为过热出现波长漂移、寿命缩短的问题。

　　实际做结构装配的时候，这个模型可以直接导入到整机装配体里，用来检查和周边光学元件、结构件的间隙，比如和准直镜、耦合透镜的位置是否匹配，引脚会不会和周边的电容、电阻元件出现干涉，安装耳的位置会不会被其他结构件挡住导致无法锁螺丝。很多新手工程师在做光电类产品设计的时候，往往容易忽略封装的实际外形尺寸，只看 datasheet 上的二维尺寸标注，很容易出现三维空间里的干涉问题，比如引脚折弯后和旁边的屏蔽罩碰到，或者安装孔位和PCB上的走线冲突，用三维模型提前做装配验证，就能在设计阶段把这些问题排查掉，减少后续打样改板的次数。

　　另外，这个结构的建模过程里，对各个特征的参数都做了可调整的配置，比如引脚的长度、安装耳的位置、腔体的深度，都可以根据实际选用的激光二极管规格做快速修改，不用从零开始重新建模，对于做系列化产品开发的工程师来说，能节省不少重复建模的时间。比如如果需要适配带半导体制冷器的大功率激光管，只需要把腔体的深度加深一点，调整引脚的定义位置，就能快速生成对应的封装模型，不用重新绘制整个基座的结构。

　　还要注意的是，这类蝶形封装的引脚排布是有固定顺序的，建模的时候严格按照行业通用的引脚排布顺序来做，从标识点开始数引脚的顺序，避免做出来的模型引脚顺序和实际器件相反，导致后续画PCB的时候出现引脚定义错误，这个细节很容易被忽略，一旦出错，打样回来的板子就没法直接用，需要飞线调整，非常影响开发效率。在做模型的装配约束的时候，也把安装基准面设置在了基座的底部贴合面，和实际生产中的装配基准保持一致，这样在整机装配的时候，导入模型后直接以这个面为基准做配合，就能保证和实际装配的位置一致，模拟出来的间隙、位置精度都是准确的，不会出现基准不统一导致的尺寸偏差。
