DIN导轨安装式工业电源接插模块

　　在工业低压配电、控制柜内部集成、小型自动化设备电控回路搭建场景中，这类适配DIN标准导轨安装的电源接插模块，是柜内取电、支路配电环节常用的基础电气元件，日常运维中无需额外打孔固定，直接卡装在柜内标配的35mm标准DIN导轨上即可完成安装定位，大幅缩减柜内元件排布的施工周期。从实际使用场景来看，这类元件多应用于小型PLC控制回路供电、传感器支路取电、柜内辅助电源分配等场景，相比传统螺钉固定的接线端子，其插拔式的接插结构能大幅降低现场接线的出错概率，后期维护更换时无需重新梳理整段线路，直接拔出模块即可完成替换，适配生产线快速运维、设备批量组装的作业需求。

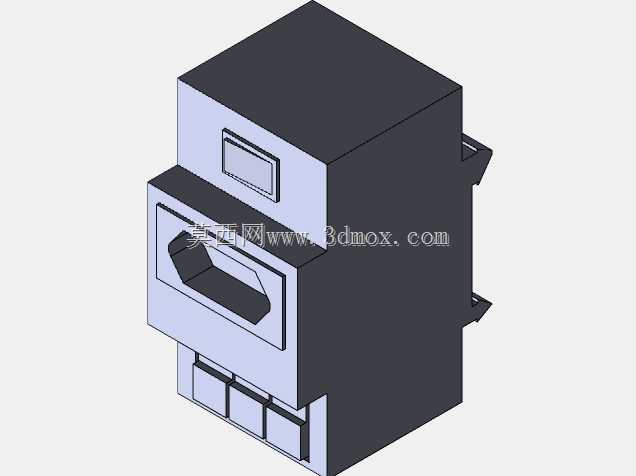

　　从结构设计逻辑来看，模块整体采用上下分层的壳体结构，上部壳体设置有状态指示窗口，可内置通断状态指示件，回路通电后可直观判断当前支路的供电状态，无需额外借助验电设备即可快速排查回路通断故障；中部设置有操作拨杆结构，可实现支路回路的分合控制，拨杆的操作行程做了阻尼优化，避免柜内布线拉扯、设备运行振动导致的误分合问题；下部为接线端区域，设置三个独立的接线位，分别对应相线、零线、保护地线的接线需求，每个接线位内部都设置有压线弹片结构，接线时无需提前烫锡处理，剥除合适长度的导线绝缘层后直接插入接线孔，拧紧压线螺钉即可完成可靠连接，压线结构的接触面积做了加大处理，可降低长期通电后的接触电阻，避免大电流工况下接线端发热氧化的问题。

　　模块的安装侧设置有标准DIN导轨卡扣结构，卡扣自带弹性锁止片，安装时只需将模块上部卡扣挂在导轨上沿，下部对准导轨下沿按压即可听到锁止声响，确认卡装到位后模块不会因柜体振动、布线拉扯出现移位；拆卸时只需用一字螺丝刀撬动卡扣下部的解锁拨片，即可将模块从导轨上取下，单人即可完成拆装操作，无需额外辅助工具。壳体侧面设置有拼接定位槽，多模块并排安装时可通过定位槽实现相邻模块的无缝拼接，保证柜内排布整齐，同时避免相邻模块之间出现间隙导致的积灰、防护等级下降问题。

　　从外形尺寸与安装边界来看，模块整体宽度适配标准DIN导轨元件的模数化尺寸，单模块宽度为18mm标准模数，可与同模数的断路器、端子排、继电器等元件并排安装在同一根导轨上，不会出现尺寸干涉；壳体深度控制在70mm以内，适配深度80mm以上的各类小型壁挂控制箱、嵌入式控制柜的安装空间，不会出现箱门无法闭合的问题；接线端的导线适配范围覆盖0.5-2.5平方毫米的多股铜芯导线，满足常规控制回路、小功率供电支路的载流需求，模块的绝缘壳体采用阻燃工程塑料材质，可耐受柜内常规运行温度，出现回路过载发热时不会出现壳体熔融、引燃相邻元件的问题。

　　建模过程中需要重点关注几个配合尺寸的公差控制：一是导轨卡扣的卡槽尺寸，需要严格匹配35mm标准DIN导轨的截面尺寸，卡扣的弹性变形量要控制在合理范围，既要保证安装时的插拔顺畅，也要保证安装后的锁止可靠性，避免长期使用后卡扣松脱；二是接线端的压线结构行程，要保证螺钉拧紧到最大行程时，弹片可可靠压紧最大线径的导线，同时不会因为行程过大压伤导线线芯；三是操作拨杆与内部触点结构的配合间隙，要保证拨杆在分合位置时的定位准确，不会出现卡滞、脱档的问题；四是侧面拼接定位槽的尺寸公差，保证多模块拼接时相邻模块的表面齐平，接线端位置对齐，不会出现错位导致的接线干涉。这类元件的建模还要考虑壳体的拔模角度，所有壳体侧壁都设置有符合注塑工艺要求的拔模斜度，保证后期开模生产时的壳体顺利脱模，壳体的拼接缝隙控制在0.1mm以内，满足基础的防尘防护要求，适配工业柜内的常规使用环境。
