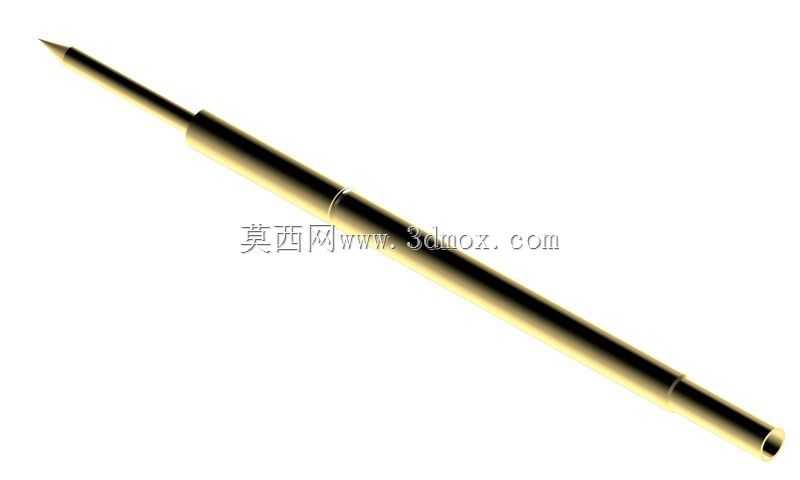

测试用IDI弹簧探针三维结构设计

　　在消费电子、半导体封装、PCB板量产检测环节，弹簧探针是在线测试治具里消耗量最大的接触类零部件，这类IDI型弹簧探头主要承担测试过程中信号与电流的传导作用，每一次下压接触都需要保证接触电阻稳定、针尖不滑移、行程内弹力均匀，否则会直接导致测试误判，增加产线复测成本。做这类探针的三维建模时，首先要考虑实际装配的边界约束：针管外径公差需要严格匹配治具板的安装孔位，常规安装孔会比针管外径大0.02-0.03mm，既保证探针可以顺畅装入，又不会出现倾斜歪针的情况；针尖伸出治具板面的初始高度要统一，误差控制在0.05mm以内，避免下压时部分探针接触不到测试点、部分探针过压损坏。

　　从结构设计逻辑来看，这类弹簧探头采用针管内置压缩弹簧、两端分别装针尖和尾针的分体式结构，针尖部分根据测试点类型不同会有不同选型，比如测试PCB焊盘常用尖针，测试金手指常用圆头平针，这款尖型探头主要针对小尺寸测试焊盘、或者带氧化层的测试点，尖锐的针尖可以刺破表层氧化膜，保证低阻接触。建模过程中需要重点还原弹簧的线径、中径、有效圈数参数，这些参数直接决定探针的弹力曲线：常规测试探针的工作行程在1.5-2mm区间，行程内弹力需要维持在1.2-1.8N，弹力过小会接触不良，弹力过大则会扎伤PCB焊盘，甚至顶弯细引脚。针管的壁厚设计也需要兼顾强度和内径空间，壁厚太薄在频繁下压过程中容易出现针管变形、卡针的问题，壁厚太厚则会压缩内部弹簧的安装空间，导致弹簧有效圈数不足，弹力线性度变差。实际应用场景里，这类弹簧探头除了用在PCB在线测试，还会装在FPC软板测试治具、连接器测试夹具、半导体芯片测试座里，不同场景对探针的电流承载能力要求不同，大电流测试场景需要在针管和针尖表面镀金，降低接触电阻，避免长时间通电发热；高频信号测试场景则需要控制针管的特性阻抗，减少信号传输过程中的反射损耗。

　　建模时还要考虑探针的装配工艺细节：针尖和针管的配合段需要做限位结构，防止弹簧回弹时针尖从针管里脱出；尾针部分通常做滚花或者倒刺结构，压入针管后不会出现轴向窜动；针管表面通常做镀镍处理，提升防锈能力和装配时的顺滑度。很多刚接触治具设计的工程师容易忽略探针的安装垂直度问题，在三维装配时如果没有预留足够的安装导向长度，探针装入治具后会出现倾斜，下压时针尖会在测试点表面滑移，刮伤焊盘的同时还会导致接触电阻波动。另外，探针的寿命和内部弹簧的疲劳强度直接相关，建模时还原弹簧的两端并紧磨平结构，可以让弹簧受力更均匀，避免偏磨，正常工况下这类探针的使用寿命可以达到50万次以上的下压循环。

　　在做治具整体装配校验时，需要把探针模型做阵列装配，模拟所有探针同时下压的工况，检查相邻探针之间是否存在干涉，尤其是高密度测试场景下，探针中心距可以做到1.27mm甚至更小，这时候针管外径的公差控制就尤为重要，稍有偏差就会出现相邻针管触碰短路的问题。针尖的角度设计也有讲究，常规尖针的角度在15度到30度之间，角度越尖，刺破氧化层的能力越强，但也越容易磨损，适合测试硬度较高的焊盘；角度越钝，针尖耐磨度越好，但接触压力会分散，适合测试软质的金手指或者镀层较薄的测试点。这款探头的尾端采用平口设计，直接和治具内部的信号转接板接触，不需要额外焊接，装配和更换都很方便，产线维护时只需要从治具正面把损坏的探针顶出，装入新探针即可，不需要拆解整个治具，能大幅缩短停机维护时间。建模过程中所有的配合面都需要按照实际公差做偏移处理，不能直接用理想零公差建模，否则导出的工程图在加工时会出现装配过盈或者间隙过大的问题，比如针管和安装孔的配合、针尖和针管的滑动配合、弹簧和针管内壁的间隙，这些细节都直接影响最终实物的使用效果。
