12mm黄色带灯金属按钮开关结构

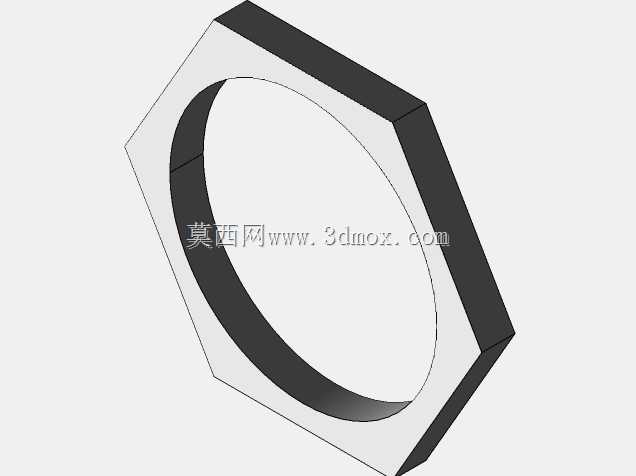

　　这类12mm规格的黄色金属按钮，在工业控制场景里的应用覆盖度非常高，从小型自动化设备的操作面板、测试治具的触发工位，到配电柜体的本地控制端、小型机电设备的启停点位，都能见到同规格产品的身影。做结构设计的时候，首先要卡准面板安装的边界条件，这类按钮采用螺纹式安装结构，主体金属外壳的外径匹配12mm的标准开孔，安装时从面板正面穿入，背面通过配套的六角锁紧螺母固定，适配的面板厚度覆盖常规1-5mm的冷轧钢板、亚克力、铝合金面板材质，不需要额外做扩孔或者沉台加工，能直接适配行业通用的开孔尺寸标准，减少面板加工的定制成本。

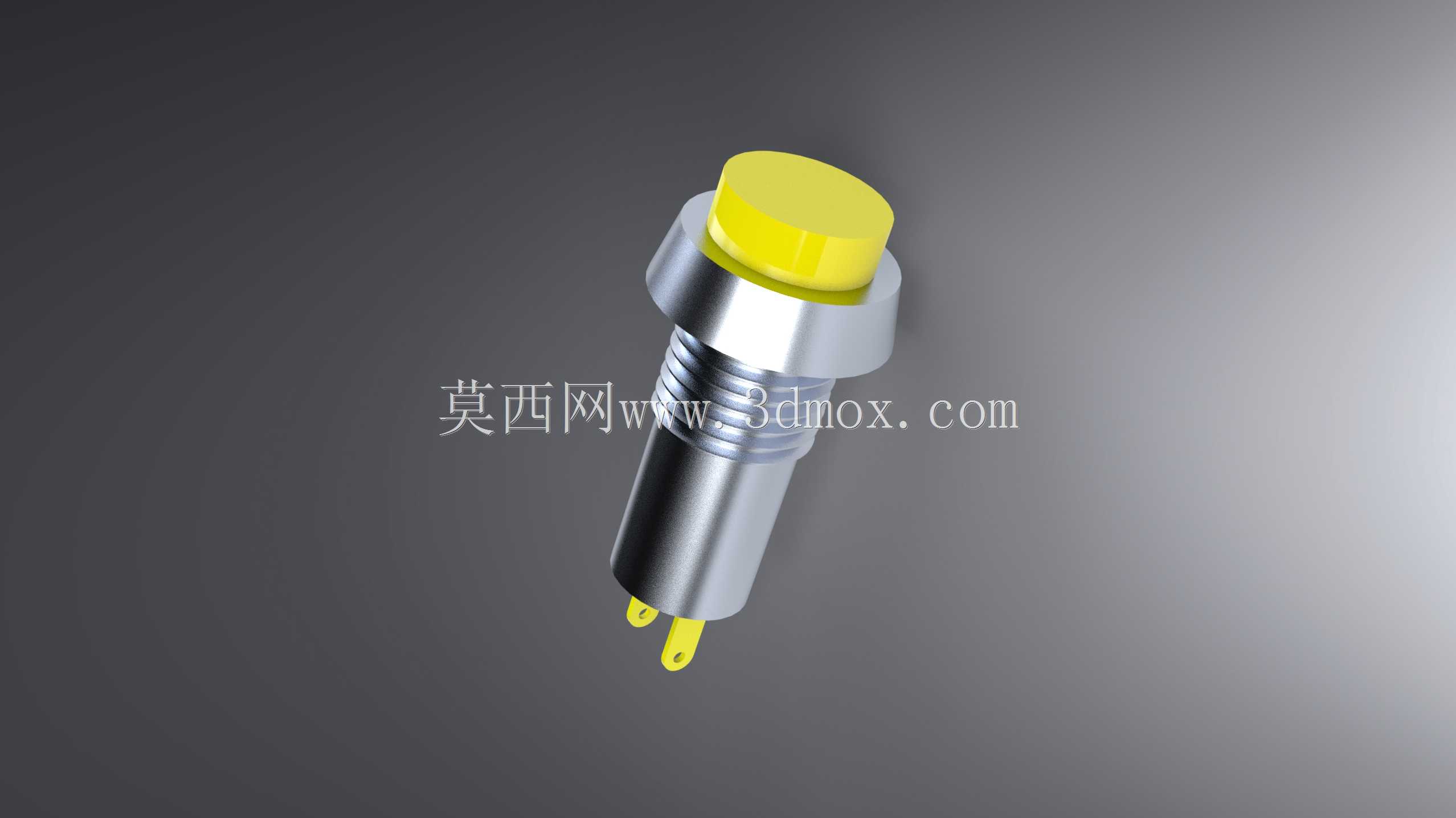

　　从功能特性来看，这款按钮带黄色指示端，头部的黄色帽体一方面作为操作按压的接触面，做了圆弧过渡处理，按压时的触感反馈清晰，行程控制在1.5-2mm区间，不会出现过长行程的虚位，也不会因为行程过短导致误触发；另一方面黄色帽体下方集成了指示光源的透光结构，接线端采用插片式引脚，两个引脚分别对应开关回路与指示回路，接线时不需要焊接，直接插接对应规格的冷压端子即可，后期维护更换的时候拆接效率很高。金属外壳采用黄铜镀镍工艺，表面做了钝化处理，在常规工业车间的环境下，能抵御一定的潮气、轻度粉尘侵蚀，防护等级可以达到IP65的面板前端标准，适合在普通工业环境下长期使用，不会因为日常的溅水、落尘导致内部触点接触不良。

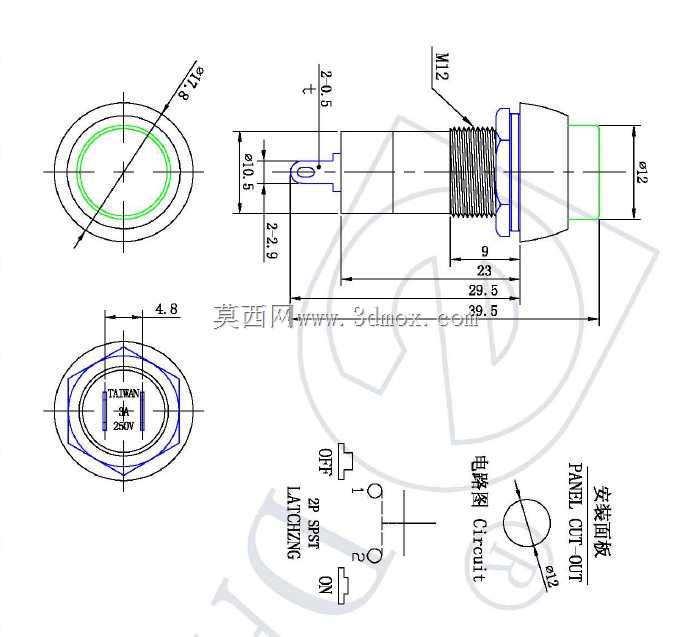

　　设计建模的时候，要重点还原几个关键的装配尺寸：首先是头部的帽体直径，比安装螺纹外径大2mm左右，形成贴合面板的限位台阶，安装后台阶面完全覆盖开孔边缘，不会出现缝隙漏尘的问题；其次是螺纹段的长度，要匹配常规面板的最大安装厚度，预留足够的螺母锁紧行程，螺纹采用标准公制细牙螺纹，和市面同规格按钮的安装螺母完全通用，备件替换的时候不需要重新加工面板。尾部的插片引脚做了定位设计，两个引脚的间距符合行业通用标准，接线时不会出现引脚错位导致的接线困难，引脚的长度控制在8mm左右，既能保证冷压端子插接后的接触面积，也不会因为引脚过长导致柜内布线时和其他元件发生干涉。

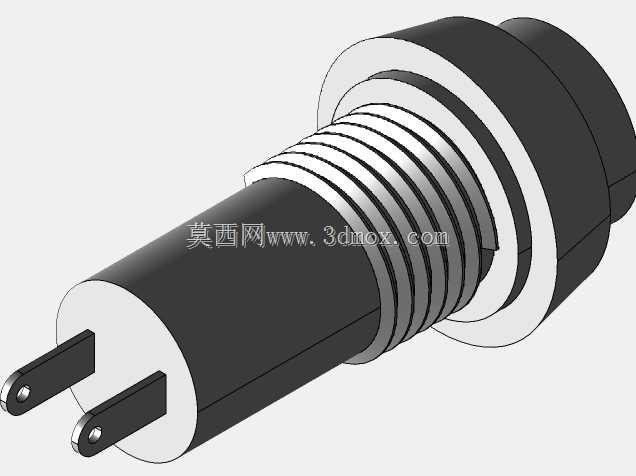

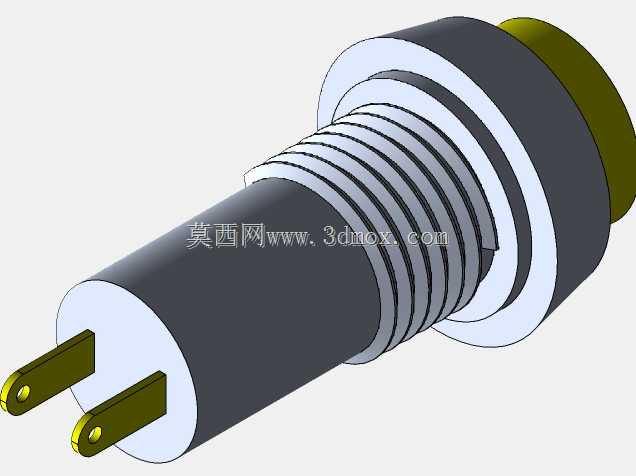

　　实际选型应用的时候，这类黄色按钮通常作为设备的复位、点动或者预警触发功能使用，黄色的帽体颜色在工业配色规范里对应警示、复位的功能语义，操作人员可以快速识别按钮功能，降低误操作的概率。按钮内部的触点采用银合金材质，额定负载可以覆盖常规的控制回路电压电流等级，适配DC24V、AC220V等常见的控制回路电压，不需要额外增加中间继电器就可以直接驱动小型接触器或者指示灯回路。建模过程中还原了按钮的所有装配细节，包括外壳的滚花纹理？不，这款是光面螺纹结构，外壳的螺纹牙型、头部帽体和金属本体的配合间隙、尾部引脚的倒角细节都做了1:1还原，导入装配体的时候可以直接做面板开孔的干涉检查，验证安装间隙是否足够，也可以用来生成设备操作面板的装配示意图，指导生产环节的面板加工与元件装配。

　　很多刚接触控制结构设计的工程师，容易忽略按钮尾部的布线空间，这款模型完整还原了尾部引脚的突出长度，在做柜体内部布局的时候，可以提前预留接线的弯曲半径，避免出现安装后导线被其他元件挤压、端子插接不到位的问题。另外按钮头部的按压高度也做了精准还原，从面板表面突出的高度控制在5mm左右，既不会因为突出过高容易被外物碰撞误触发，也不会因为突出过矮导致操作人员按压时触感不明显，适合在密集排布的操作面板上使用，相邻按钮的中心距只要控制在18mm以上，就不会出现按压相邻按钮的误操作问题。
