四端口USB集线扩展器结构设计

　　这款四端口USB集线扩展装置，最初是为医疗流体控制系统的外设接驳需求开发的结构方案，在医疗检测类流体设备的调试与运行场景中，往往需要同时接入流量传感器、微型电磁阀驱动模块、手持调试终端、数据采集U盘等多类USB外设，设备本体自带的USB接口数量通常无法满足多设备同时接驳的需求，这类外置集线装置就成了配套外设里的刚需部件。

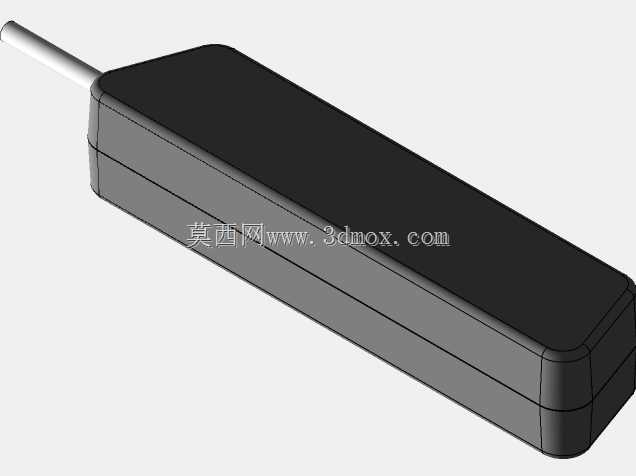

　　从实际使用场景出发，这款集线器的结构设计优先考虑了桌面及设备旁侧安装的适配性，整体采用长条形圆角长方体外壳，外壳壁厚控制在1.8mm，既保证了PCBA板安装后的结构强度，也避免了壁厚过大带来的整体尺寸冗余。外壳主体分为上下扣合的两部分，上下壳通过侧边的卡扣结构实现预固定，无需额外螺丝即可完成初步装配，后续可根据量产需求在壳体内部预留超声焊接筋位，进一步提升装配后的密封性与结构整体性，壳体边缘全部做了R2的圆角过渡，避免在医疗实验环境中剐蹭操作人员的手套或实验管路。

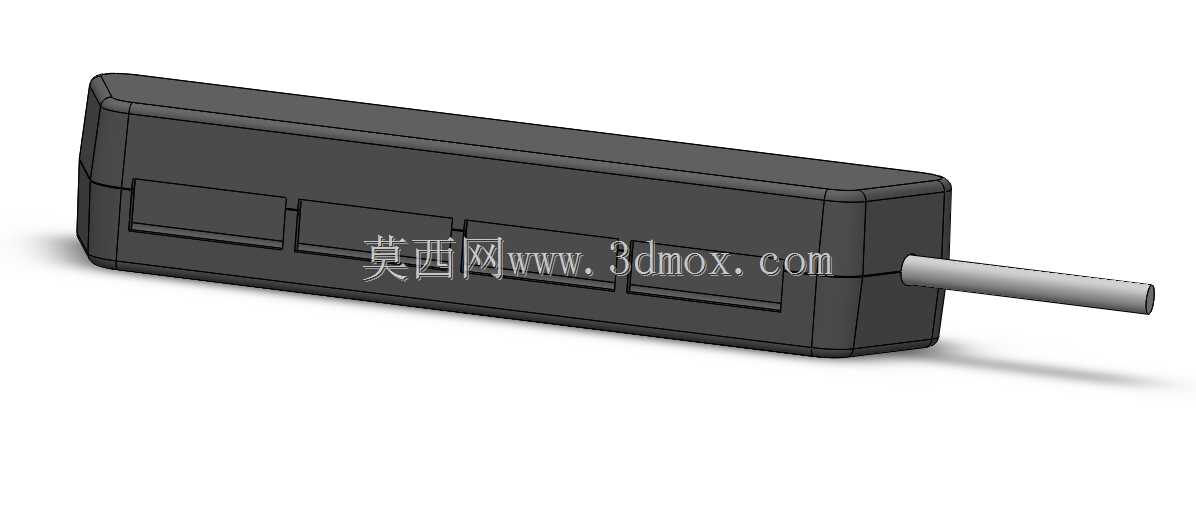

　　接口布局上，四个下行USB端口沿壳体长度方向等距排布在壳体正面，相邻端口的中心间距为12mm，这个间距是经过实际插装验证的，即使相邻端口同时插入尺寸较大的USB公头外壳，也不会出现互相干涉无法插装的问题，完全覆盖常规U盘、USB转串口模块、传感器连接线等常见外设的插装需求。壳体一端引出固定长度的USB上行连接线，线体出口处做了锥形的应力释放结构，避免日常使用中反复弯折线体导致的内线断裂，出线方向与壳体长度方向同轴，不会占用壳体侧面的额外空间，方便在设备旁的狭窄走线槽内布置线路。

　　内部结构设计上，壳体内腔预留了完整的PCBA安装定位柱，定位柱高度与PCB板厚度匹配，安装后PCB板与壳体内壁之间留有0.5mm的间隙，既可以避免PCB板上的贴片元件与壳体内壁剐蹭，也能为板载的电源管理芯片预留一定的散热空间，长时间满负载接驳四个外设时，壳体内的空气间隙可形成自然对流通道，避免局部积热导致的工作不稳定。壳体底部预留了两条平行的防滑胶条安装槽，可粘贴1mm厚的橡胶防滑垫，放置在光滑的实验台面上时不会轻易滑动，同时也能垫高壳体底部，避免台面上的少量积液直接接触壳体接缝。

　　安装边界方面，这款集线器的整体外形长度为92mm，宽度为26mm，厚度为16mm，属于紧凑型的外置扩展装置，除了平放使用外，壳体背面还预留了两个直径3mm的壁挂安装孔，孔距为70mm，可通过M3螺丝直接固定在设备侧壁、型材框架或者桌面下方的走线空间内，适配不同安装场景的固定需求。在医疗流体系统的实际使用中，这类集线器不需要额外的外置供电，直接通过上行USB口从主机取电即可满足四个下行端口的供电需求，每个端口可提供最大500mA的供电能力，足够驱动常规的低功耗传感器、调试模块等外设，省去了额外布置电源适配器的麻烦，也减少了实验台面上的线缆杂乱问题。

　　从结构建模的角度来看，这款集线器的所有壳体特征都采用了均匀壁厚设计，拔模斜度统一设置为1.5度，完全适配注塑量产的工艺要求，没有出现倒扣、壁厚突变等不利于模具加工的结构，卡扣的扣合量设置为0.6mm，既保证了上下壳扣合后的紧固度，也不会出现装配时卡扣断裂的问题。端口位置的开口尺寸与USB母座的安装尺寸精准匹配，开口边缘做了0.3mm的倒角，方便USB公头插入时的导向对位，即使盲操作也能顺利完成插装。
