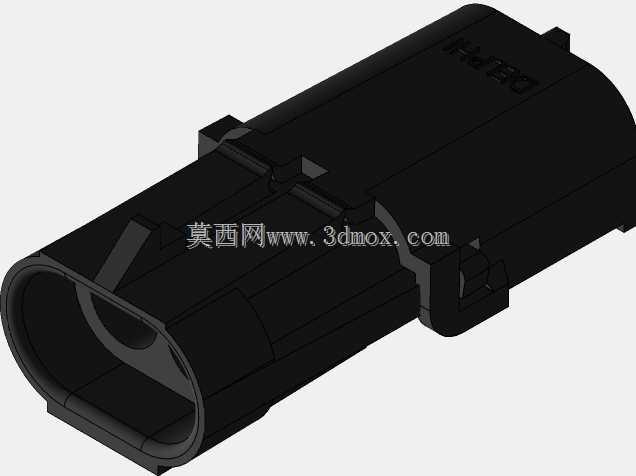

德尔福两针连接器黑色防护外罩结构

　　这款两针连接器护罩，是车载低压线束、工业设备控制线束对接场景里的常用配套防护零件，日常在商用车底盘线束对接、工程机械舱内线路连接、户外工业控制柜内部接线端都能见到它的应用，核心作用是给插合完成的两针公母接插件提供外层物理防护，隔绝外界粉尘、溅水、机械剐蹭对接头端子的影响，避免插合到位的接头因为外力拉扯、震动松脱出现接触不良的问题。从结构设计来看，整体采用一体化注塑成型的黑色壳体，没有多余的拼接缝隙，壳体顺着接插件的插合方向做了渐变的筒型轮廓，进线端做了收窄的圆弧过渡，能和线束外的波纹管或者绝缘护套紧密贴合，减少线缆弯折处的应力集中，避免线缆在护罩口位置因为长期震动出现线芯断裂的情况。护罩两侧设计了对称的弹性卡扣结构，安装时只需要对准接插件的卡槽推入，卡扣就会自动卡入接插件外壳的定位槽内，不需要额外的紧固件就能完成固定，拆卸时只需要按压两侧卡扣的解锁位就能顺利拔出护罩，方便后期线路检修时的拆装操作，这种卡扣的扣合量经过反复校核，既能保证日常车辆行驶、设备运行产生的持续震动下不会松脱，又不会因为扣合力过大导致检修拆卸时损坏卡扣或者接插件本体。

　　护罩的内部型腔完全匹配对应规格两针接插件的外形轮廓，内壁做了0.3mm的均匀间隙预留，既不会因为间隙过大导致护罩在接插件外部产生旷量晃动，也不会因为尺寸公差累积导致护罩无法顺利套入接插件，型腔内部还设计了两道平行的定位筋，套入时可以顺着接插件外壳的导向槽滑入，避免安装时出现方向装反的问题，从根源上减少现场装配的出错概率。从安装边界来看，护罩整体的径向最大尺寸控制在接插件本体尺寸外扩5mm的范围内，不会占用过多的布线空间，在线束密集的舱内布线场景里，不会和相邻的线束、固定支架产生干涉，护罩的轴向长度刚好覆盖接插件的整个插合段，同时在进线端预留了10mm的线缆缓冲段，给线缆的弯折留出足够的空间，不会因为护罩边缘硬切割线缆绝缘层。

　　在实际选型使用时，这款护罩只适配对应针位、对应键位的两针连接器，不能跨规格混用，安装前需要确认公母接头已经完全插合到位、端子锁片已经处于锁止位置，再将护罩从线缆侧顺着导向推入到位，听到卡扣的卡合声响后再轻拉护罩确认固定牢靠，布线时要注意护罩位置不要和周边的尖锐金属棱边直接接触，避免长期震动摩擦磨损护罩壳体，影响防护效果。这类护罩的材质通常选用耐温、耐油的工程塑料，能适应-40℃到125℃的工作温度范围，在机舱内的高温环境、或者户外低温环境下都不会出现脆裂、软化变形的问题，表面做了哑光磨砂处理，不容易留存污渍，也能减少日常运维时的反光干扰。

　　很多现场布线的故障案例里，接插件位置没有加装适配的护罩，长期被泥水、油污侵蚀，加上震动导致接头松脱，很容易出现线路断路、信号传输中断的问题，而匹配到位的护罩能大幅降低这类故障的发生概率，提升整个线路系统的运行可靠性，在做三维布线设计时，需要提前把护罩的外形尺寸纳入布线空间校核，预留足够的安装操作空间，避免后期装配时出现护罩和周边零件干涉无法安装的问题，同时要确认护罩的卡扣位置和接插件的卡槽位置对应，保证装配路径顺畅，不需要额外掰动线速就能完成护罩的安装。
