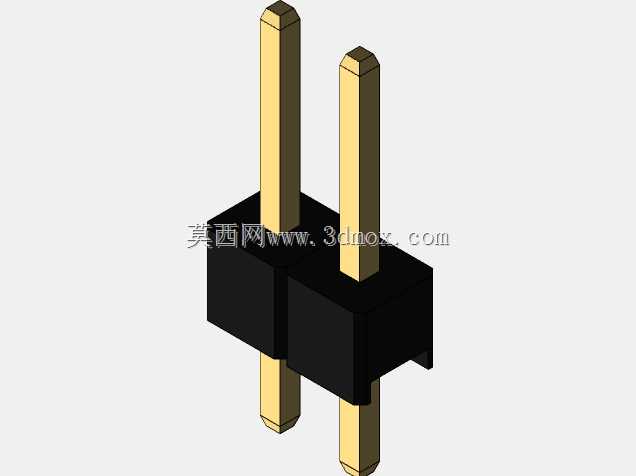

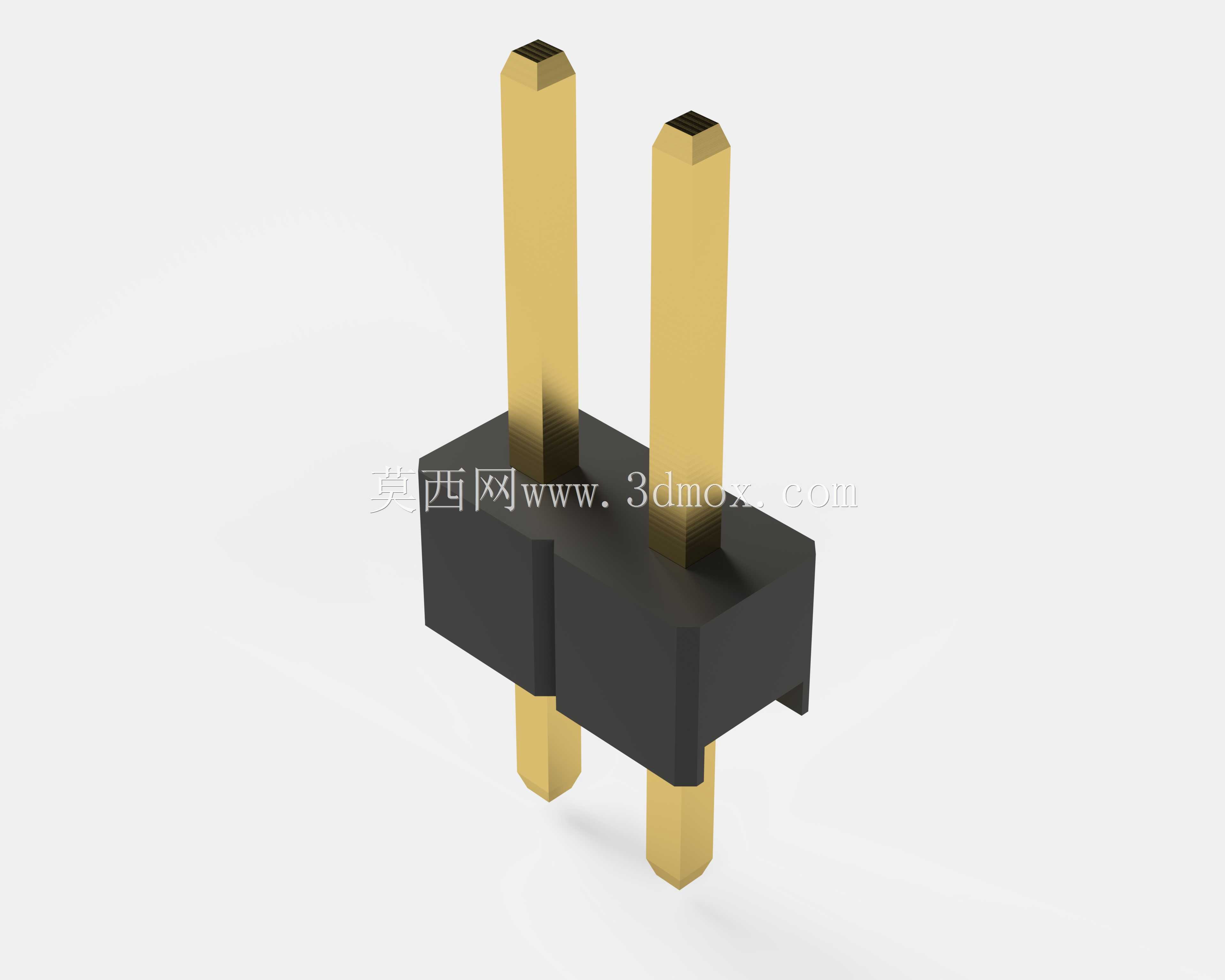

1X2间距2.54mm直插公头排针结构

　　在日常的电路板级互联设计里，这类2pin间距2.54mm的公头排针是出镜率极高的基础互联元件，不管是学生做课程设计的洞洞板焊接，还是工业控制板卡的外接信号引出，甚至是小型消费电子的内部模块对接，都能看到这类元件的身影。很多刚入行的结构工程师在做板卡堆叠设计时，最容易忽略的就是这类小接插件的安装边界，往往只盯着引脚间距画封装，最后做出来的板子要么插针露出长度不够接不上母座，要么塑胶本体和周边的电容、接线端子产生干涉，导致整板装配返工。

　　从实际功能来看，这个元件承担的是板与板、板与外接模块之间的电流与信号传输作用，2pin的规格刚好适配单路电源、开关信号、低速串口这类两线制的连接需求，2.54mm的间距也是全球通用的标准洞洞板、面包板孔距，不需要额外定制转接件就能直接插接使用，通用性极强。设计这个三维模型的时候，首先要卡准的就是引脚的中心距，正负公差必须控制在0.05mm以内，一旦间距超差，插接到母座或者面包板的时候就会出现插针歪斜、强行插入导致焊盘脱落的问题。插针本身采用黄铜基材的结构，建模的时候要区分出塑胶本体内部的固定段和外露的插接段，外露段的长度要匹配常规母座的插接深度，不能过长导致相邻焊点短路，也不能过短导致接触电阻过大影响信号稳定性。

　　塑胶本体的设计上，采用的是耐高温的绝缘塑胶材质，建模时要注意本体底部和PCB板面的贴合间隙，通常要预留0.1mm左右的容差，避免焊接时塑胶本体受热顶起导致虚焊。本体两侧的定位小凸台是容易被忽略的细节，这个结构是用来在波峰焊时卡在PCB的定位孔里，避免过炉时排针受高温偏移，建模的时候凸台的尺寸要比PCB定位孔小0.08mm左右，既能够起到定位作用，又不会因为尺寸过紧导致插件时压坏PCB焊盘。插针的横截面是正方形，边角做了微小的倒角处理，这个细节在建模时不能省略，倒角的作用是插接时起到导向作用，避免尖锐的插针边角刮伤母座内部的弹片，导致接触不良。

　　从安装边界来看，这个排针在PCB上的占用空间除了自身2.54*2pin的本体宽度，还要在插针对应的焊盘周边预留至少1mm的禁布区，不能布置过高的元件，否则母座插接时会和周边元件产生干涉。插针穿过PCB后的露出长度要控制在1.2-1.5mm之间，这个长度刚好够波峰焊时焊锡充分包裹引脚，又不会因为引脚过长剪脚时伤到焊盘。很多工程师在做三维装配校验的时候，往往只看元件的正面高度，忽略背面引脚的露出长度，最后导致板子装到外壳里的时候，背面的引脚顶到外壳内壁，造成整板无法装配。

　　在实际选型使用的时候，这类排针还要根据通过的电流大小选择合适的插针直径，常规2.54mm间距的排针插针直径是0.64mm，能够通过的持续电流在3A左右，足够应对一般的信号和小功率电源传输，如果是更大电流的场景就需要选择加粗插针的规格，但对应的三维模型也要同步调整插针直径和塑胶本体的开孔尺寸，不能直接套用常规模型做装配校验，否则会出现开孔和插针不匹配的问题。另外塑胶本体的高度也要根据使用场景选择，如果是板对板堆叠的场景，要计算好两块板之间的间距，选择对应塑胶高度的排针，保证两块板之间的间隙均匀，不会出现一边高一边低的情况，影响后续的外壳装配。

　　建模的时候还要注意插针和塑胶本体的装配关系，插针是压入塑胶本体的，所以插针和塑胶本体的配合段要做轻微的过盈设计，过盈量控制在0.02mm左右，既能够保证插针不会从塑胶本体里脱落，又不会因为过盈量太大导致塑胶本体被撑裂。很多新手建模的时候会把插针和塑胶本体做成刚好贴合的尺寸，实际生产的时候就会出现插针松动、受力后回缩的问题，导致焊接后引脚高度不一致，插接失败。
