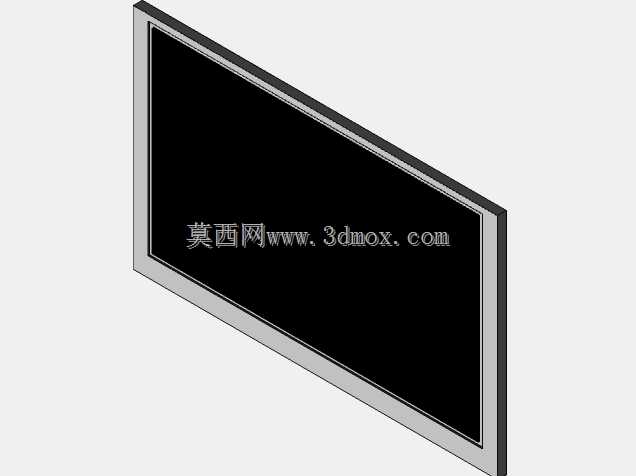

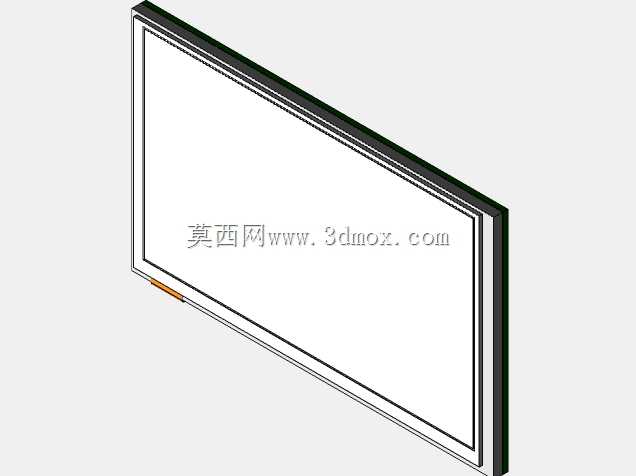

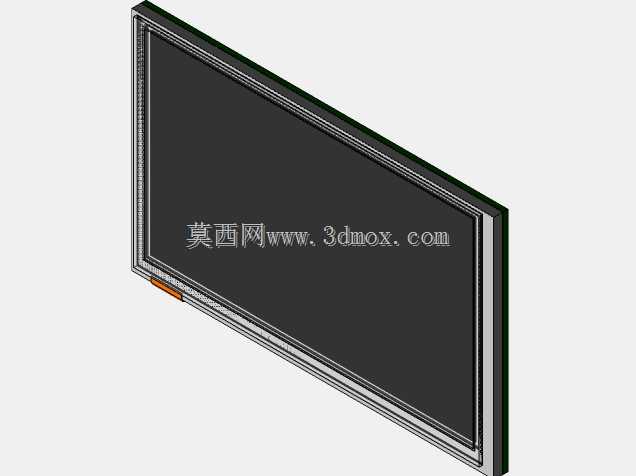

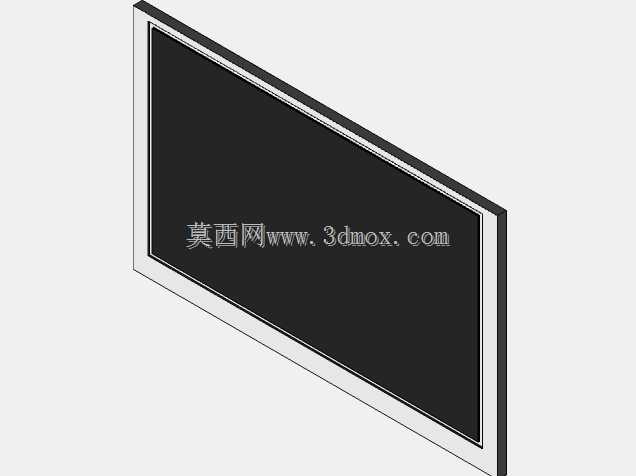

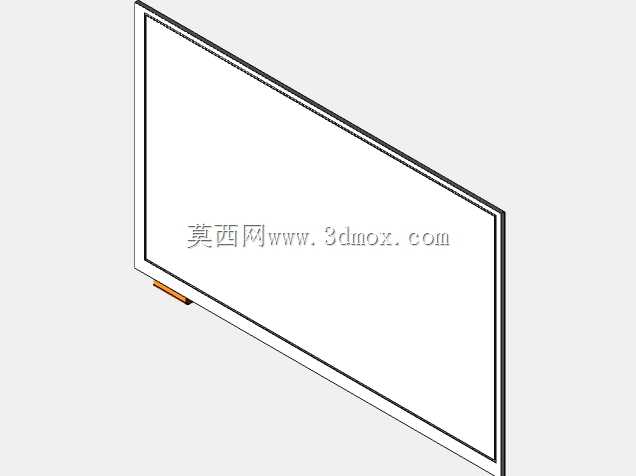

在嵌入式设备、工业人机交互界面、小型智能终端的开发流程中,显示模块的选型与结构适配往往是决定整机装配效率、后期使用可靠性的关键环节,本次呈现的5英寸TFT液晶显示模块三维结构,完全围绕实际装机的全流程需求搭建,可直接为结构工程师提供精准的安装边界参考。从实际应用场景来看,这类800x480分辨率的WVGA显示模块,覆盖了工业控制终端的操作面板、小型检测设备的参数显示界面、嵌入式开发板的外接显示单元、桌面小型智能设备的交互窗口等多个使用场景,相比更小尺寸的显示屏,5英寸的可视面积能够同时容纳参数数值、操作按键、状态提示等多类信息,无需频繁切换界面层级,能有效降低现场操作人员的交互步骤,而WVGA的分辨率在该尺寸下的像素密度刚好平衡了显示清晰度与主控的驱动压力,不会给嵌入式主控带来过高的显存占用与运算负荷,适配绝大多数通用级别的工业控制主控方案。

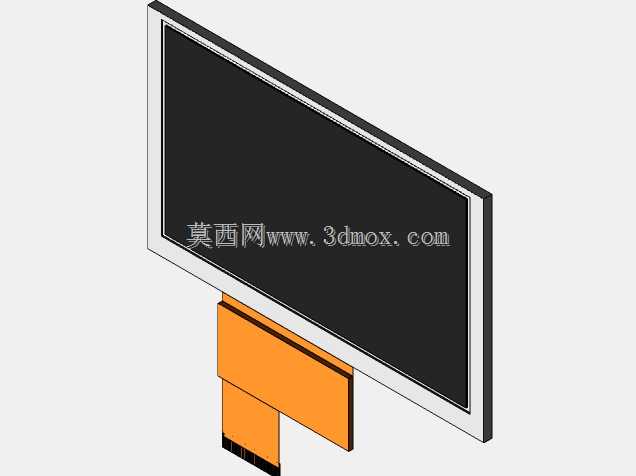

从产品功能特性来看,该显示模块采用TFT液晶面板作为显示核心,自带FPC柔性排线接口,可直接通过对应引脚连接主控板的RGB或MCU显示接口,模块本身集成了背光驱动单元,无需额外搭建背光供电电路,降低了整机电路的设计复杂度。面板的可视角度覆盖常规正面操作的视角范围,在工业现场的常规光照环境下能够清晰显示内容,不会出现偏色、泛白导致的内容识别困难问题。模块的整体结构分为液晶显示面板、金属固定边框、FPC柔性排线三个核心部分,金属边框采用薄型冲压结构,既能够为液晶面板提供边缘防护,避免装配过程中受力导致的面板碎裂,同时边框上预留的安装定位点位,可直接对应设备面板上的固定柱或卡扣位,实现无额外转接结构的快速装配。

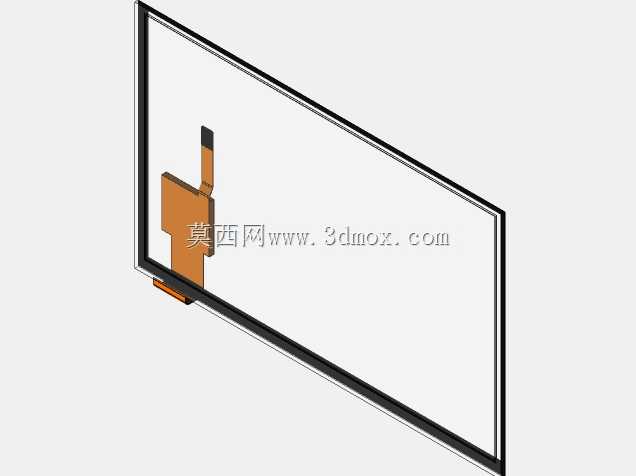

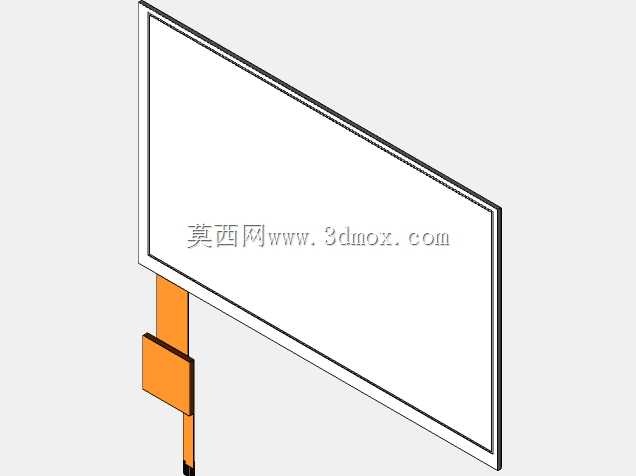

在设计思路上,整个模型的搭建完全遵循实物的装配逻辑,首先确定液晶面板的有效显示区域边界,这部分尺寸直接决定了设备前面板的开窗大小,建模时严格按照面板的实际可视范围与黑边宽度绘制轮廓,避免出现开窗过大露出面板边框、或是开窗过小遮挡有效显示内容的问题。金属边框的厚度控制在0.3mm的常规冲压件厚度范围内,边框与面板之间的贴合间隙预留0.1mm的装配公差,既能够保证边框与面板的紧密贴合,也不会因为公差累积导致面板受压出现显示水波纹。FPC柔性排线的弯折半径按照柔性线路板的最小弯折要求设置,排线的出线位置位于面板背部的下侧,建模时预留了排线弯折后的走线空间,避免装配时排线被面板与后壳挤压导致线路断裂,同时排线的金手指位置尺寸完全对应通用接口的定义,可直接匹配市面上常见的转接板接口。
从外形尺寸与安装边界来看,该模块的整体长宽尺寸适配标准5英寸显示屏的通用安装规格,面板厚度控制在薄型化设计范围内,能够嵌入到厚度有限的手持设备、壁挂式终端的壳体内部。安装时的定位基准选择金属边框的两个对角点位,建模时明确标注了定位孔的中心距与孔径大小,结构工程师在设计设备前面板时,可直接提取该尺寸作为面板固定柱的设计依据,无需反复核对实物样品。模块背部的凸起结构仅包含排线连接区域,其余部分为平整的面板背部,可直接贴合在设备内部的支撑筋位上,分散面板受到的外部压力,避免按压屏幕时出现过度形变。需要注意的是,FPC排线的出线方向固定,在设计内部走线槽时需要对应排线的出线位置预留足够的空间,避免排线弯折角度超过允许值导致的接触不良,同时排线与内部其他电路板的连接位置需要预留插拔操作空间,方便后期生产组装时的排线插接与检修。
对于结构设计从业者来说,这类显示模块的三维模型能够大幅缩短前期选型的结构验证周期,无需等待实物样品到手即可完成面板开窗、内部支撑结构、走线空间的初步设计,在建模过程中可以直接将模块模型导入整机装配体,检查与周边壳体、电路板、固定结构的干涉情况,提前调整结构设计方案,避免开模后才发现装配干涉问题导致的成本损失。而对于设备选型人员来说,通过三维模型可以直观判断该模块的安装方式是否符合现有整机的结构设计,评估结构修改的工作量,快速判断该型号模块是否适配当前开发的设备项目。整个模型的结构细节完全还原实物的装配关系,每个部件的尺寸公差都按照电子元器件的常规装配要求设置,能够直接用于工程实际的结构设计参考,而非仅用于外观展示的概念模型。
- 上一篇:3.5英寸带遮光罩TFT液晶显示模组
- 下一篇:可倾斜调节式桌面戴尔显示器结构设计
- 全部评论(0)
- 模板大小: 4.94 MB
- 售价:5金币
- 下载次数: 239
- 系统要求: STEP / IGES,SOLIDWORKS,SOLIDWORKS
- 软件分类: 显示屏
