3.5英寸带遮光罩TFT液晶显示模组

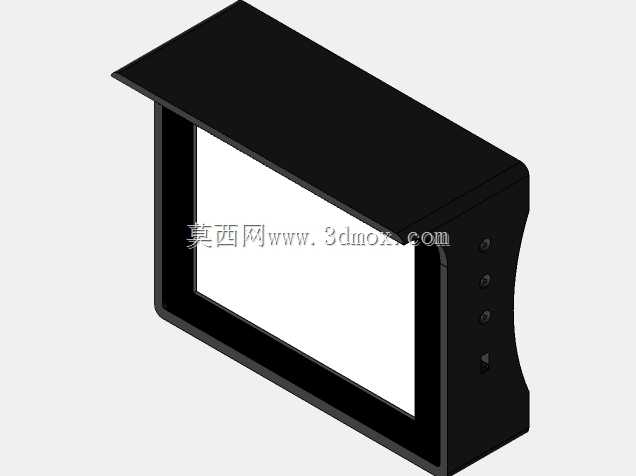

　　在工业嵌入式控制、小型便携检测设备、车载辅助显示这类场景里，显示单元的选型往往要兼顾安装适配性、强光下可读性与结构防护性，这款3.5英寸TFT液晶显示模组的结构设计，正是围绕这类实际工况的需求展开。从结构形态来看，模组采用一体化黑色壳体设计，顶部向前延伸出一体式遮光檐，这一结构并非装饰性设计，而是针对户外或强光作业环境下的屏幕反光问题做的针对性优化——当设备安装在露天作业的工程机械操控台、户外检测手持终端上时，顶部遮光檐可以遮挡从上方斜射的环境光线，避免屏幕表面出现镜面反射导致内容无法辨识，相比额外粘贴防眩光膜的方案，一体式结构不会出现膜层老化脱落、刮花的问题，长期使用可靠性更高。

　　壳体侧面做了内凹的弧形曲面处理，并非规则的直角矩形结构，这一设计一方面是优化手持握持时的贴合感，当该模组集成在便携检测设备上时，弧形侧边可以贴合手掌虎口位置，减少长时间握持的硌手感；另一方面，侧曲面预留的三个圆形点位是功能按键的安装位，按键顺着曲面排布，操作时手指无需刻意调整角度即可触达，相比平面排布的按键更符合人体工学的操作逻辑。从安装边界来看，这款显示模组采用嵌入式安装逻辑，壳体后部预留了标准的PCB板固定螺柱位置，屏幕驱动板可以直接通过螺柱锁附在壳体内部，不需要额外设计转接支架，屏幕FPC排线可以从壳体后侧的预留走线槽引出，避免排线弯折半径过小导致的信号传输故障。屏幕有效显示区域居中布置，四周的壳体边框宽度控制在合理范围，既保证了壳体的结构强度，避免安装时挤压到液晶面板边缘导致漏液，也尽可能压缩了模组整体的外形尺寸，适配小型设备内部紧凑的安装空间。在功能特性上，这款TFT模组采用常白显示模式，背光亮度可以通过驱动电路调节，适配不同光照环境下的显示需求，壳体前框与屏幕面板之间预留了泡棉胶安装槽，装配时可以粘贴一圈防尘泡棉，阻隔粉尘、水汽从屏幕与壳体的缝隙进入模组内部，满足工业场景下IP54左右的防护等级要求。

　　设计过程中，壳体的壁厚做了均匀化处理，整体壁厚保持在2mm左右，既可以采用ABS注塑工艺批量生产，也能通过3D打印做小批量样机验证，遮光檐与主体壳体采用一体化结构，不需要额外装配遮光配件，减少了装配工序与零件数量，降低整体装配误差。从实际应用适配来看，这款模组可以直接集成在小型PLC控制终端、工业手持扫码设备、农用机械的参数显示终端、电动车仪表显示单元上，安装时只需要在设备面板上开出对应尺寸的嵌装孔，将模组从面板前侧嵌入，通过后侧的卡扣或者螺丝锁附即可完成固定，不需要复杂的安装结构。

　　壳体后侧的接口区域做了下沉式设计，排线与驱动接口不会突出壳体后端面，避免安装时与设备内部的其他元器件产生干涉，同时也能对接口起到一定的防护作用，避免装配过程中磕碰损坏接口针脚。在结构细节处理上，壳体的所有边角都做了R1.5的圆角过渡，既避免注塑生产时出现应力集中导致的开裂问题，也能防止安装操作时锐边划伤操作人员，侧面的按键孔位做了沉台处理，按键装配后表面与壳体曲面基本齐平，不会出现突出的按键被意外触碰导致误操作的问题。屏幕与壳体的装配间隙控制在0.1mm以内，既保证屏幕不会在壳体内出现晃动，也不会因为间隙过小挤压到液晶面板的偏光片，导致显示出现水波纹等不良问题。
