可倾斜调节式桌面戴尔显示器结构设计

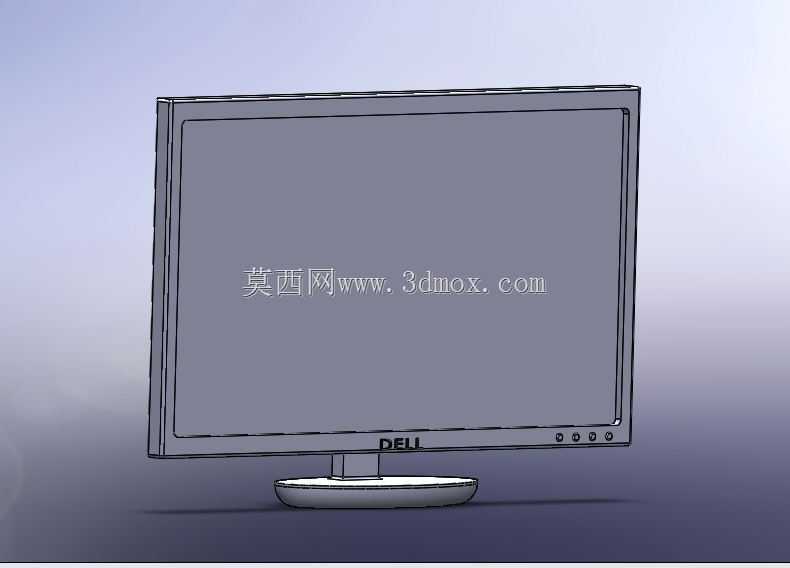

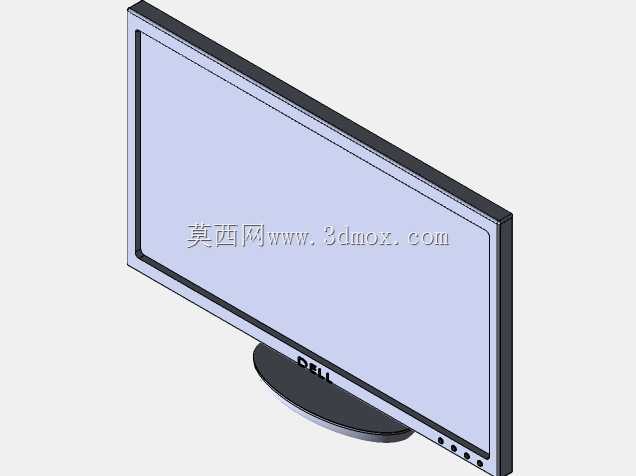

　　这款桌面显示终端的结构设计，核心围绕办公场景下的人机交互需求展开，日常工位布置、工业控制台搭建、实验室操作台配套等场景都能适配，作为人机交互的视觉输出终端，承担设备运行参数展示、设计图纸预览、操作指令反馈等实际功能，区别于固定式显示设备，这款结构在俯仰调节维度做了针对性的结构优化，能适配不同身高使用者的视线高度，减少长期伏案盯屏带来的颈部疲劳。从结构设计逻辑来看，整体分为显示面板承载模块、立柱支撑模块、底座配重模块三个核心部分，显示面板承载模块采用边框式包裹结构，预留面板安装的定位卡槽与螺丝固定位，背部的连接挂架与立柱顶端的调节转轴做配合，转轴部位采用阻尼式结构设计，无需额外锁止机构即可在调节角度范围内任意位置悬停，实际测试的倾斜角度可达45度，既可以满足直立坐姿下的正视需求，也能支持站立操作时的仰角调节，甚至在低角度俯视操作控制台时也能匹配对应的视角。

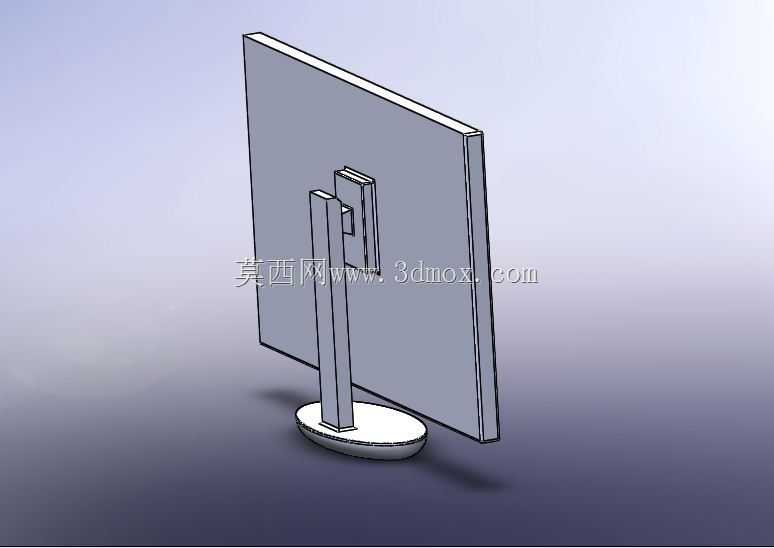

　　立柱支撑模块采用矩形截面的立式结构，相比圆柱立柱具备更好的抗扭性能，避免调节角度时出现立柱随转轴转动的问题，立柱内部预留走线空间，可将显示面板的电源线、信号线从立柱内部穿引至底座出线口，避免桌面走线杂乱的问题，立柱与底座的连接采用嵌入式定位结构，配合周向固定螺丝，保证支撑的稳定性，不会因为屏幕俯仰调节出现立柱晃动的情况。底座部分采用椭圆形扁平结构，相比圆形底座能在更小的桌面占用面积下获得足够的支撑力臂，底座底部预留防滑胶垫的安装槽位，安装胶垫后可增大与桌面的摩擦力，即使在光滑的玻璃桌面、金属台面上也不会出现滑动移位的问题，底座内部预留配重块安装空间，可根据显示面板的实际重量搭配对应重量的配重块，避免大角度仰俯时出现设备前倾翻倒的风险。

　　从安装边界尺寸来看，整体结构的横向占用宽度与显示面板宽度保持一致，不会额外占用过多桌面横向空间，纵向深度从底座最前端到显示面板背部的最大距离控制在合理范围，即使是深度600mm的标准办公桌也能轻松放置，不会出现桌边突出影响通行的问题，高度方向上，立柱的支撑高度匹配常规桌面的坐姿视线高度，使用者坐在标准高度的办公椅上，视线自然下垂15度左右即可落在屏幕中心区域，符合人机工程学的设计要求。在结构细节处理上，所有的棱角位置都做了R2-R3的圆角过渡，避免安装调试过程中出现锐边划伤的问题，转轴部位的阻尼力度经过反复调校，既不会因为阻尼过小导致屏幕自行下垂，也不会因为阻尼过大导致调节时需要施加过大力度造成面板晃动，挂架与面板的连接孔位采用通用VESA标准孔距设计，除了适配对应型号的显示面板外，也能兼容同尺寸同孔距的其他显示面板，提升了支架结构的通用适配性。

　　实际应用中，这类可调节显示终端结构不仅可以用于普通办公场景，在工业设备的操作控制台配套中也有广泛需求，比如生产线的工位参数显示屏、检测设备的结果展示终端、数控设备的操作显示配套，都需要这类具备角度调节功能的显示支撑结构，相比固定壁挂式的安装方式，桌面式放置的结构无需对墙面或者设备柜体做打孔改造，部署更加灵活，可根据工位调整需求随时移动位置，适配不同的生产线布局调整需求。结构建模过程中，对各个连接部位的配合公差做了严格设定，转轴与挂架的配合采用间隙配合公差，保证转动顺畅无卡滞，立柱与底座的配合采用过渡配合，保证连接紧密无松动，所有的固定螺丝孔位都预留了足够的沉头空间，保证螺丝安装后不会突出结构表面，影响整体外观与使用安全。
