电气柜安装用35mm标准DIN导轨结构

　　在低压电气成套、工业控制柜装配、自动化设备电控系统搭建场景中，这类35规格的安装导轨是承载断路器、继电器、接线端子、小型PLC模块等电气元件的核心基础安装件，日常装配作业里几乎所有卡装式低压元器件都依托这类导轨完成快速固定，无需针对每个元件单独打孔攻丝，能大幅压缩柜内装配的工时消耗。从实际使用场景来看，这类导轨不仅应用在工厂的固定式配电柜中，在移动设备的电控箱、楼宇配电的分户箱、光伏并网的汇流箱内也有大量部署，不同场景下对导轨的承重、抗形变能力有差异化要求，比如重载型接触器排布的柜内需要导轨具备更高的截面刚度，避免元件排布后导轨中部下弯导致元件卡装松动。

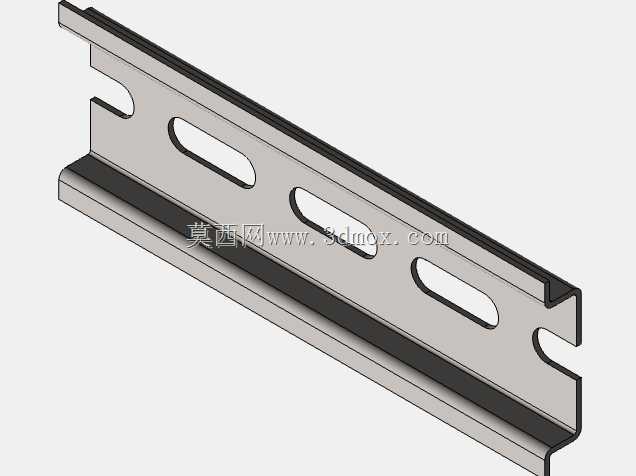

　　从结构设计逻辑来看，这款导轨采用C型卷边截面设计，两侧的翻边结构是核心功能特征：翻边的尺寸公差直接决定了电气元件卡爪的配合松紧度，过松会导致元件受振动时滑脱，过紧则会让元件拆装难度大幅提升，现场维护时无法快速更换故障元件。导轨本体上冲压的长圆形安装孔，是为了适配现场安装时的孔位偏差，毕竟柜内安装梁的预钻孔很难做到完全对齐，长孔可以提供前后方向的调整余量，降低现场安装的对位难度，孔位的排布间距也符合通用安装规范，能适配市面上绝大多数柜体的安装梁孔距。导轨的端部做了圆弧过渡处理，避免装配作业时锋利的切口划伤操作人员的手部，同时也能防止穿线时划破线缆的绝缘层，这一细节在批量装配的生产线中能有效降低工伤和线缆破损的概率。

　　从安装边界来看，这款导轨的截面宽度为35mm，高度为15mm，是行业通用的标准规格，卡装元件时，元件底部的卡爪会卡在导轨两侧的翻边下方，通过元件自带的锁紧卡扣完成固定，单根导轨的承载能力需要根据材质厚度判断，常规1mm厚度的冷轧钢导轨，每米长度可承载约20kg的电气元件，满足绝大多数柜内排布需求。建模过程中需要重点控制几个关键尺寸：两侧翻边的高度、翻边与导轨本体的平行度、安装孔的中心距公差，这些尺寸如果出现偏差，会直接导致标准电气元件无法顺利卡装，或者卡装后出现间隙过大、松动脱落的问题。另外，导轨的折弯圆角也需要严格控制，圆角过大会导致元件卡爪无法有效扣合，圆角过小则会在折弯加工时出现应力集中，导致导轨安装受力后从折弯处断裂。

　　实际选型时，工程师需要根据柜内元件的排布总重量选择对应厚度的导轨，同时在导轨长度超过1米时，需要在中部增加支撑固定点，避免长期受力后导轨出现塑性形变，导致元件排列错位、接线端子受力松脱。这类导轨的材质通常选用冷轧钢板，表面做镀锌或喷塑处理，具备基础的防锈能力，适配工业现场的常规使用环境，在有腐蚀气体的特殊场景下，也会选用不锈钢材质的同规格导轨，但结构尺寸完全一致，保证元件的通用性。在三维建模过程中，这类标准件不需要每次重复绘制，可以通过参数化设计的方式，将导轨长度设置为可调整参数，安装孔的数量随长度自动匹配，设计装配时只需要输入需要的导轨长度，就能自动生成对应规格的模型，大幅提升电控柜三维布线、元件排布的设计效率。设计时还要注意导轨两端的预留空间，通常需要预留至少10mm的端部余量，方便元件从端部滑入导轨完成装配，同时也给接线、走线留出足够的操作空间，避免元件紧贴柜壁导致接线作业无法开展。
