重载型滚柱式直线导向支撑组件结构

项目分类:导轨 发布时间:2025-02-16 ID:928289
  • 重载型滚柱式直线导向支撑组件结构
  • 重载型滚柱式直线导向支撑组件结构
  • 重载型滚柱式直线导向支撑组件结构
  • 重载型滚柱式直线导向支撑组件结构
  • 重载型滚柱式直线导向支撑组件结构
  • 重载型滚柱式直线导向支撑组件结构
  • 重载型滚柱式直线导向支撑组件结构

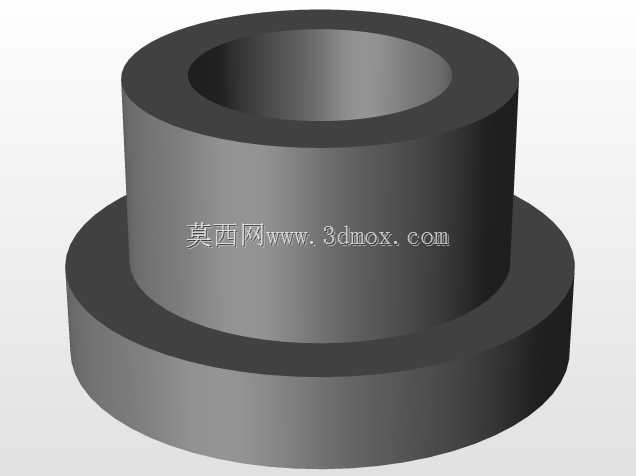

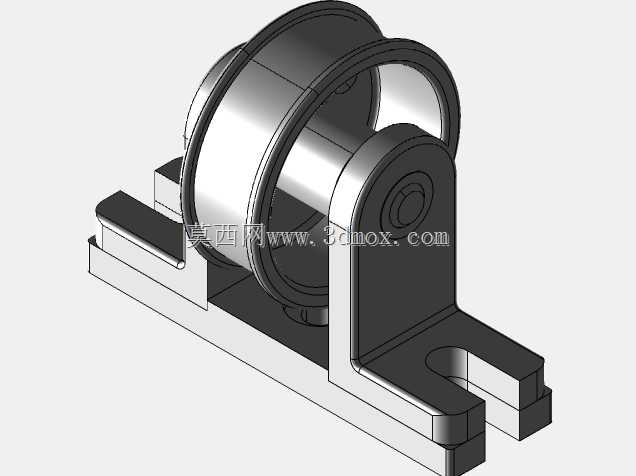

  在重型输送线、大型机床工作台位移、冶金设备往复运动机构这类需要承受大径向载荷同时保证直线运动精度的场景里,滚柱导向组件是核心的运动支撑部件,和普通滚珠导轨相比,滚柱结构以线接触替代点接触,单位接触面积的承载能力能提升3倍以上,更适合冲击载荷大、运行行程长、维护周期要求长的工业工况。这套滚柱导向组件的设计,首先从载荷传递路径做了优化:两侧立式支撑座直接承接上部安装面传递的垂向、侧向载荷,载荷通过支撑座内的精密配合孔传递到中心销轴,再由销轴将载荷均匀分散到套合在轴上的滚柱轮体上,轮体与底部导轨面为连续线接触,避免了局部应力集中导致的轮体压溃、导轨面点蚀问题。

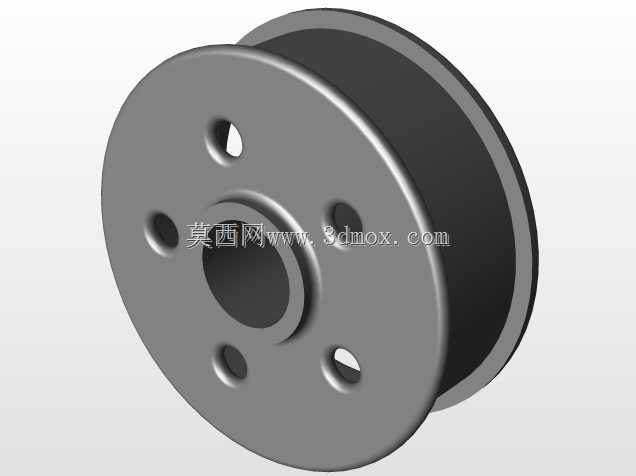

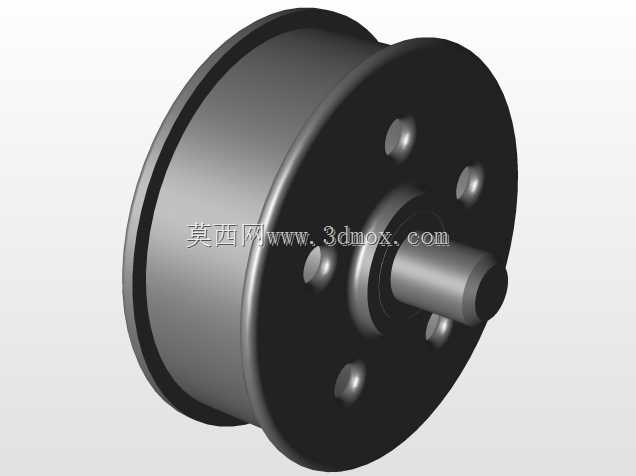

  从安装边界来看,组件底部为分体式L型安装脚,每个安装脚开有长圆形安装槽,可适配安装孔距存在±2mm加工误差的基座,安装时无需额外配做定位销,先通过螺栓预紧调整组件与导轨面的平行度,平行度控制在0.02mm/100mm范围内后再完全锁死螺栓,能大幅降低现场安装调试的难度。轮体部分采用了双轮缘限位结构,轮缘高出滚动面3mm,在运行过程中可自动纠偏,避免轮体脱出导轨面,即使在侧向力达到额定垂向载荷30%的工况下,轮缘与导轨侧面的接触应力仍在材料许用范围内,不会出现卡滞、啃轨的问题。

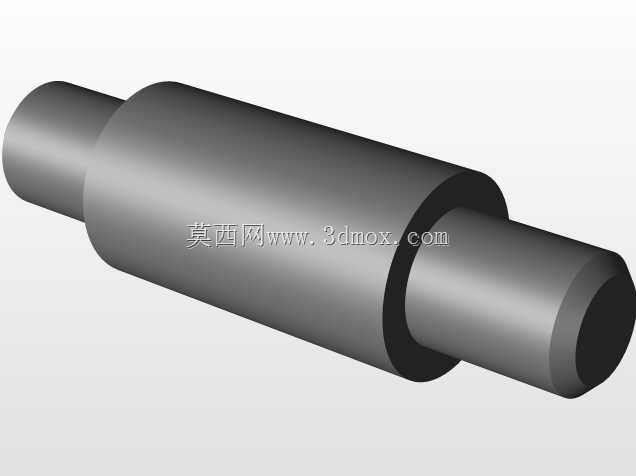

  设计时特意将支撑座与安装脚做了一体化铸造结构,材料选用灰铸铁HT250,经过时效处理消除内应力,长期承受交变载荷也不会出现安装基准面变形的问题;轮体材料选用轴承钢GCr15,表面淬火硬度达到HRC60-64,淬硬层深度不小于2mm,保证长期滚动磨损下的尺寸稳定性,中心销轴采用40Cr调质处理,表面做镀硬铬处理,耐磨性能提升的同时也具备一定的防锈能力,适合在多粉尘、少量切削液飞溅的车间环境下使用。从实际应用的适配性来看,这套组件可适配平导轨、V型导轨等多种导轨截面,当用于平导轨场景时,双轮缘结构直接实现侧向限位;当用于V型导轨场景时,可更换轮缘为匹配V型面的锥面结构,无需改动支撑座与安装脚的主体结构,具备较强的场景通用性。

  在运动精度控制上,轮体内孔与销轴之间采用间隙配合,配合间隙控制在0.01-0.02mm之间,既保证轮体转动灵活无卡滞,又避免间隙过大导致的运行晃动,滚柱轮体的圆柱度公差控制在0.005mm以内,保证滚动过程中轮体与导轨面全程均匀接触,不会出现局部载荷过大的问题。在维护性设计上,支撑座顶部预留有注油孔,可定期向销轴与轮体的配合面注入润滑脂,无需拆解组件即可完成润滑保养,注油孔配有防尘钢珠,避免粉尘、铁屑进入配合面造成磨损。这套结构没有冗余的复杂零件,所有加工面均为常规铣削、镗削、磨削可实现的特征,没有特殊加工工艺要求,加工成本可控,同时零件互换性强,轮体、销轴这类易损件可单独更换,无需整体更换组件,能有效降低设备全生命周期的使用成本。在选型适配时,可根据实际载荷大小调整轮体直径与支撑座间距,轮体直径每提升20%,额定承载能力可提升约40%,可覆盖从轻载输送到重型冶金设备的不同载荷需求,安装时需注意导轨面的平面度公差不超过0.05mm/1000mm,若导轨面平面度过大,会导致轮体接触应力不均,缩短组件使用寿命。
