六自由度并联斯图尔特运动平台结构

　　这套并联构型的运动执行机构，核心采用六组线性驱动支链连接上下两个正三角形安装平台，区别于传统串联机械手的悬臂式结构，所有驱动支链共同承担末端负载，整体刚性表现远优于同负载等级的串联设备，在高动态响应、大负载承载的场景下优势十分突出。从实际落地的场景来看，这类机构最早应用在飞行模拟训练领域，通过六支链的协同伸缩，可以复现飞行器在起飞、爬升、颠簸、降落全过程的六自由度位姿变化，给受训人员提供接近真实的体感反馈，相比大行程的串联运动模拟设备，并联结构的运动惯量更低，响应延迟可以控制在毫秒级，能够精准匹配飞行动力学模型的实时输出，避免体感滞后带来的眩晕感。

　　在精密加工与装配领域，这类机构常作为微动调整平台使用，通过六支链的微米级伸缩配合，可以实现末端平台在X、Y、Z三个轴向的平移，以及绕三个轴向的转动调整，补偿大型工件装夹过程中的位置偏差，满足航空发动机叶片装配、光学镜片对准这类对位置精度要求达到微米级的作业需求。在医疗外科手术机器人领域，这类并联结构常作为手术执行端的定位载体，凭借运动无累计误差、定位精度高的特点，可以将医生的操作动作等比例缩小后传递到手术器械端，过滤人手的自然抖动，实现微创外科手术中的精准操作，降低手术过程中的组织损伤风险。

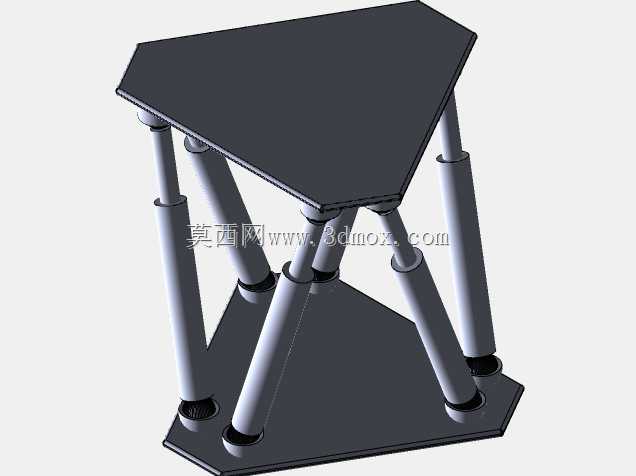

　　从结构设计逻辑来看，上下平台均采用正三角形构型，六个驱动支链分为三组，分别铰接在三角形平台的三个端点附近，每处端点铰接两支支链，上下铰接点的位置呈交错排布，避免支链运动过程中出现结构干涉，同时让六组支链的受力分布更均匀，避免单支链负载过大导致的疲劳损坏。驱动支链的两端均采用万向铰接结构，保证支链在伸缩过程中可以自适应调整角度，不会出现卡滞问题，铰接点的位置设计经过运动学仿真验证，在整个运动行程内，支链的摆角始终处于万向铰的允许工作角度范围内，不会出现铰接结构的受力死点。从安装边界来看，下平台作为固定安装基准，三个角点设置有对应的安装孔位，可以直接通过螺栓固定在混凝土地基或者钢制安装底座上，安装时需要保证下平台的平面度误差控制在0.1mm以内，避免基础安装偏差导致的运动精度损失；上平台作为负载安装面，预留有标准化的安装螺孔阵列，可以适配不同的模拟座舱、工装夹具、手术执行器等末端负载，安装负载时需要保证负载的重心尽量与平台中心轴线重合，避免偏载导致的支链受力不均。

　　在运动范围设计上，这类常规尺寸的斯图尔特平台，Z向的升降行程通常在额定高度的20%左右，X、Y向的水平平移行程约为平台外接圆直径的10%，绕三个轴向的转动角度通常在±15度到±25度之间，具体参数可以根据实际应用场景的需求，调整支链的长度、铰接点的位置来进行定制化设计。设计过程中需要重点考虑支链的受力校核，在最大负载、最大偏角的极限工况下，单根支链所受的轴向力不能超过驱动元件额定负载的70%，预留足够的安全余量，同时要对整个机构进行模态仿真，保证机构的固有频率避开工作场景下的激励频率，避免运动过程中出现共振问题，影响运动精度与结构寿命。在驱动选型上，根据应用场景的不同可以选择电动缸、液压缸或者气缸作为线性驱动元件，高精度场景下通常选用配备伺服电机与滚珠丝杠的电动缸，配合光栅尺实现全闭环位置控制，定位精度可以达到微米级；大负载场景下则选用液压缸作为驱动元件，可以承载数吨甚至数十吨的负载，满足大型飞行模拟器、重载运动平台的使用需求。
