三全轮Omni-Wheel移动机器人结构设计

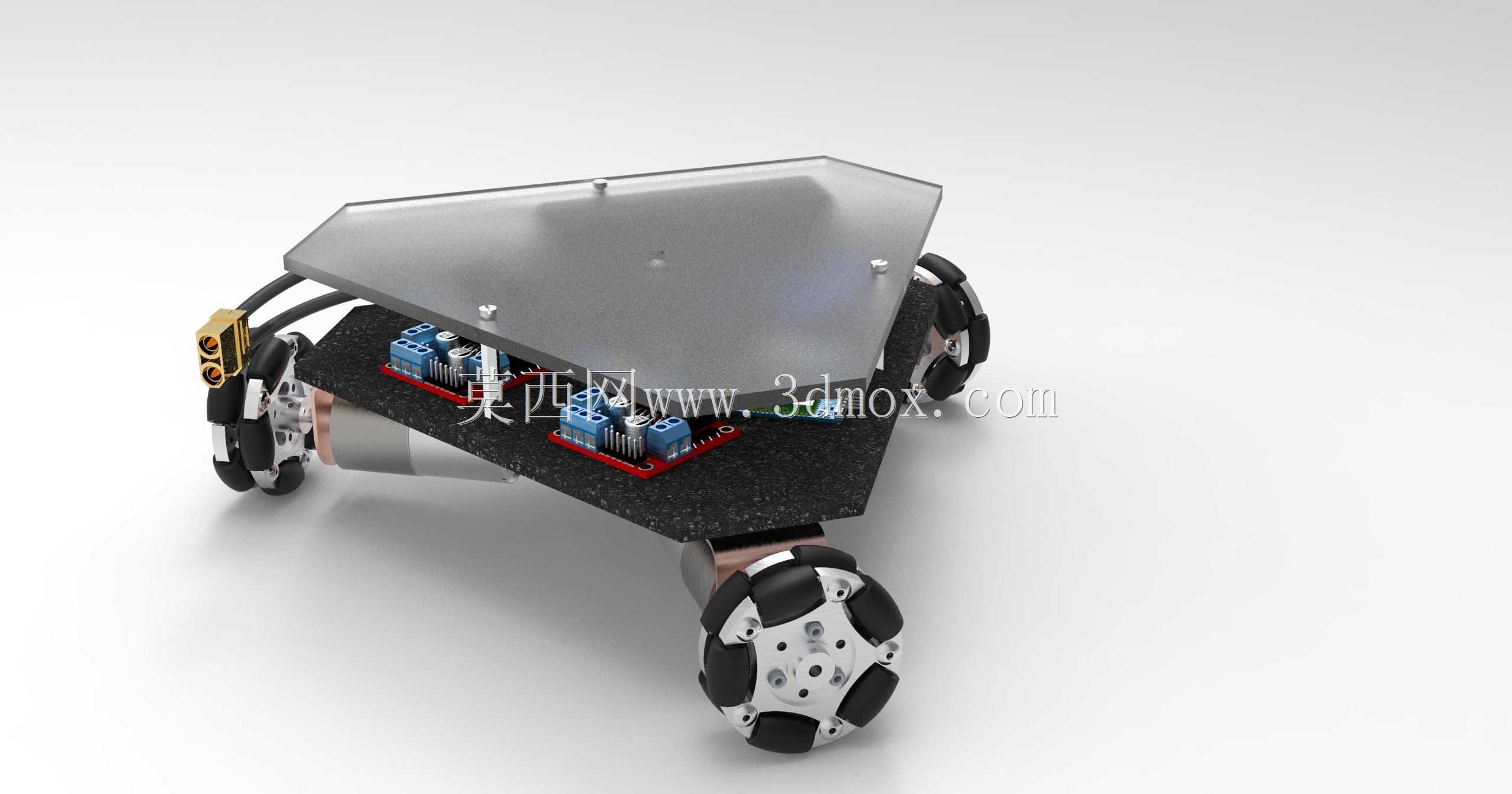

　　这款三全轮移动机器人的结构设计，核心围绕狭小空间内的全向移动需求展开，区别于传统差速轮、阿克曼转向轮系的移动方案，三个Omni-Wheel全向轮呈120°夹角均匀分布在底盘周向，每个轮体独立配套驱动单元，无需额外转向机构即可实现平面内任意方向的平移、原地零半径回转、斜向行进等复杂运动轨迹，适配仓储分拣工位物料转运、实验室精密仪器巡检、教育场景机器人开发验证等对移动灵活性要求较高的作业场景。

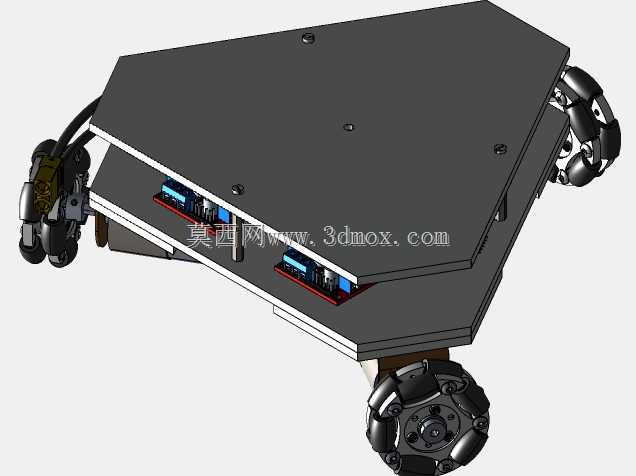

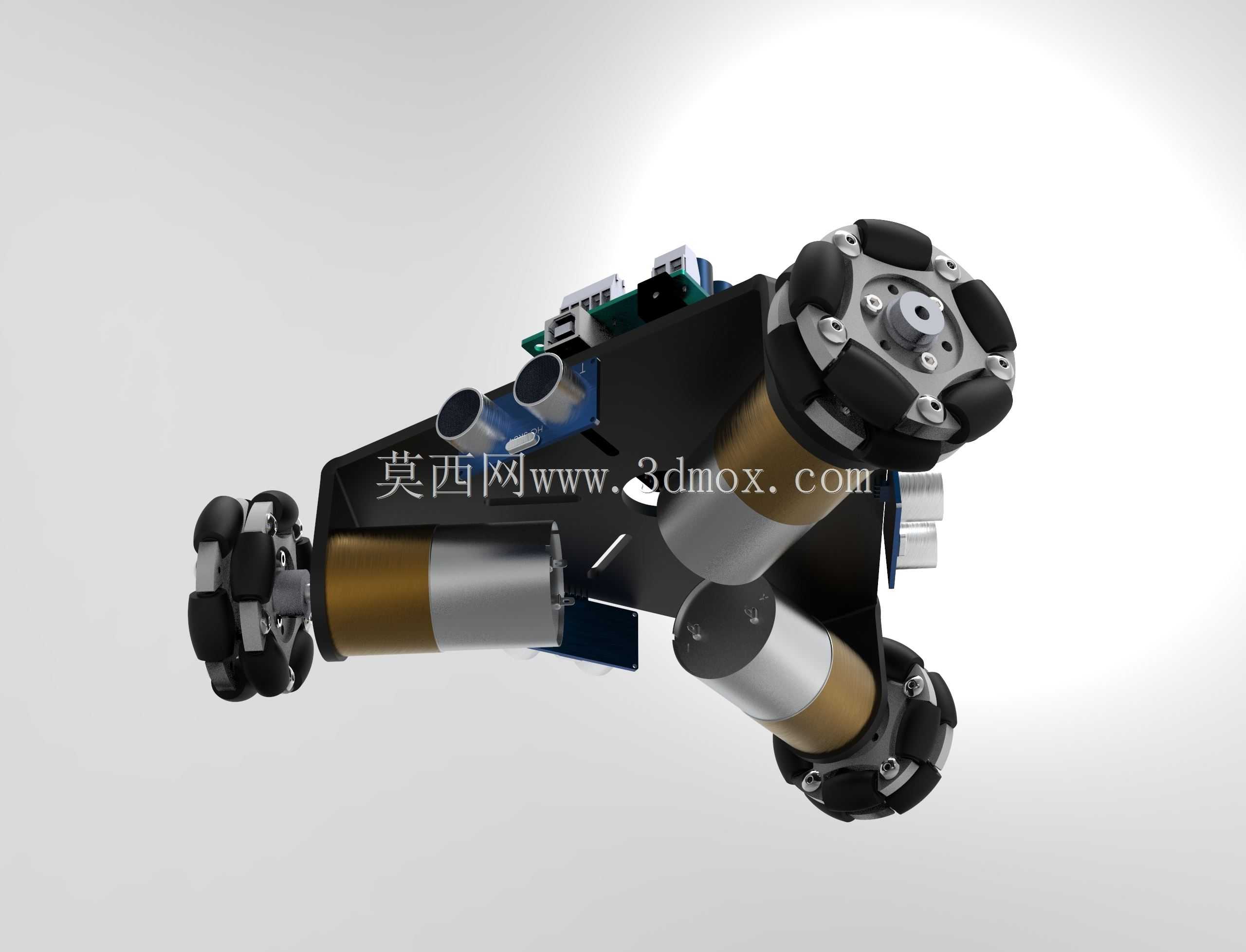

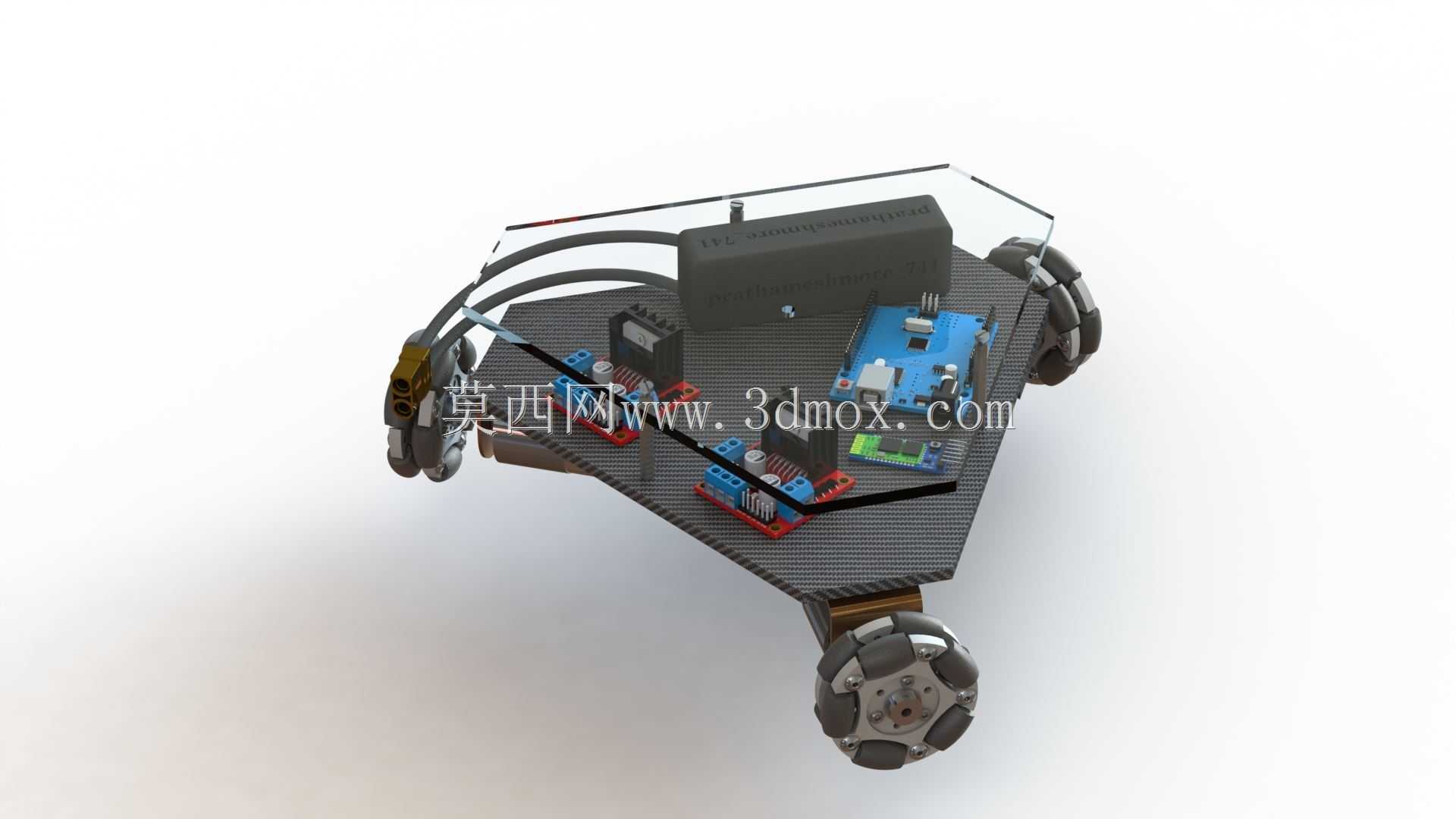

　　从结构布局来看，三个驱动轮的安装法兰面均指向底盘几何中心，轮轴与底盘安装面保持平行，单组轮系包含轮毂、外层包覆的从动辊子、轮轴支撑轴承、联轴器与直流行星减速电机，从动辊子的轴线与主轮轴线呈固定夹角，当三个主轮按照不同转速配比转动时，辊子的被动转动可抵消非行进方向的摩擦力，避免轮体与接触面出现滑动摩擦损耗，保证移动过程的运动精度。设计过程中优先考虑了安装边界的控制，整体底盘采用三角承载构型，三个轮系的支撑点构成稳定的承载三角形，上层搭载的控制板、电池模块、传感器支架均布置在三角形投影范围内，避免重心偏移导致的行进侧翻风险；每个驱动电机的安装座采用L型折弯结构，通过螺栓与底盘主体连接，安装座上预留的腰型孔可调整电机与轮轴的同轴度，补偿加工与装配过程中产生的尺寸公差，同时也方便后期维护时的轮系拆装更换。

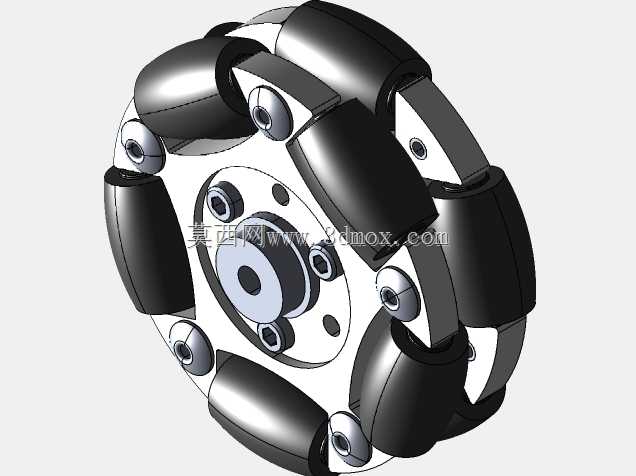

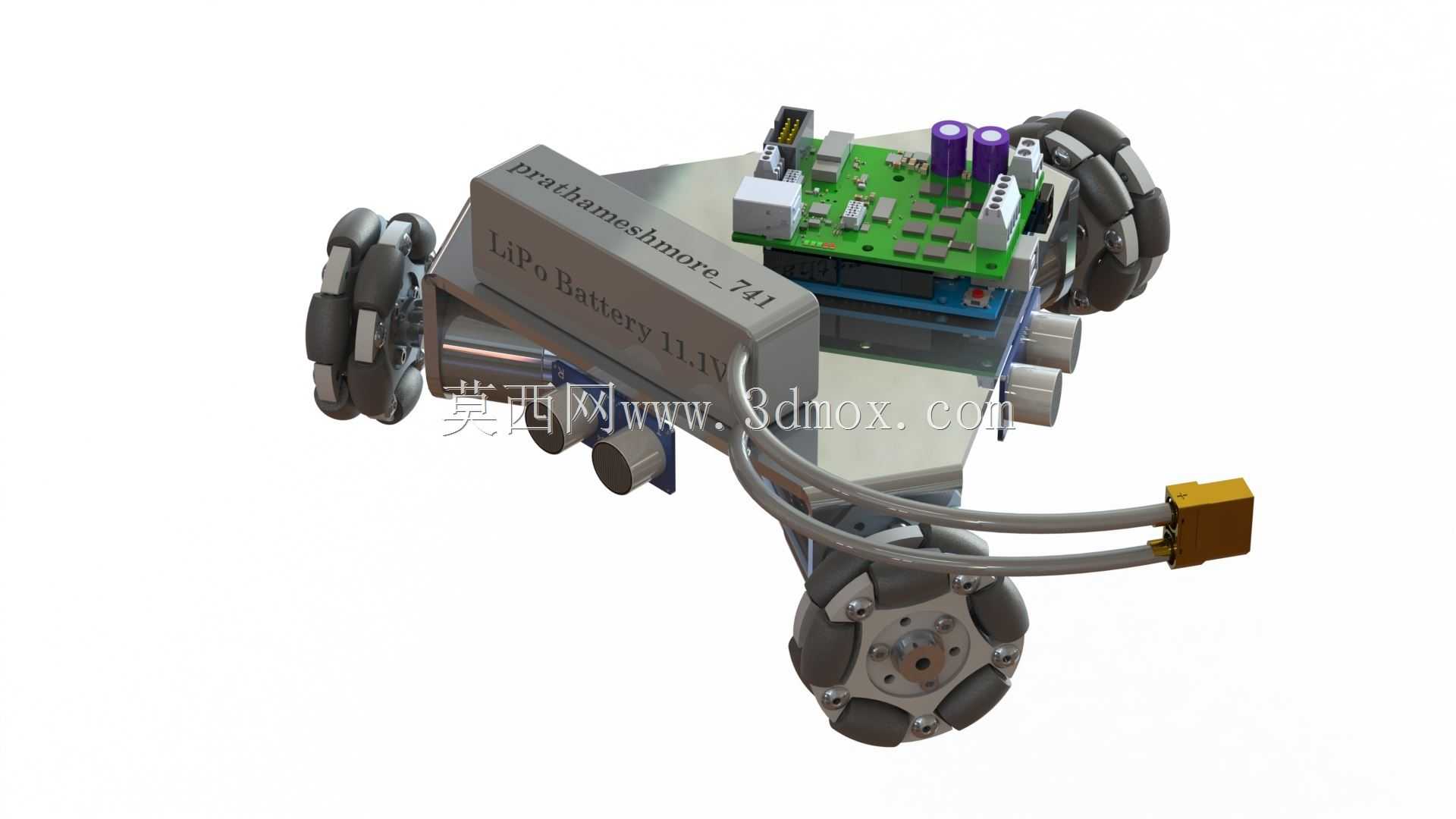

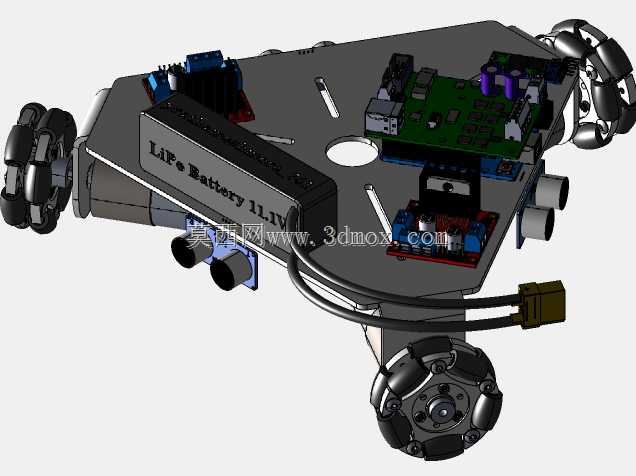

　　轮体部分的从动辊子采用聚氨酯材质包覆，既保证与地面接触时的足够摩擦力，又能缓冲行进过程中遇到微小凸起时产生的振动，辊子内部嵌有微型深沟球轴承，可绕自身轴线自由转动，转动阻尼控制在极低范围，避免额外的动力损耗。底盘上层的电气安装区域预留了标准化的安装孔位，可根据不同应用场景搭载对应的功能模块：用于仓储转运时可加装顶升机构与载物平台，用于巡检场景时可加装激光雷达、视觉相机支架，用于教学验证时可扩展各类传感器接口，结构本身预留的扩展空间可覆盖多数轻型移动作业的搭载需求。

　　从运动控制的结构匹配来看，三个轮系的动力输出轴线处于同一水平面，轮体与安装面的接触点高度一致，避免因轮系高度差导致的单个轮体悬空、动力输出失效问题；底盘主体采用轻量化的板材拼接结构，在保证整体结构刚度的前提下尽可能降低自重，减少驱动电机的负载，提升续航表现。在装配逻辑上，整个轮系与底盘的连接均采用可拆卸的螺栓连接，没有焊接、铆接等不可拆卸结构，单个轮体出现磨损时可单独拆解更换，无需拆解整个底盘结构；电气走线沿底盘内侧的走线槽布置，避免运动过程中线缆与轮体、地面产生剐蹭，所有线缆的接插件均预留足够的活动余量，适应底盘运动过程中产生的微小形变。这款结构的设计核心是在有限的尺寸范围内，实现最灵活的移动性能，相比四轮全向移动结构，三轮构型少了一套驱动单元，既降低了整体成本，也减少了控制算法的复杂度，同时三角支撑的结构对地面平整度的适应性更好，即使在存在微小高度差的地面上也能保证三个轮体同时接触地面，不会出现动力空转的问题，适合在室内平整地面的各类轻型移动作业场景中使用。
