NPT标准Schedule40系列管接头结构

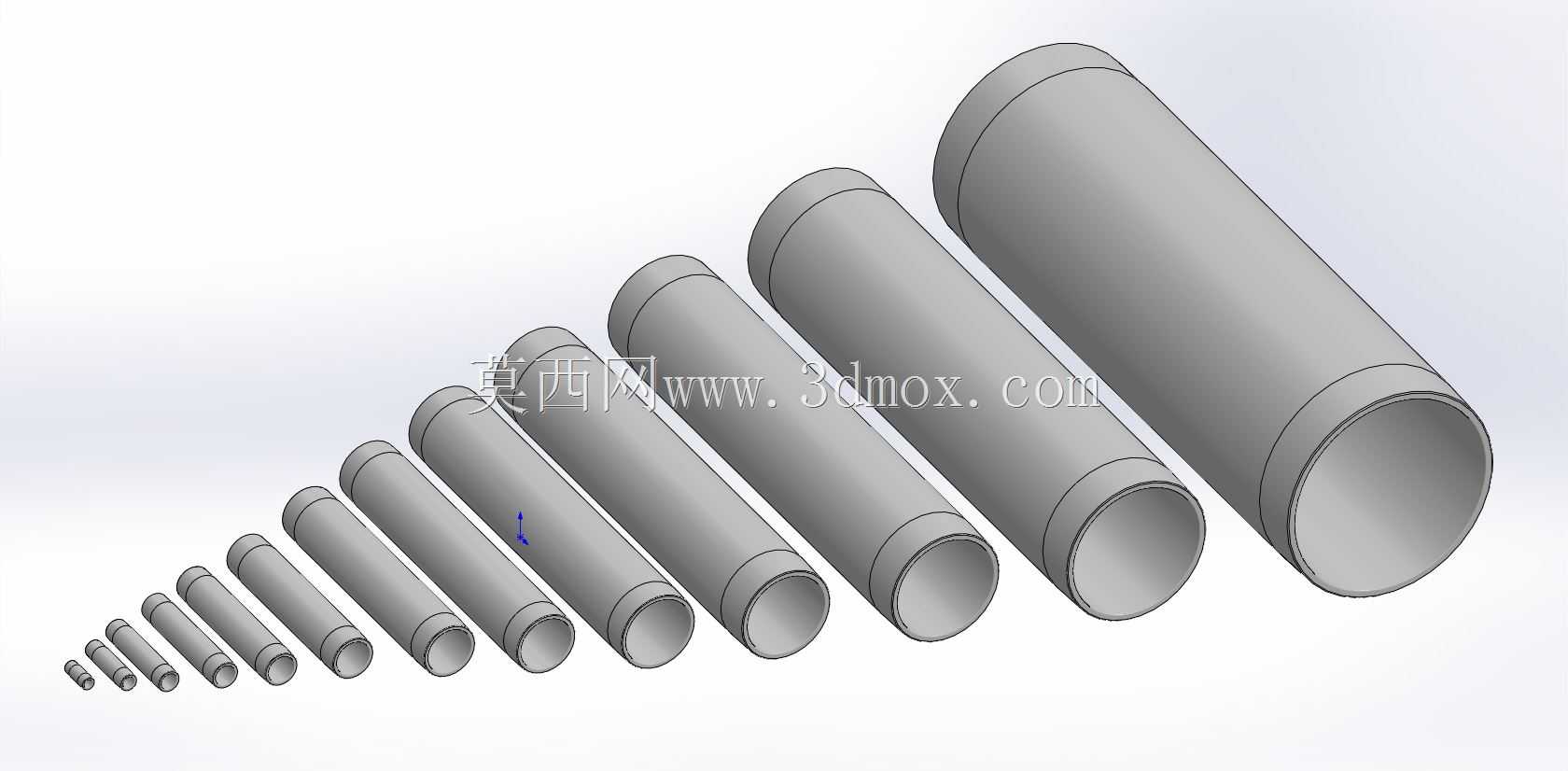

　　在工业管路系统的搭建作业中，管接头是实现不同管路段密封连通、转向、变径的核心基础零件，NPT标准的锥螺纹管接头更是在液压系统、给排水管路、气动输送管线、中小型工艺装置的管路配置中有着极高的应用覆盖率，尤其是Schedule40壁厚等级的管件，因为兼顾了常规压力工况下的结构强度与材料成本控制，在民用供水、普通工业流体输送、常规低压气动系统里的使用占比非常高。这套系列化的管接头覆盖了从1/8英寸起步的多档公称通径规格，不同规格的接头沿通径梯度形成完整的尺寸序列，能够适配不同流量需求的管路分支，不管是设备端的小口径仪表引压管，还是主输送段的中等通径管路，都能找到对应匹配的规格。从结构设计逻辑来看，这类NPT锥螺纹管接头采用的是牙型角60度的锥管螺纹结构，螺纹本身带有1:16的锥度，在安装拧紧的过程中，螺纹牙型之间会产生过盈配合，依靠螺纹牙的挤压变形实现密封，不需要额外搭配密封垫片就能满足常规工况下的密封要求，当然在实际工程安装中，施工人员通常会在螺纹段缠绕聚四氟乙烯生料带或者涂抹螺纹密封胶，进一步降低高压工况下的渗漏概率，这也是现场安装时的常规操作细节。

　　Schedule40的壁厚标准是对应不同公称通径下的统一壁厚等级，这个等级的管件能够承受1.0MPa到1.6MPa区间的常规工作压力，完全覆盖大多数民用给排水、工厂压缩空气管路、普通冷却水循环系统的压力需求，不会因为壁厚不足导致管路爆裂，也不会因为壁厚过大造成材料浪费、安装重量增加的问题。从外形结构上看，该系列管接头为直通式等径结构，接头两端均为外锥螺纹设计，整体外形为光滑圆柱面，没有多余的结构凸起，在管路排布时能够有效节省安装空间，不管是沿墙面明装的管路，还是设备内部紧凑空间里的管路排布，都不会因为接头外形冗余出现安装干涉的问题。

　　不同规格的接头长度随通径增大按比例递增，螺纹段的有效啮合长度也对应通径做了匹配设计，小通径规格的接头螺纹有效长度更短，大通径规格的螺纹啮合长度更长，保证不同规格的接头在拧紧后都能有足够的螺纹啮合扣数，避免因为啮合扣数不足导致接头拔脱或者密封失效。在实际选型过程中，设计人员需要先确认管路的输送介质、工作压力、工作温度，再匹配对应通径的Schedule40等级NPT接头，比如输送常温清水的管路，只要系统工作压力不超过1.6MPa，选用该等级的接头完全可以满足长期使用需求；如果是输送带有一定腐蚀性的介质，则需要在接头材质上做对应调整，但结构尺寸依然遵循该系列的设计标准。建模过程中需要严格遵循NPT螺纹的基本参数，包括锥度、牙型高度、螺距、基准距离等关键尺寸，不能将锥螺纹简化为直螺纹结构，否则后续生成的工程图或者用于加工的模型会出现尺寸偏差，导致实际加工出来的零件无法和标准管路配件适配。同时要注意不同通径下的接头外径、壁厚、总长度的对应关系，Schedule40标准下每个通径对应的壁厚是固定值，建模时不能随意调整壁厚参数，否则会和同系列的其他管件、阀门配件出现尺寸不匹配的问题。

　　在管路装配设计时，这类直通接头主要用于两段同通径NPT螺纹管道的直线对接，安装时需要控制好拧紧力矩，力矩过小会导致密封不严出现渗漏，力矩过大则可能导致接头螺纹崩裂或者管路端口变形，尤其是小通径的1/8英寸规格，因为本身壁厚较薄，过大的拧紧力矩很容易造成接头开裂，这也是现场安装和设计选型时需要重点关注的细节。另外，这类接头的外圆柱面可以根据安装需求做扳手位的设计吗？不，这套直通接头的光滑圆柱面结构，在实际安装时通常使用管钳夹持圆柱面进行拧紧作业，不需要额外加工六角扳手位，能够进一步简化加工工序，降低零件的制造成本，适合大批量生产应用。从长期使用的可靠性来看，NPT锥螺纹的密封结构在经过正确安装后，能够在允许的工况范围内实现长期无渗漏运行，不需要频繁的维护更换，这也是这类管接头能够在各个行业的管路系统中被广泛应用的核心原因。在三维建模的细节处理上，需要对螺纹段的起始端和收尾端做合理的退刀结构处理，还原实际机械加工的工艺特征，避免出现模型结构和实际加工工艺不符的问题，同时要保证不同规格接头之间的尺寸梯度符合标准要求，形成完整的系列化零件库，方便设计人员在做管路系统设计时直接调用选型，不需要重复建模，提升整体的设计效率。
