1/2规格NPT螺纹穿线导管体结构设计

　　在工业电气布线、建筑配电穿线、设备内部线缆防护的施工场景中，这类带NPT锥管螺纹的导管体是线缆管路转向、分支、检修口预留的核心连接件，日常多搭配同规格镀锌穿线管、防爆挠性管使用，常见于化工厂区防爆布线、车间设备配电改造、户外架空线缆防护等对管路密封、线缆防护有要求的作业场景。不同于普通直通穿线接头，这类导管体自带长条形检修盖结构，无需整段拆解管路即可完成内部线缆的穿引、故障排查与更换，能大幅降低后期运维的拆装工作量，尤其适合管路走向复杂、线缆弯折较多的布线场景。

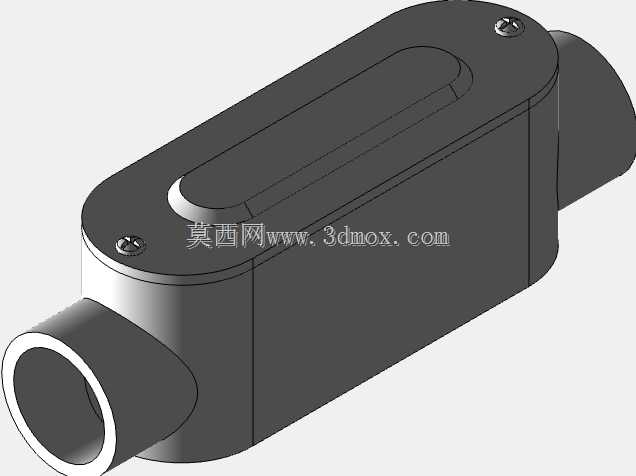

　　从结构设计逻辑来看，主体采用对称式腔体结构，两端的NPT锥管螺纹遵循美制锥管螺纹标准，螺纹锥度1:16，安装时依靠螺纹牙型的过盈挤压实现密封，无需额外生料带填充即可达到IP65级别的防尘防水效果，适配户外、多粉尘、有轻度腐蚀的工业环境。腔体内部做了圆角过渡处理，没有尖锐棱角，穿线时不会刮伤线缆外层绝缘皮，能避免线缆绝缘层破损带来的漏电、短路隐患。上部的检修盖通过两颗沉头螺丝与主体固定，盖体与腔体的贴合面预留了密封槽，可配套橡胶密封圈实现腔体密封，防止粉尘、水汽进入管路内部侵蚀线缆。

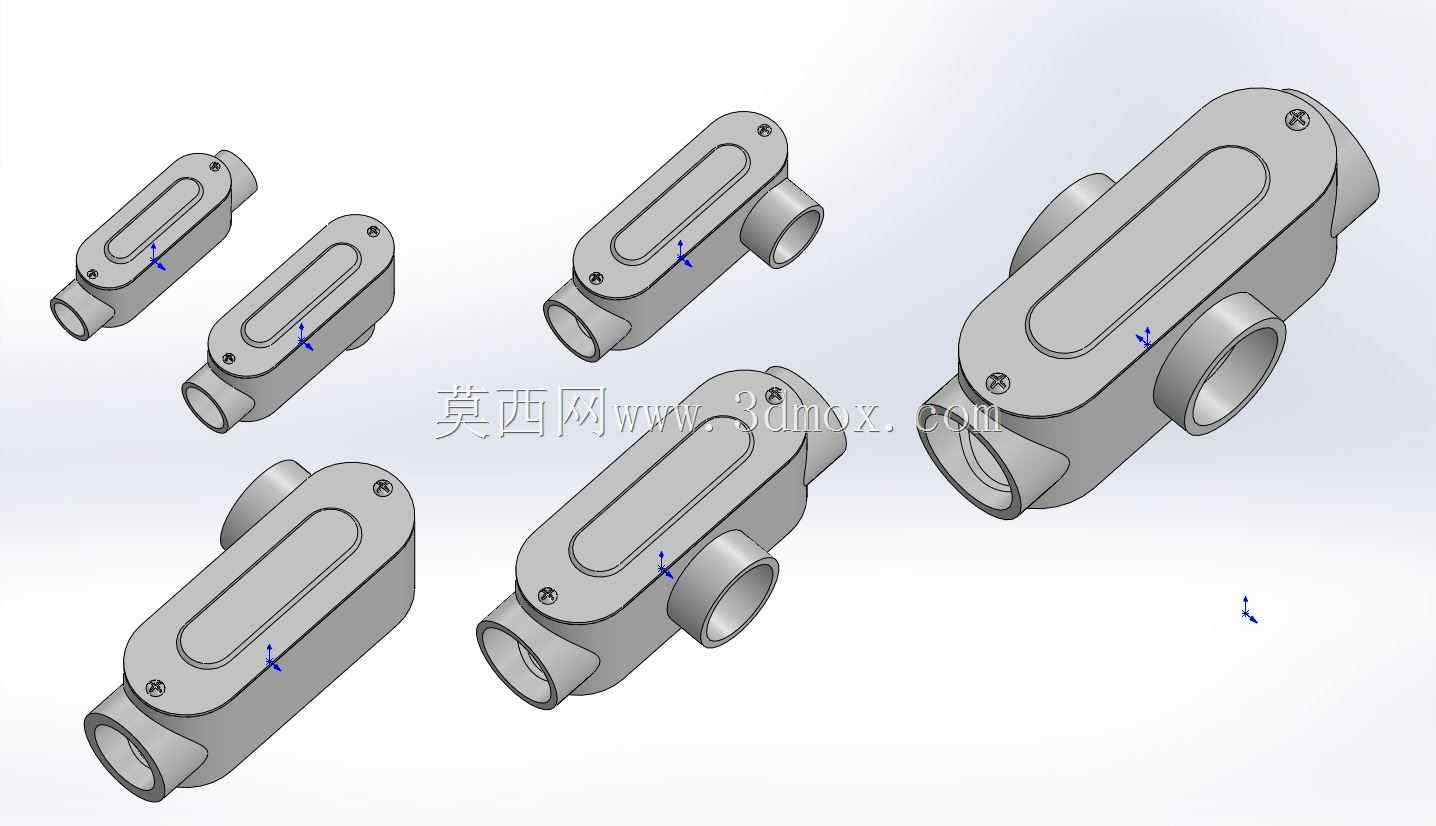

　　尺寸边界上，本次设计的导管主体规格为1/2NPT，两端螺纹的有效旋合长度为12mm，主体腔体的内部通径为18mm，可容纳最多6根1.5平方毫米的铜芯绝缘线缆同时穿过，整体外形长度为86mm，腔体最大宽度为38mm，检修盖长度为62mm，安装时预留的操作空间半径不小于50mm即可满足螺丝拆装、线缆穿引的作业需求。设计过程中针对不同安装方向做了结构适配，除了直通型结构，还同步覆盖了90度弯头、三通分支的同系列结构，可满足不同管路走向的拼接需求，所有同规格产品的安装孔位、螺纹尺寸保持统一，可实现不同结构件的互换替换，降低现场备件的储备种类。

　　实际选型应用时，需要注意管路内穿线的总截面积不能超过腔体内部通径截面积的40%，避免线缆过多导致散热不畅，同时安装时螺纹旋合扭矩控制在18-22N·m即可，扭矩过大容易导致螺纹滑牙、主体开裂，扭矩过小则会出现密封失效的问题。检修盖的固定螺丝拧紧时需要对角交替施力，保证盖体与密封面均匀贴合，避免局部间隙导致的密封失效。这类导管体的材质通常采用铸铝合金压铸成型，表面做静电喷塑处理，兼顾轻量化与抗腐蚀能力，重量仅为同规格铸铁配件的三分之一，能降低管路整体的承重负荷，适合架空管路、设备侧壁安装等对配件重量有要求的场景。

　　建模过程中对螺纹牙型做了简化处理，工程出图时单独标注螺纹规格与精度等级即可，无需绘制完整的螺纹牙型细节，既能降低模型的文件体量，也能避免后续工程图生成时的特征报错。腔体内部的圆角、安装螺丝的沉头孔、密封槽的尺寸都严格遵循电气配管的行业规范，可直接导出工程图用于开模生产，也可直接导入布线仿真软件用于管路布线的干涉检查，提前预判现场安装时可能出现的线缆弯折半径不足、管路与周边设备干涉等问题，减少现场施工的整改工作量。
