做消费类电子、小型工控板卡设计的工程师,大概率都接触过这类小尺寸自锁按键,尤其是板上空间紧张、需要双路切换通断的场景,选对按键的结构尺寸能省掉不少后期改板的麻烦。这款5.8x5.8mm规格的DPDT锁定按钮开关,核心是实现双路电路的同步切换与状态锁定,按下后卡扣结构卡合保持导通状态,再次按压触发解锁回弹切断电路,不需要持续施加按压力就能维持工作状态,很适合用在小型设备的电源切换、功能模式选择、信号通路切换这类场景里,比如手持检测设备的功能档位切换、小型工控模块的使能控制、消费电子的电源自锁开关,甚至是DIY电子项目里的模式切换按键,都能适配。

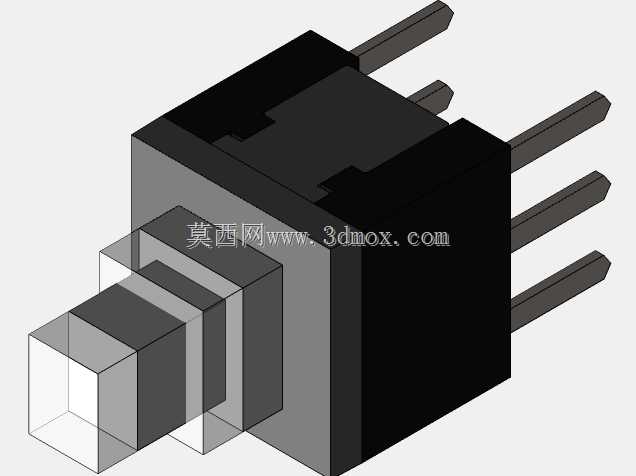

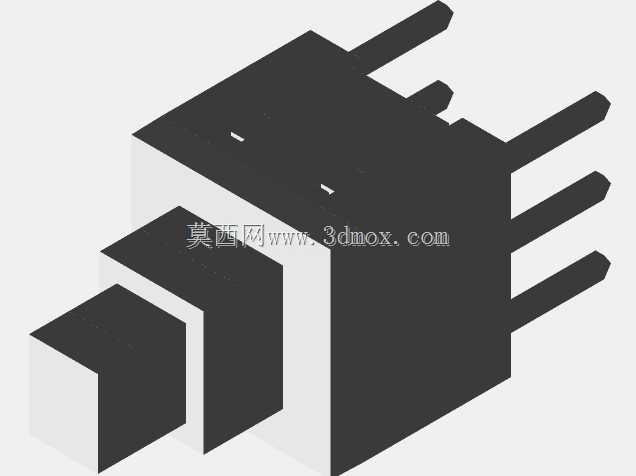

从结构设计的角度看,这类按键的核心难点在于锁止结构的可靠性与按压手感的平衡,锁止位置的卡扣配合公差需要控制在极小范围内,公差过大会出现锁止不到位、容易松脱的问题,公差过小则会导致按压卡滞、按不动或者回弹不畅。模型里把锁定状态的结构用纯色区分、释放位置的结构做了清晰的呈现,能让选型的工程师直观看到两个状态下的内部结构位置,不用拆解实物就能理清锁止的动作逻辑:按压时按键推杆带动内部滑块移动,滑块上的卡扣滑入基座的锁止槽完成锁定,再次按压时卡扣顺着槽位斜面滑出,在弹簧弹力作用下推杆回弹复位,同步带动两组触点完成通断切换。
尺寸与安装边界是板级设计里最需要关注的点,这款开关本体的长宽尺寸为5.8x5.8mm,属于非常紧凑的板载按键规格,直插式引脚的排布间距符合通用PCB板的孔位设计规范,引脚伸出长度适配常规1.6mm板厚的波峰焊或者手工焊接需求,按键的按压行程控制在适合手指操作的范围,不会因为行程太短导致误触发,也不会因为行程太长占用过多垂直方向的空间。本体的黑色基座采用耐高温的工程塑料材质,能过常规波峰焊的温度曲线,不会出现焊接时基座变形的问题,按键帽的尺寸刚好适合指尖按压,表面的平整设计也方便后续根据设备外观需求加装自定义的键帽。
实际选型应用的时候,除了本体尺寸,还要注意按压后的高度余量,也就是按键按下后最高点距离PCB板的高度,要和设备外壳的按键开孔深度匹配,避免出现外壳装好后按键按不动,或者按键突出太多容易误碰的问题。这款开关的双路DPDT设计,意味着可以同时控制两条独立的电路通路,比如一路控制电源通断、另一路控制信号触发,或者实现两路信号的同步切换,比单路的自锁按键适用场景更广,不需要在板上布置两个独立按键就能实现双路控制,能进一步节省PCB板的占用空间。
从建模的细节来看,模型还原了实际产品的所有装配间隙,包括按键推杆和基座的配合间隙、锁止滑块的活动空间、引脚的位置公差,导入三维装配环境后可以直接做干涉检查,模拟按键按压的全行程动作,验证外壳开孔和周边元器件的距离是否足够,不用等实物打样回来才发现结构干涉的问题。对于做结构设计的工程师来说,这类精准的模型能大幅缩短前期选型验证的时间,直接把模型调入装配体,就能确认安装位置、开孔尺寸、操作空间是否符合设计要求,避免因为尺寸估算错误导致的后期改板,尤其是在紧凑的手持设备设计里,每毫米的空间都需要精准计算,这类小元件的尺寸误差很可能导致整个结构装配失败。
另外,这类自锁按键的寿命核心在于内部弹簧和锁止卡扣的耐磨性能,模型里的结构呈现也能帮助工程师理解受力路径,按压时的力通过推杆传递到滑块和弹簧,锁止时卡扣的受力方向是垂直于按压方向的,所以基座的卡扣位置需要有足够的强度,模型里的壁厚设计也还原了实际产品的加强结构,在卡扣位置做了局部加厚,避免多次按压后卡扣断裂失效。对于需要做自定义按键改装的场景,也可以基于这个模型修改按键帽的外形,适配不同的设备外观设计,不用从零开始建模,能节省不少建模时间。
- 全部评论(0)
- 模板大小: 642.17 KB
- 售价:5金币
- 下载次数: 233
- 系统要求: SOLIDWORKS,STL,STEP / IGES
- 软件分类: 通用五金配件
