帕托拉PB170/3塑料电气安装盒结构设计

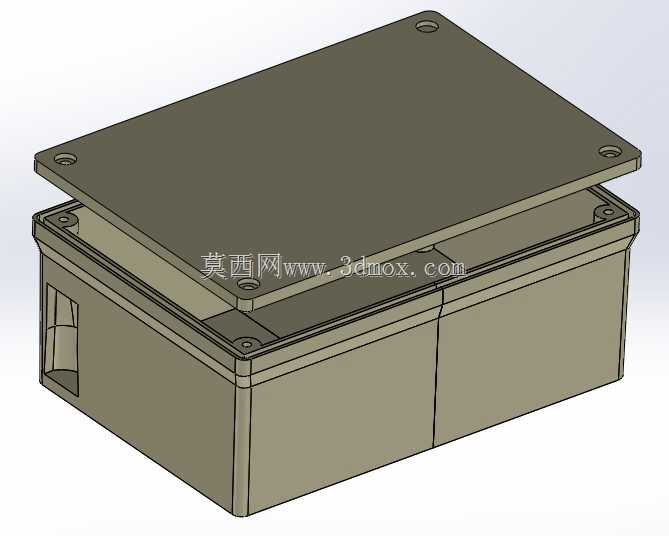

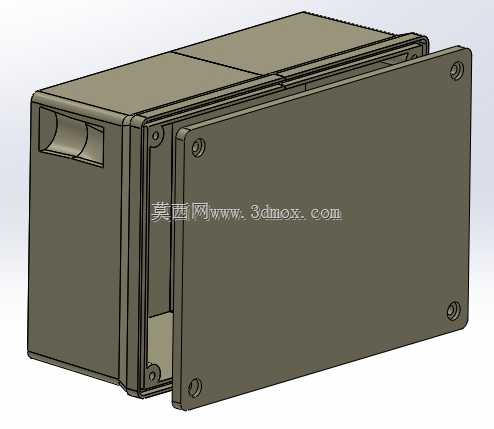

　　这款塑料安装壳体的尺寸边界为179×125×72毫米，是面向低压电气配套场景开发的防护类结构件，日常多配套电源类器件做内置安装承载使用，在小型工控终端、楼宇配电支路、民用设备内置电源模块的场景中十分常见。从结构设计逻辑来看，壳体采用上下扣合拼接的形式，侧边预留的卡扣配合安装孔位，既可以实现免胶快速装配，也能通过螺丝锁紧提升拼接后的结构强度，避免长期使用过程中受震动出现接缝开裂的问题。前端法兰面预留的四个固定沉孔，是用于将整个盒体固定在设备面板或者安装基座上的，沉孔设计可以让螺丝安装后端面保持平整，不会出现凸起刮擦线缆或者影响外部盖板装配的问题。

　　壳体侧面预留的穿线缺口，是专门为电源输入输出线缆走线设计的，缺口的弧度做了圆角处理，避免穿线时锋利边缘割破线缆绝缘层，实际装配时可以根据走线方向选择对应侧的缺口，也可以自行封堵不用的缺口提升整体防护等级。作为内置电源模块的承载外壳，内部的空间做了规整化处理，没有多余的加强筋凸起占用内部容积，可以最大化利用179×125×72毫米的内部空间，适配不同尺寸的变压器、整流模块或者小型控制电路板，内壁预留的卡槽位可以直接卡装PCB板，不需要额外增加固定柱，减少装配时的零件数量。壳体的壁厚设计遵循了塑料注塑件的均匀壁厚原则，整体壁厚保持在2毫米左右，既可以保证壳体的结构强度，在日常装配、搬运过程中不会轻易出现变形开裂，也能避免注塑过程中出现缩痕、缺胶等工艺缺陷，适合批量注塑生产。上下盒体的拼接处做了止口设计，拼接时可以实现自定位，不需要额外调整对齐位置，同时止口配合可以提升接缝处的防尘能力，减少日常使用中灰尘进入壳体内部附着在电气元件上，降低电路短路的风险。

　　在实际选型使用时，需要注意安装边界的预留：盒体本身的外形尺寸是179×125×72毫米，前端法兰面因为要预留固定孔位，实际占用的安装平面尺寸会比盒体本体略大，设计安装位时需要在长宽方向各预留至少5毫米的操作空间，方便螺丝锁紧操作；深度方向上，因为侧面要穿入线缆，需要在盒体后侧预留至少15毫米的走线空间，避免线缆过度弯折影响使用寿命。这款壳体的材质为工程塑料，本身具备不错的绝缘性能，不需要额外做绝缘处理就可以直接承载低压电气元件，相比金属壳体不需要做表面喷塑绝缘，加工成本更低，同时本身重量更轻，在对设备重量有要求的便携类设备中使用更有优势。

　　日常使用中，这类壳体除了承载电源变压器之外，也可以用来安装小型继电器组、信号转换模块等器件，只需要根据内置元件的安装孔位在壳体内部增加少量固定柱即可，不需要对整体结构做大幅修改，适配性较强。设计这类壳体的时候，最需要注意的是安装孔位的同轴度，上下盒体拼接后对应的固定孔必须保持同轴，否则装配时螺丝无法顺利穿入，会直接影响装配效率；同时法兰面的平面度也要控制在合理范围内，安装到面板上之后不能出现缝隙，避免灰尘或者水汽从缝隙进入内部。另外，壳体边角处都做了圆角过渡，没有尖锐的棱角，一方面是注塑工艺的要求，避免应力集中导致边角处容易开裂，另一方面也能避免装配过程中划伤操作人员，提升装配过程的安全性。
