家用商用三叶吊扇结构设计三维数模

　　日常做民用通风设备结构设计时，吊扇是非常典型的大空间空气循环类产品，不同于台扇、落地扇的近距离送风逻辑，吊扇依托吊顶安装的高位布置特性，能够在不占用地面使用面积的前提下，实现整屋范围的空气扰动，不管是普通住宅的客厅、餐厅，还是工业厂房的作业区、餐饮门店的堂食区域，甚至是学校教室、仓储空间这类层高较高、人员活动范围大的场景，都能通过持续的低速气流带动，降低空间内的闷热感，相比壁挂式空调的局部制冷，吊扇的空气循环覆盖范围更广，长时间运行的能耗也更低，搭配空调使用时还能加快冷量在空间内的均匀分布，减少温差带来的不适感。

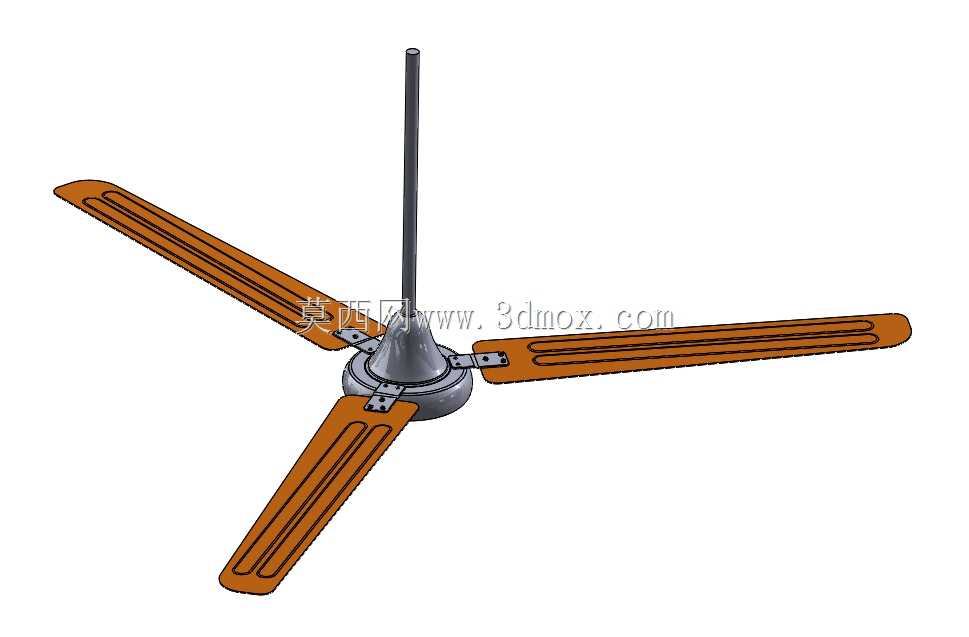

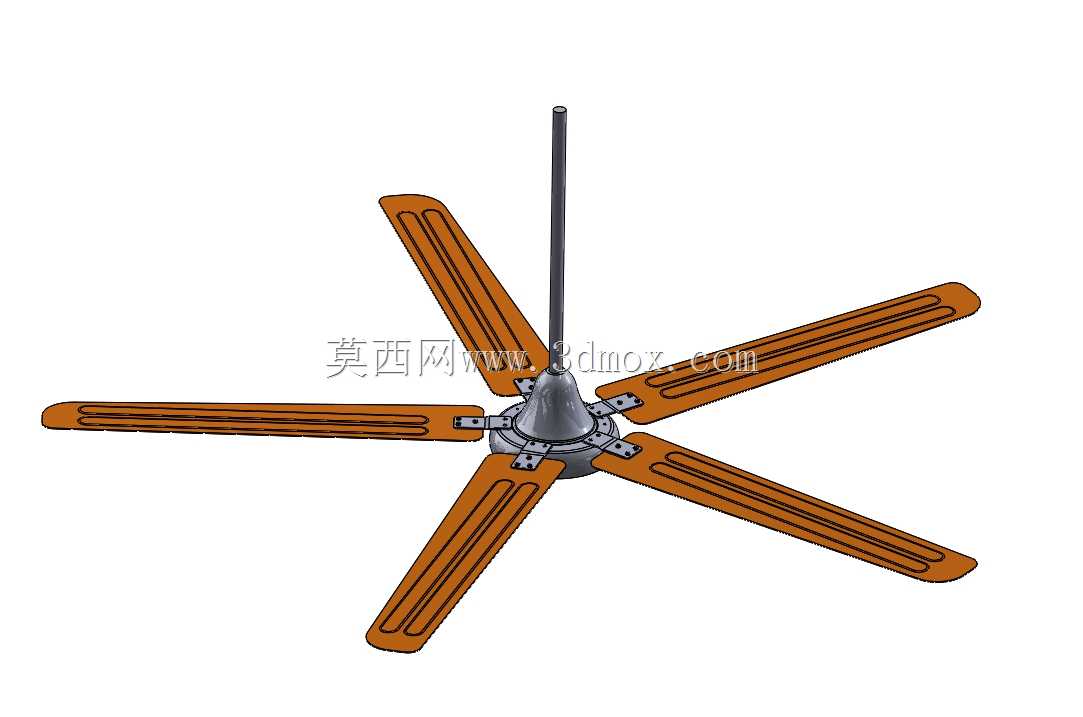

　　这次的吊扇结构设计，核心围绕两种叶片配置做了差异化的结构适配，分别对应三叶与五叶的使用需求，不同叶片数量的配置并非简单增减叶片数量，而是同步调整了叶片的安装倾角、动平衡配重区间以及电机端盖的连接孔位布局。三叶配置的风阻更小，相同转速下能够带动更大范围的空气流动，适合层高3米以上、面积偏大的空间使用，运行时的气流扰动感更明显；五叶配置的叶片切风更密集，相同风量下的运行噪音更低，气流输出更柔和，更适合层高偏低、对静音要求更高的居家卧室、小型办公区域使用。

　　从结构设计的细节来看，整套模型的安装边界做了明确的尺寸约束，顶部的吊杆采用标准的中空圆管结构，既能够穿过内部的供电线路，避免线路外露带来的安全隐患，也预留了不同长度吊杆的替换接口，可根据实际安装的层高调整吊杆长度，适配2.6米到4米之间的不同吊顶高度，吊杆与顶部安装座、下部电机主体的连接位置都设计了防脱卡扣结构，搭配锁紧螺栓实现双重固定，避免长期运行震动带来的连接松动风险。电机主体的外壳采用流线型的锥面设计，既能够减少叶片转动时的中心区域风阻，也能让表面附着的灰尘顺着锥面滑落，降低日常清洁的难度。

　　叶片部分的设计是整个结构的核心，叶片采用长条形的流线型截面，从叶根到叶尖的宽度做了渐变收窄处理，同时叶片的扭转角从根部到端部逐步调整，确保叶片转动时不同半径位置的线速度差异能够匹配对应的切风角度，避免叶尖位置产生紊流带来额外的噪音与震动。叶片与电机端盖的连接采用分体式的固定压片结构，每个叶片通过两颗对称布置的螺栓固定在电机的转子端盖上，安装时可以根据实际的动平衡测试结果微调叶片的安装角度，确保整机组装完成后动平衡精度控制在合理区间，减少高速运行时的抖动。叶片的边缘做了圆弧过渡处理，没有尖锐的棱角，既能够降低运行时的风切噪音，也能避免安装、清洁过程中划伤操作人员。

　　在实际的建模过程中，所有的连接配合位置都预留了合理的装配公差，电机主体与吊杆的配合间隙、叶片固定孔的位置公差都按照民用家电的通用装配标准做了设定，不需要额外调整就可以直接导出工程图用于生产打样。整套结构没有多余的复杂零件，整体的拆装逻辑非常清晰，日常维护时只需要松开叶片的固定螺栓就可以单独拆下叶片做清洁，不需要整体拆卸吊扇主体，降低了后期的维护成本。考虑到长期运行的结构稳定性，电机端盖与叶片连接的位置做了局部的加厚处理，避免长期受叶片离心力作用出现连接位变形的问题，吊杆与顶部安装座的连接位置设计了球形万向调节结构，即使吊顶安装面存在轻微的不平整，也能通过万向结构调整保证吊扇主体处于垂直状态，避免运行时出现偏心晃动。

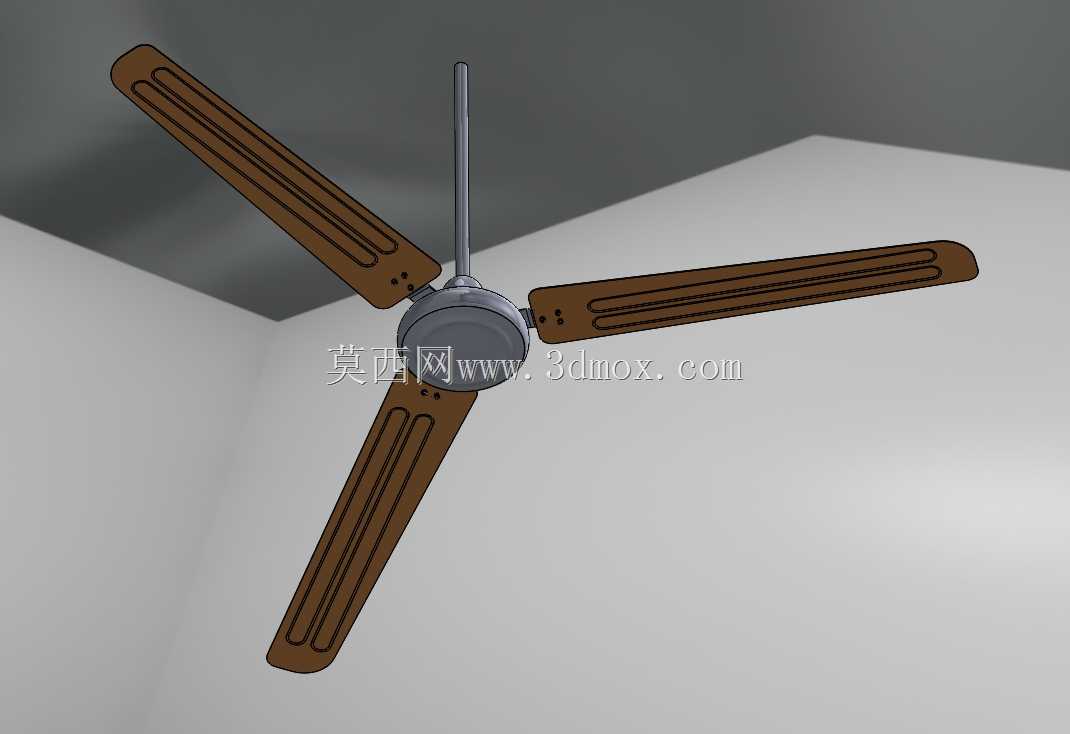

　　从安装边界的尺寸来看，整机组装完成后，三叶配置的最大旋转直径覆盖常规家用吊扇的通用尺寸，安装完成后叶片最低点距离地面的安全高度不低于2.3米，避免人员活动时误触转动的叶片，所有的外露结构件都做了圆角处理，没有突出的尖锐结构，符合民用电器的安全设计规范。两种叶片配置的电机主体安装接口完全通用，生产时只需要更换不同数量的叶片就可以实现两种配置的切换，不需要重新开模制作电机端盖，能够有效降低生产环节的模具成本，也方便后续售后环节的配件替换。
