12V10rpm微型直流行星减速电机结构

　　这款小尺寸低速直流减速电机，常被用在对输出转速要求低、安装空间紧凑的小型传动场景里，比如小型自动售货机的货道推送机构、桌面级小型传送带的驱动端、智能卫浴的翻盖传动模块、家用小型电动阀门的执行端，还有教学实验平台里的小型回转机构驱动，这类场景不需要太大的输出扭矩，但对转速稳定性、安装适配性有明确要求，10rpm的输出转速刚好匹配这类低速往复或者连续回转的动作需求，不会因为转速过快导致机构动作失控，也不会因为转速过低让动作等待时间过长。

　　从结构设计来看，这款电机采用了直流行星减速的集成式结构，后端是直流驱动的电机本体，前端集成行星减速箱，把电机本身的高转速通过行星齿轮组减速到10rpm的输出转速，同时放大输出扭矩，这种集成式的结构不需要用户额外搭配减速机构，减少了传动链的装配误差，也缩小了整体的安装占用空间。输出轴采用单出轴的设计，轴径4mm，轴伸长度15mm，这个尺寸刚好适配常见的小型联轴器、同步带轮或者直接连接小负载的执行件，轴端没有做额外的键槽设计，靠顶丝或者过盈配合就能传递扭矩，适合小扭矩的传动场景，装配起来也更便捷。

　　整体机身的直径是16mm，属于微型电机的尺寸范畴，机身的圆柱段是减速箱和电机本体的外壳，后端的方形段是电机的尾端盖和接线部位，这种圆柱加方形尾端的外形，在安装的时候可以利用方形段做周向防转，不需要额外做复杂的防转结构，直接在安装板上开对应的方形槽或者用两个安装块夹住方形段就能固定，安装方式灵活，既可以做卧式安装贴在设备基板上，也可以做法兰式安装固定在设备侧壁。

　　设计的时候首先考虑的是小空间下的传动可靠性，行星减速箱的齿轮组采用直齿行星轮结构，加工难度低，传动效率足够满足小功率场景的需求，减速箱外壳和电机外壳采用过盈压装的方式连接，保证同轴度的同时也减少了紧固件的使用，让整体外观更简洁。输出轴的轴承采用微型深沟球轴承，支撑在减速箱的前端盖位置，能承受一定的径向负载，满足直接挂载小负载的使用需求，不需要额外增加支撑轴承座，简化了用户的结构设计工作量。

　　在实际选型使用的时候，需要注意安装边界的预留，机身圆柱段直径16mm，所以安装孔的开孔直径要留0.2-0.5mm的装配间隙，输出轴15mm的轴伸长度，要保证连接的执行件不会和电机前端盖发生摩擦，预留1mm左右的安全间隙即可。接线部位在电机尾端的方形段上，接线的时候要注意正负极对应，反转的话只需要调换正负极接线就能改变输出轴的转向，适配不同的动作方向需求。另外这款电机的输出转速是额定电压12V下的空载转速，实际带负载的时候转速会有小幅下降，选型的时候要根据实际负载的扭矩需求预留15%左右的扭矩余量，避免电机长时间过载运行导致寿命缩短。

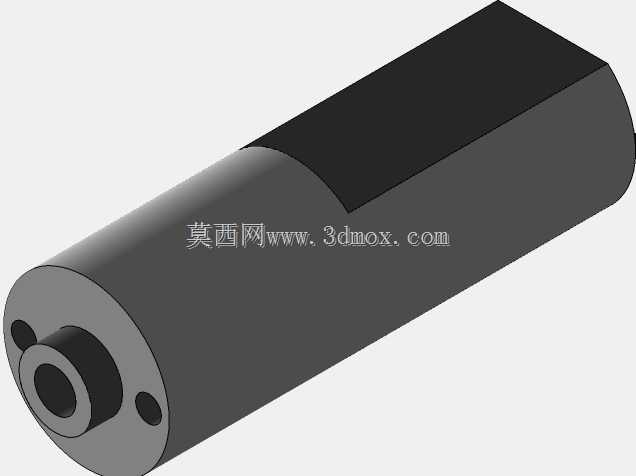

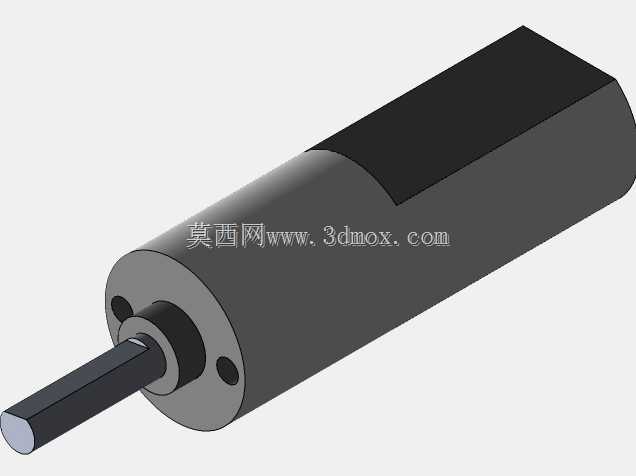

　　从三维建模的角度来看，这个模型还原了电机的所有关键安装尺寸，包括机身直径、输出轴的轴径和轴伸长度、尾端方形段的尺寸，在做设备整体装配的时候，可以直接把这个模型导入装配体，做干涉检查和安装位置的布局，不需要自己再去测绘实物尺寸，能大幅缩短结构设计的周期。模型的外观细节也还原了实物的特征，比如前端盖的固定孔位、输出轴的台阶结构、机身的分段特征，在做设备渲染或者方案展示的时候，能更真实地呈现设备的实际装配效果。
