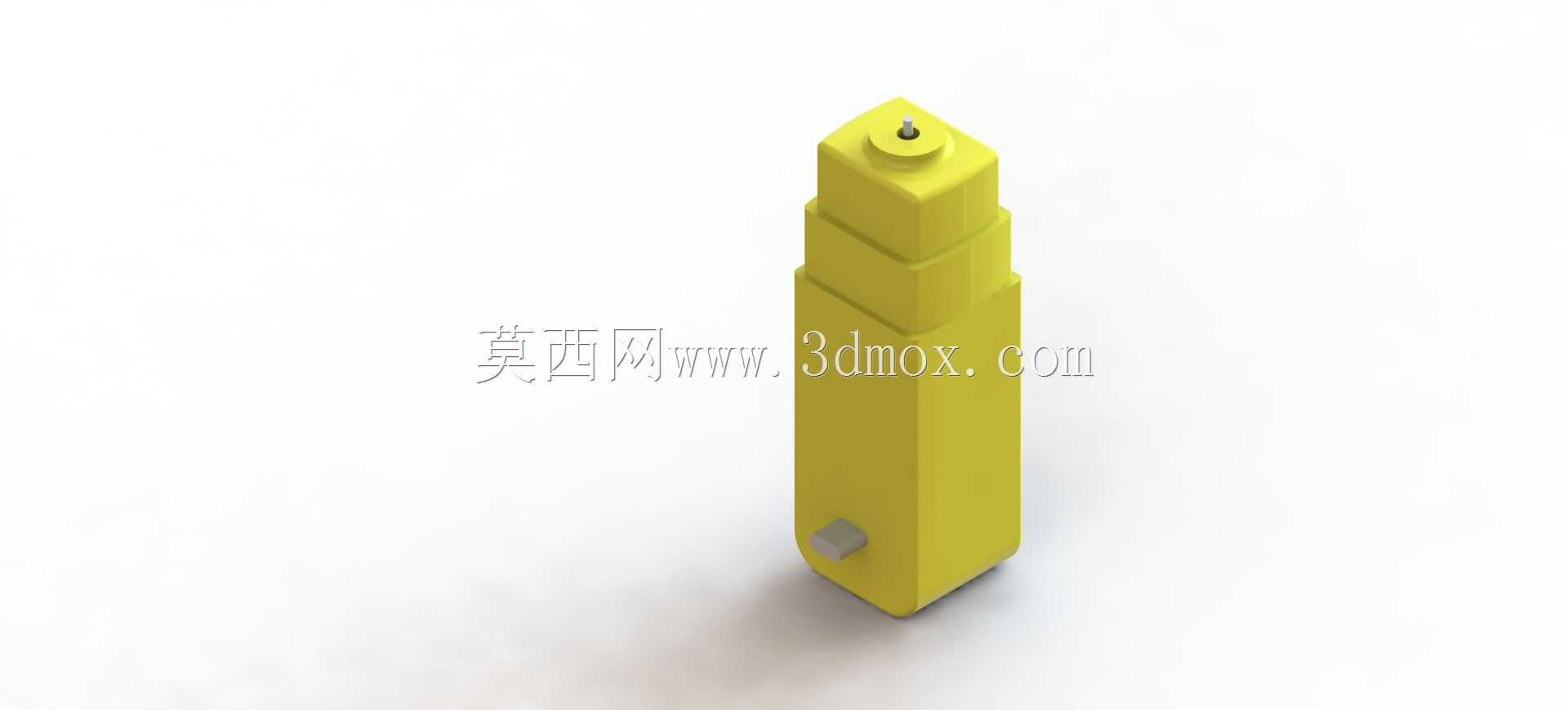

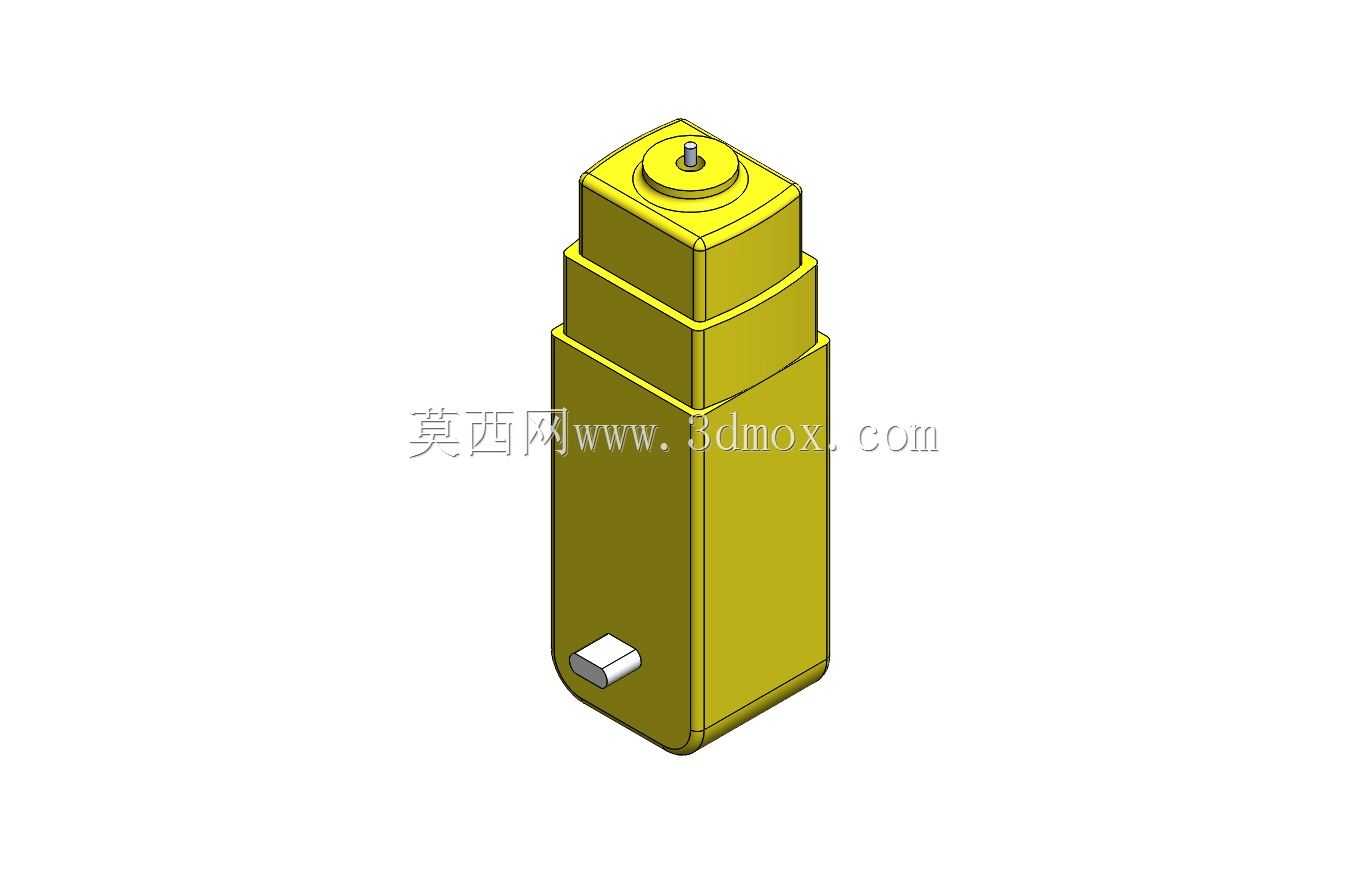

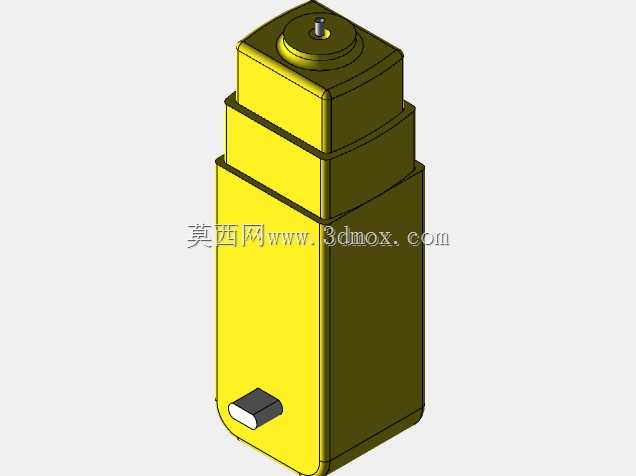

轻型BO直流齿轮电机三维结构

　　这款BO型直流齿轮电机，是面向电池供电类小型移动设备开发的动力输出部件，核心适配低电压供电场景下的扭矩输出需求，在桌面级小型机器人、教育类创客小车、微型传动模组、小型自动开合机构中都有广泛应用。从结构设计逻辑来看，这款电机采用内置齿轮组减速的集成式布局，没有将减速箱与电机本体做分体式设计，整体外壳为一体化注塑成型的长条形结构，输出轴端采用六角形定位凸台结构，能够直接与配套的塑料齿轮、传动轮做过盈配合或者卡扣式连接，省去了额外的联轴器安装空间，非常适合安装空间局促的小型设备内部。输出轴顶端做了定位轴颈设计，直径小于输出轴主体，能够直接穿入安装板的定位孔中做径向定位，安装时只需要在设备安装板上预留对应直径的通孔，再配合电机本体侧面的固定凸耳做螺丝锁紧，就能完成整机固定，不需要额外设计复杂的电机安装座，能大幅简化配套设备的结构设计工作量。

　　从实际使用特性来看，单节锂离子电池供电工况下，这款电机的空载输出转速约为200rpm，相比同电压等级的普通直流电机，内置的齿轮减速组将电机本身的高转速做了降速处理，同时将输出扭矩做了成倍提升，能够直接驱动小型行走轮、摆动机构做负载动作，不需要额外外接减速结构。很多做小型教育机器人的结构工程师在选型时，会优先考虑这类集成减速结构的BO电机，原因就在于其整体外形规整，长条形的本体可以直接嵌入设备的结构梁内部，不会额外占用设备的横向安装空间，对于内部空间排布紧凑的小型机器人来说，这种布局能够有效降低整机的外形尺寸，让设备结构更紧凑。

　　设计这款电机的三维模型时，需要重点关注几个安装边界尺寸：首先是电机本体的截面尺寸，其方形外壳的边长是配套安装槽设计的核心依据，安装槽的内尺寸需要预留0.1-0.2mm的装配间隙，避免注塑外壳的生产公差导致电机无法顺利嵌入；其次是输出轴的伸出长度，这个尺寸直接决定了传动轮的安装位置，如果配套的传动轮厚度与轴伸长度不匹配，会出现传动轮与安装板摩擦、或者传动轮固定不牢打滑的问题；另外电机尾部的出线位置也需要在结构设计时预留走线空间，避免装配时线材被外壳挤压破损。

　　在实际的设备调试场景中，这类BO电机的转速特性比较平稳，因为齿轮组采用的是直齿减速结构，传动效率较高，低电压下的启动扭矩足够带动小型负载启动，不会出现普通小直流电机低电压下堵转烧机的问题。很多创客项目里做的小型循迹小车、迷你机械臂关节，都会选用这款电机作为动力源，一方面是其重量较轻，塑料外壳的整体重量只有十几克，不会给小型移动设备带来额外的负载负担，另一方面其固定方式灵活，既可以通过侧面的凸耳做螺丝固定，也可以通过外壳的方形结构做卡槽式固定，在快速原型制作时能够大幅缩短装配调试的周期。

　　从结构建模的细节来看，这款电机的外壳分模线位置在本体中部，建模时需要预留分模线的工艺凸台，避免模型与实际生产的零件出现尺寸偏差；输出轴与本体的配合位置需要做轴肩定位，建模时要体现出轴肩的台阶结构，方便后续做装配干涉检查；侧面的固定凸耳上的安装孔为通孔，孔径对应M2规格的自攻螺丝，建模时孔位需要做沉头设计，保证螺丝锁紧后头部不会凸出于安装面，影响其他部件的装配。很多新手工程师在做这类小型电机的配套结构设计时，容易忽略电机本体的公差累积，比如外壳的长度方向公差、输出轴的同轴度公差，导致装配时出现电机卡滞、输出轴偏心的问题，在三维建模阶段就需要在安装位预留足够的调节间隙，比如安装孔做成长条孔，方便装配时调整电机的位置，保证输出轴与传动部件的同轴度。

　　这款电机的应用场景还覆盖了很多小型自动装置，比如迷你自动售货机的出货拨杆、小型智能门锁的锁舌驱动、桌面自动翻页装置的动力机构，都是利用了其低电压下扭矩充足、体积小巧的特性。在做这类设备的结构设计时，不需要额外设计电机的散热结构，因为这类小功率齿轮电机在额定负载下的发热量很低，塑料外壳本身就能够满足散热需求，只需要在安装时保证电机本体周围有少量的空气流通空间即可，不需要额外加装散热片，进一步简化了设备的结构设计。
