永磁同步轮毂电机半剖结构三维设计

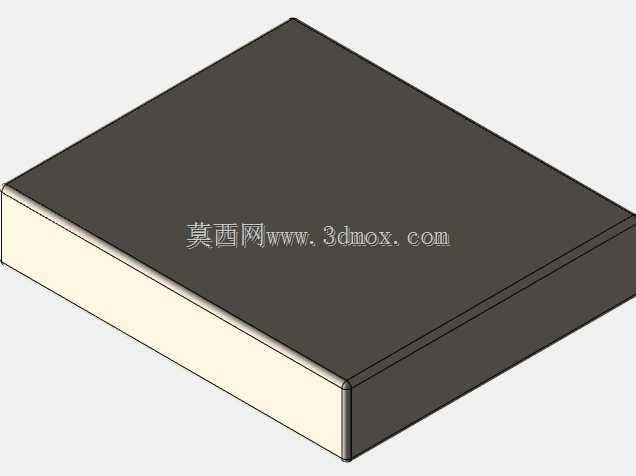

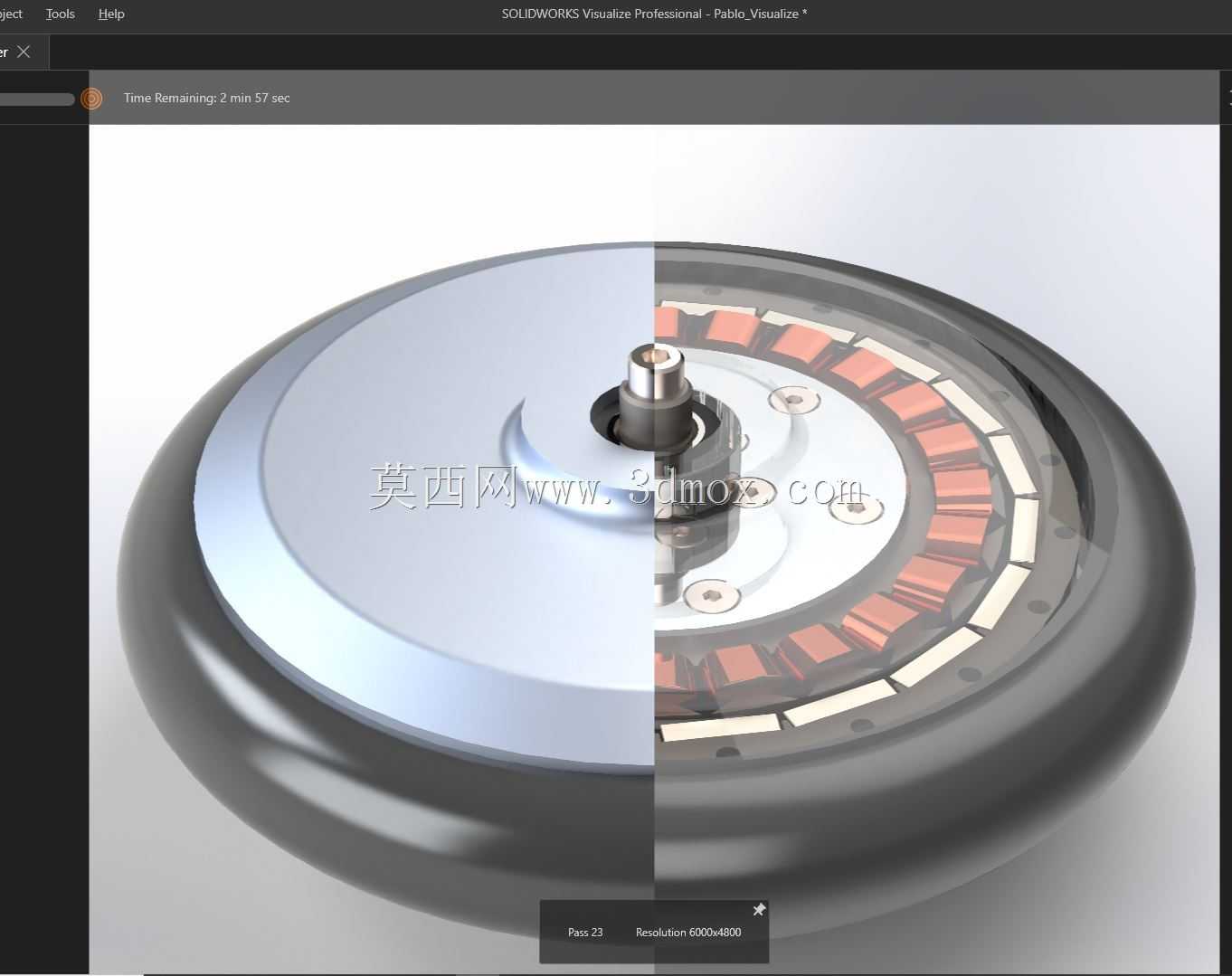

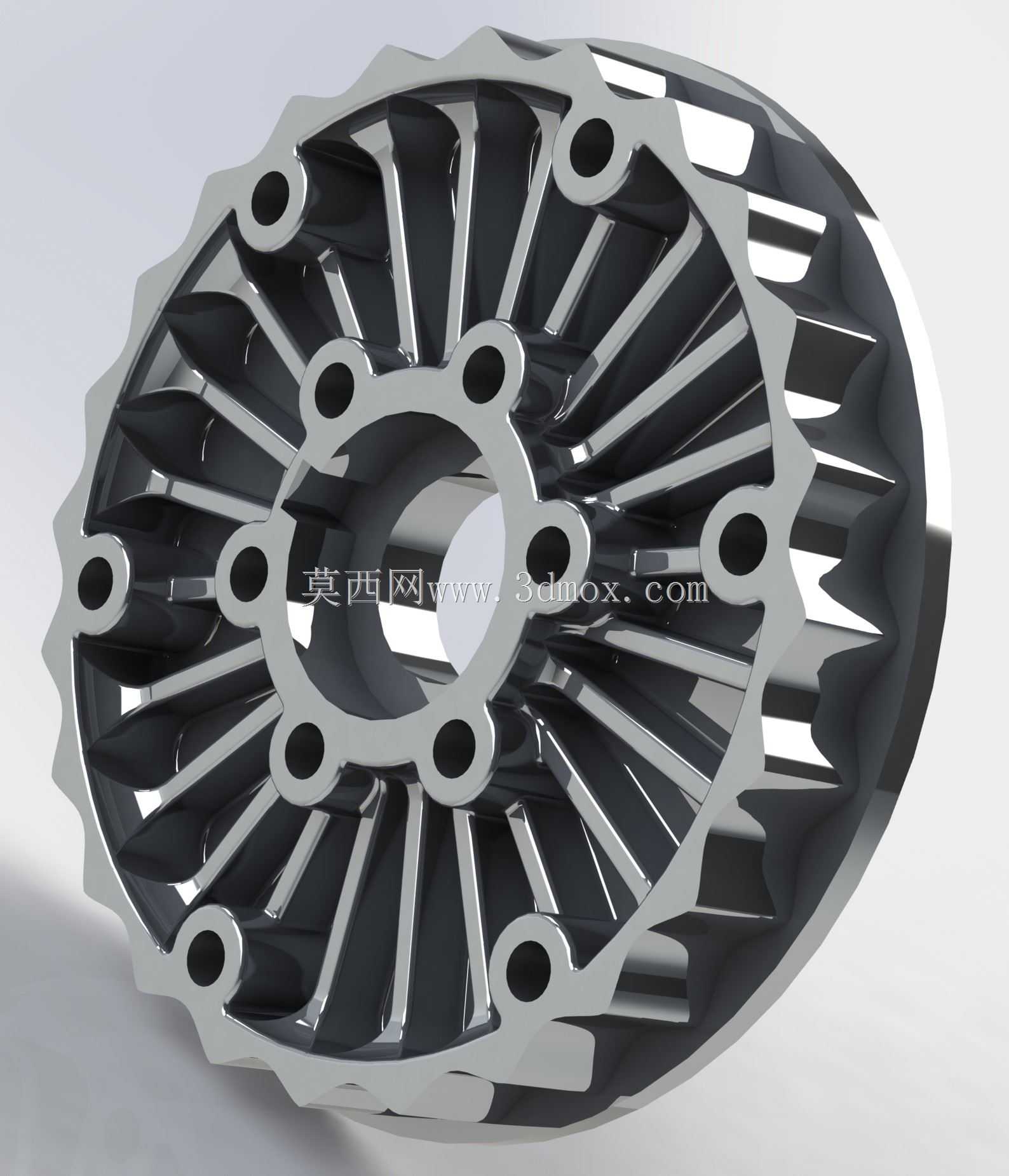

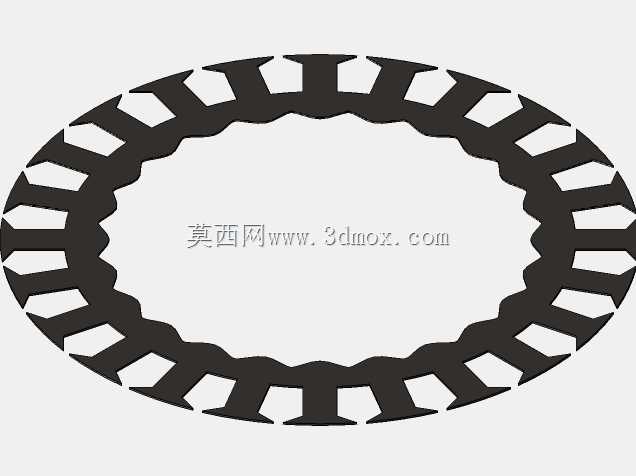

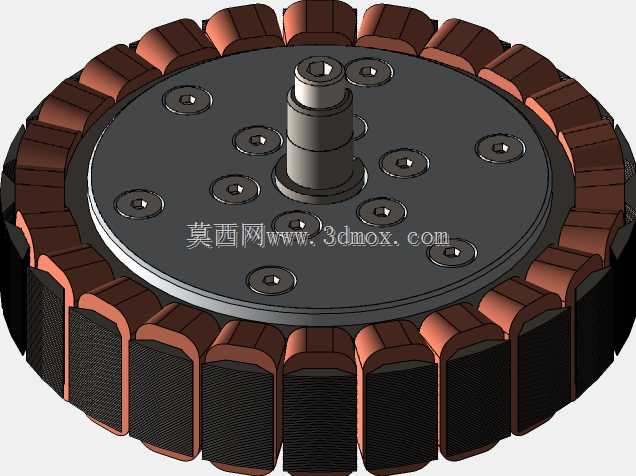

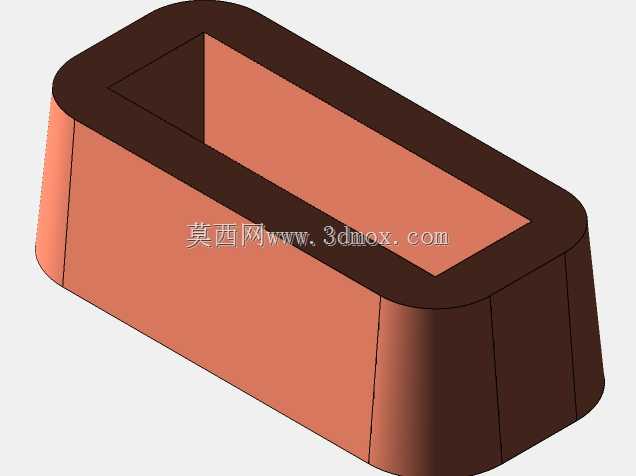

　　这款永磁同步轮毂电机采用轮边直驱的集成化设计思路，将驱动、传动、制动功能全部整合在轮毂轮辋内部，省去了传统车辆驱动系统中的差速器、半轴、减速器等多级传动部件，整套动力单元直接嵌入车轮安装空间，大幅压缩了动力传递路径的机械损耗，目前在低速电动代步车、无人配送车、特种作业巡检机器人、电动滑板等轮式移动装备领域有广泛应用空间。从结构布局来看，模型采用半剖展示形式，可清晰观察到内部定转子的配合关系：外侧轮辋集成永磁体安装位，沿圆周均匀排布的永磁体贴附于转子轭部内侧，形成均匀的径向气隙磁场；内侧定子组件采用集中绕组排布方式，绕组端部做了规整化处理，既降低了端部铜耗，也压缩了轴向安装尺寸，适配轮毂内部狭窄的轴向空间。

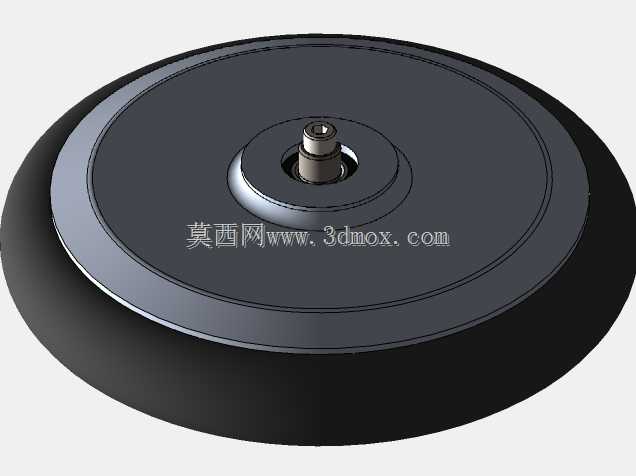

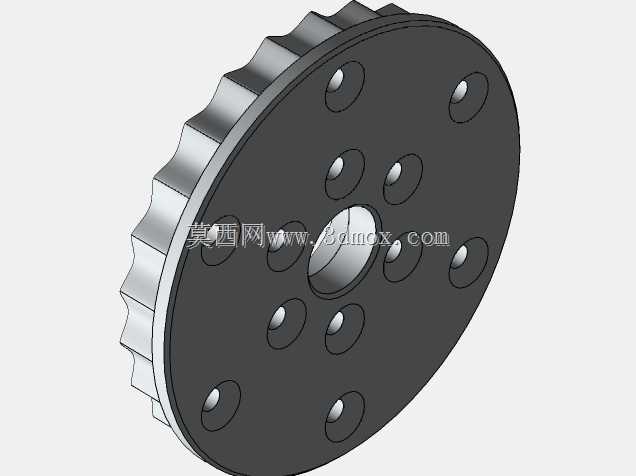

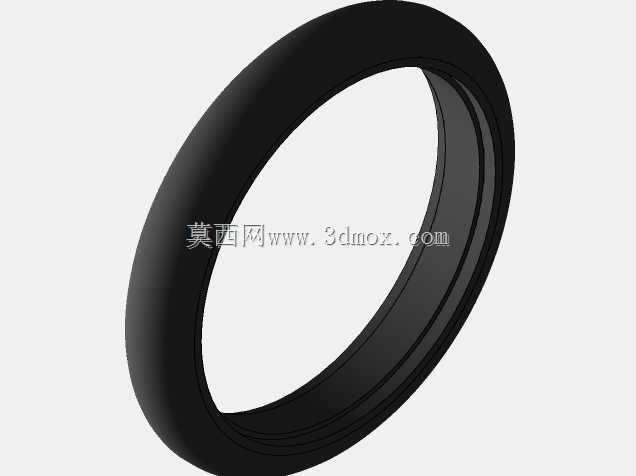

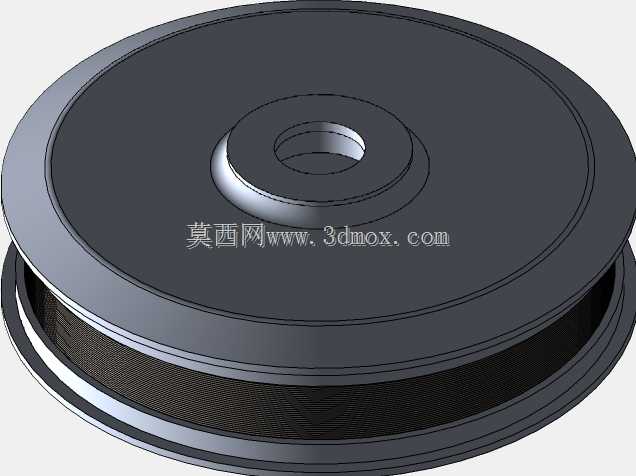

　　设计过程中优先考虑了安装边界的适配性，整体外轮廓完全匹配常规轮辋的安装尺寸，定子中心预留的轴孔与标准轮毂轴承位尺寸匹配，安装法兰的孔位排布符合通用轮边安装规范，不需要对原有车轮安装结构做大规模改造即可完成适配。转子部分的外壳做了圆弧过渡的流线型处理，既可以降低车辆行进过程中的风阻，也能避免运行中卷入杂物造成卡滞；外壳与端盖的配合面预留了密封槽位，可加装密封圈实现IP65级别的防护，满足户外雨天、多尘路况下的使用需求。定子绕组的排布经过磁路优化，每极每相槽数的选择兼顾了齿槽转矩抑制与绕组加工便利性，气隙长度控制在合理区间，既保证运行过程中定转子不会发生扫膛摩擦，也不会因为气隙过大造成磁阻上升、效率下降。

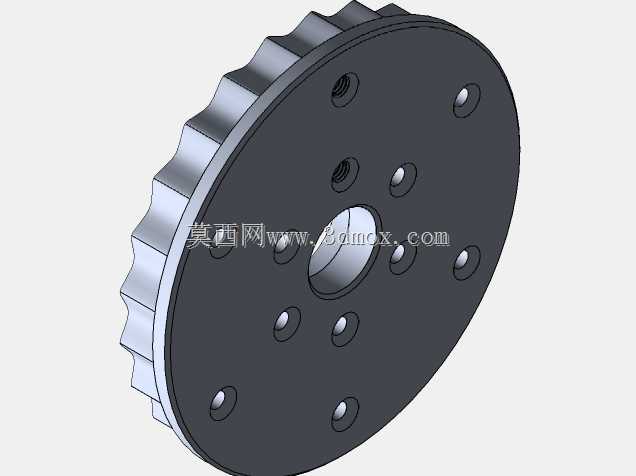

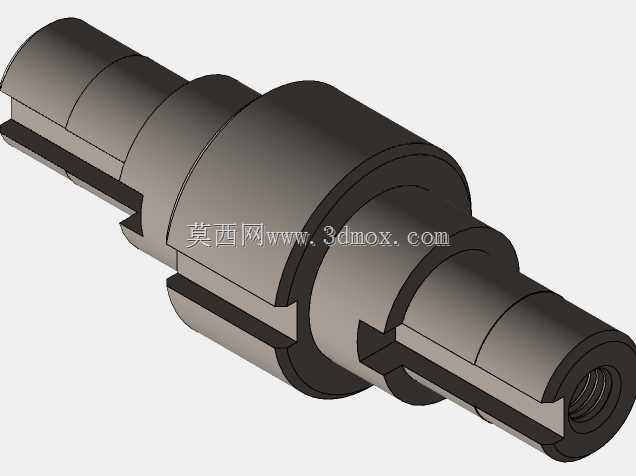

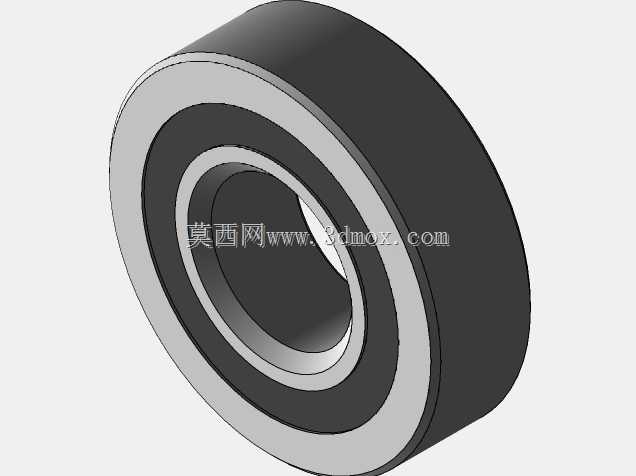

　　中心轴位集成了轴承安装位与走线通道，动力线与信号线可从轴心位置引出，避免走线外露造成磨损、拉扯问题。从实际使用场景出发，这类直驱轮毂电机没有中间传动齿轮，运行过程中传动噪音更低，维护点更少，没有齿轮磨损带来的寿命衰减问题，适合长时间连续运行的无人配送、巡检类设备；同时直驱结构的响应速度更快，转矩控制精度更高，可实现单个车轮的独立驱动控制，配合整车控制器可轻松实现差速转向、转矩矢量分配等功能，大幅提升轮式移动装备的操控灵活性。设计时还考虑了散热需求，转子轭部与外侧轮辋直接接触，可通过轮辋金属壳体将运行中产生的热量直接传导到外部，配合车辆行进过程中的气流带走热量，不需要额外加装散热风扇等附件，进一步压缩了整体结构体积。

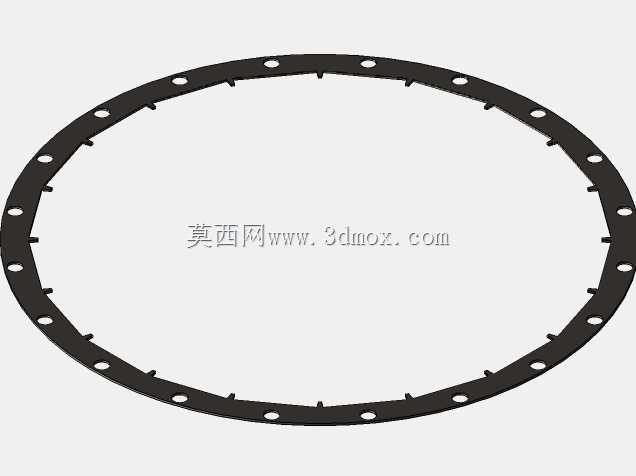

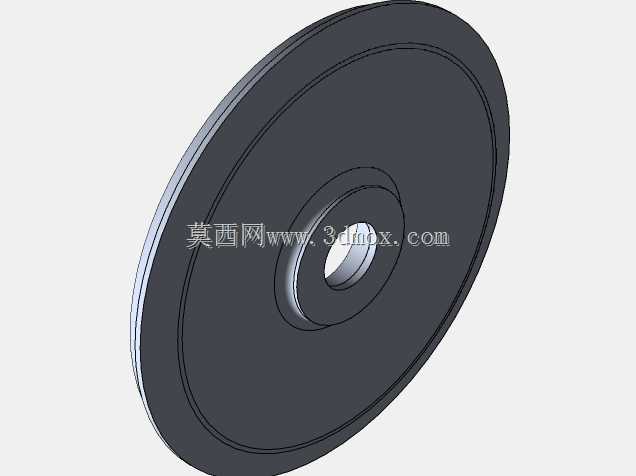

　　绕组端部与端盖之间预留了足够的绝缘间隙，避免运行振动造成绕组绝缘层磨损引发短路故障；永磁体采用嵌入式安装结构，配合耐高温粘接剂固定，可承受高转速下的离心力，不会出现永磁体脱落的故障。整个结构的零件拆分逻辑清晰，端盖、定子、转子、中心轴等部件均可独立拆分，方便后续做有限元仿真分析时单独赋予材料属性，也可直接用于生成工程图纸指导样机加工，对于做轮式移动装备动力选型、轮毂电机结构学习的设计人员来说，可直接参考其结构布局、安装尺寸边界，快速完成整车动力部分的适配设计，减少前期方案论证阶段的重复建模工作量。
