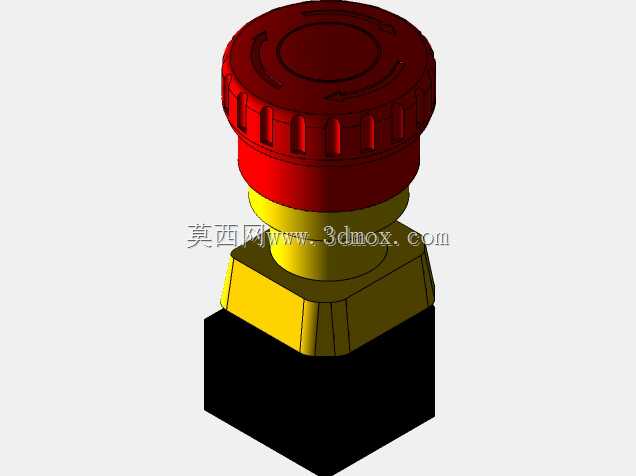

BTM22系列急停操作按钮三维结构

　　在工业设备的安全控制回路里，急停按钮是优先级最高的人机交互部件，所有涉及人员操作、存在机械运动风险的设备，从自动化产线、加工机床到物流输送设备、起重机械，都必须在操作人员可快速触及的位置布置符合安全规范的急停控件，BTM22系列急停按钮就是这类应用场景下的典型选型部件。从结构设计来看，这款按钮采用了行业通用的三段式分层结构，最顶部的红色操作头采用大直径蘑菇头造型，表面做了周向的防滑凹槽处理，即便操作人员佩戴劳保手套、或者在紧急状态下盲操作，也能快速按压触发，不会出现打滑脱手的情况，红色的配色完全符合安全控件的色彩规范，在设备的各色操作部件中具备极高的辨识度，操作人员可以在极短时间内定位到按钮位置。

　　操作头下方的黄色警示环是状态指示结构，当按钮处于正常释放状态时，黄色环完全被操作头遮挡，只有当按钮被按下触发急停后，黄色环才会露出，现场巡检人员可以远距离快速判断设备的急停状态，不需要凑近查看控件标识，大幅提升了现场安全排查的效率。最下方的黑色基座是按钮的安装固定与触点承载部分，采用标准的22mm面板安装开孔尺寸，这是工业控制按钮的通用安装规格，不需要为这款控件单独定制安装孔位，设备面板加工时直接套用标准开孔工艺即可，基座的六边形防转结构可以卡在面板开孔的配套防转槽内，避免按钮在按压、旋转复位的过程中跟转，保证内部触点的对位精度不会因为长期操作出现偏移。

　　从功能逻辑上，这款急停按钮采用按压触发、旋转复位的机械结构，按下操作头后内部的常闭安全触点会瞬间断开，直接切断设备的动力回路控制电源，让运动部件在最短时间内停止运行，复位时需要顺时针旋转操作头才能让按钮弹回正常状态，这种结构可以避免误碰复位导致的设备意外启动，必须由操作人员手动确认现场安全后才能解除急停状态，完全符合机械安全的设计规范。在三维建模的过程中，结构工程师需要重点关注几个安装边界尺寸：首先是操作头突出面板的高度，要保证在操作人员的手掌触及范围内，同时不能突出过高避免被意外剐蹭触发；其次是基座在面板后方的深度尺寸，要和电控柜内部的走线空间匹配，避免和柜内的线槽、其他电气元件产生干涉；另外按钮的按压行程参数也要和实际产品一致，行程过短容易出现误触发，行程过长则会导致紧急状态下按压到位的时间变长，影响安全响应速度。

　　这类急停按钮的触点模块通常采用模块化设计，可以根据设备的安全回路需求搭配不同数量的常开、常闭触点，建模时也预留了触点模块的扩展接口，不需要改动主体结构就能适配不同的接线需求。在实际的设备布局设计中，急停按钮的安装位置通常会布置在操作面板的边角区域、设备进出料侧的显眼位置，同时要保证按钮周围没有其他遮挡部件，操作半径覆盖操作人员的常规作业范围，这款按钮的外形尺寸完全符合这类布局的要求，蘑菇头的直径大小既保证了操作的便利性，也不会占用过多的面板空间，给其他操作按钮、指示灯留出足够的布置位置。从结构强度来看，按钮的操作头采用耐冲击的工程塑料材质，能够承受紧急状态下的大力按压，不会因为冲击力过大出现破裂损坏，基座部分采用高强度绝缘材料，满足电控设备的电气绝缘要求，安装卡扣的结构可以快速完成面板固定，不需要额外的紧固件，装配效率更高，适合批量设备的生产装配。
