自粘式黑色电缆扎带安装固定座结构

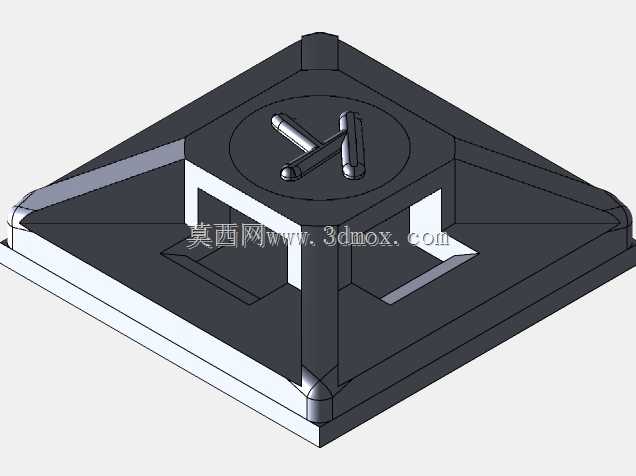

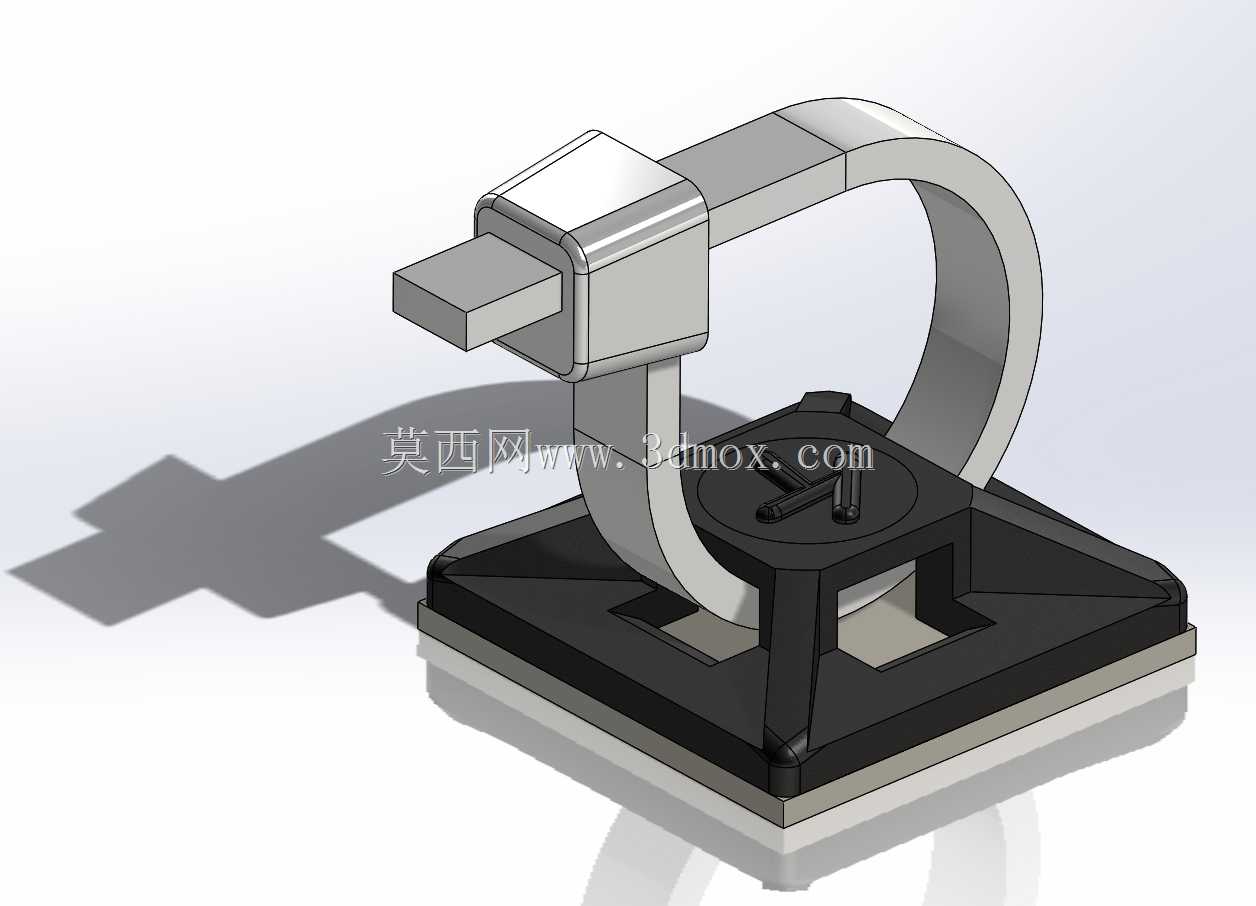

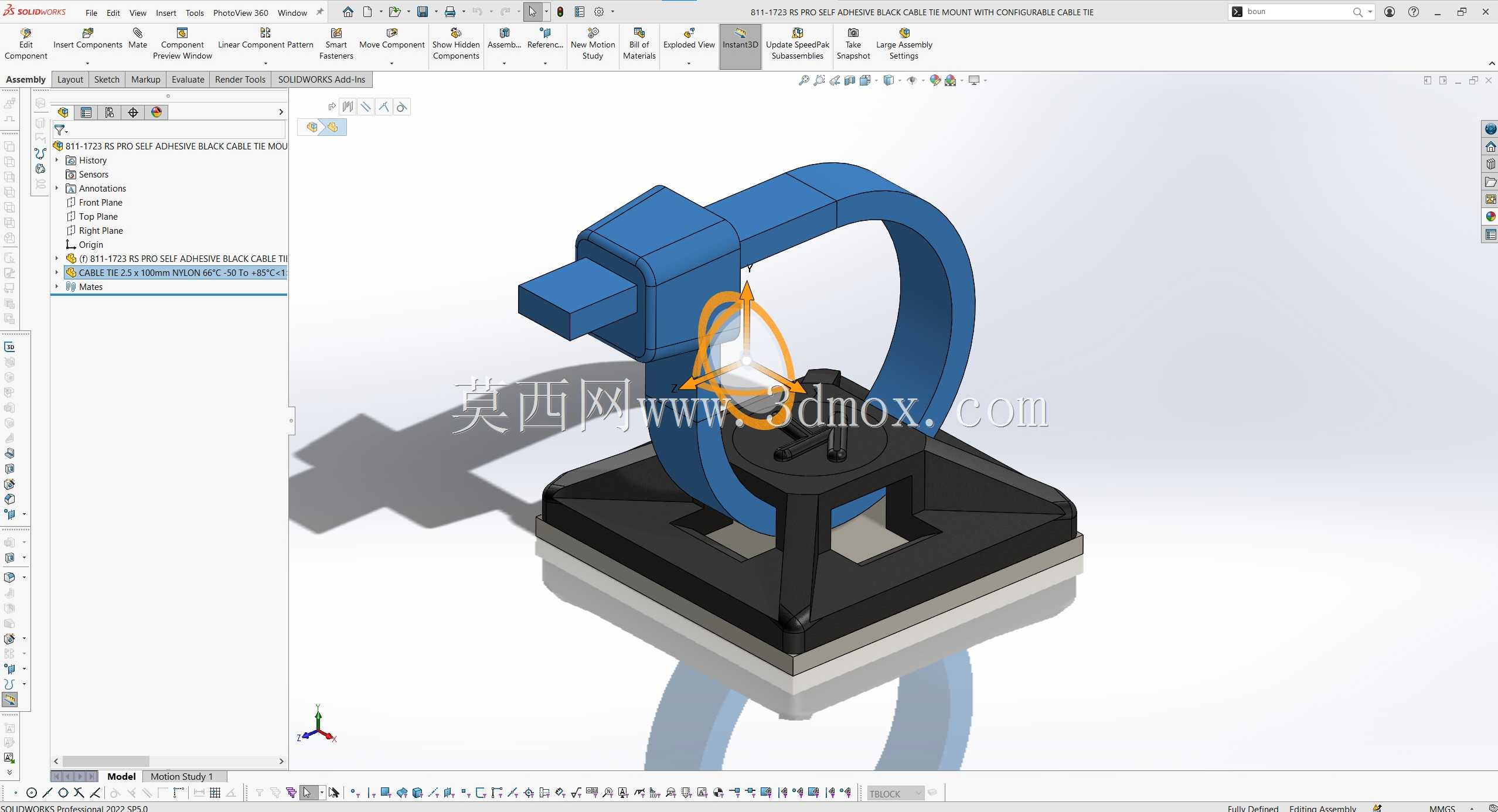

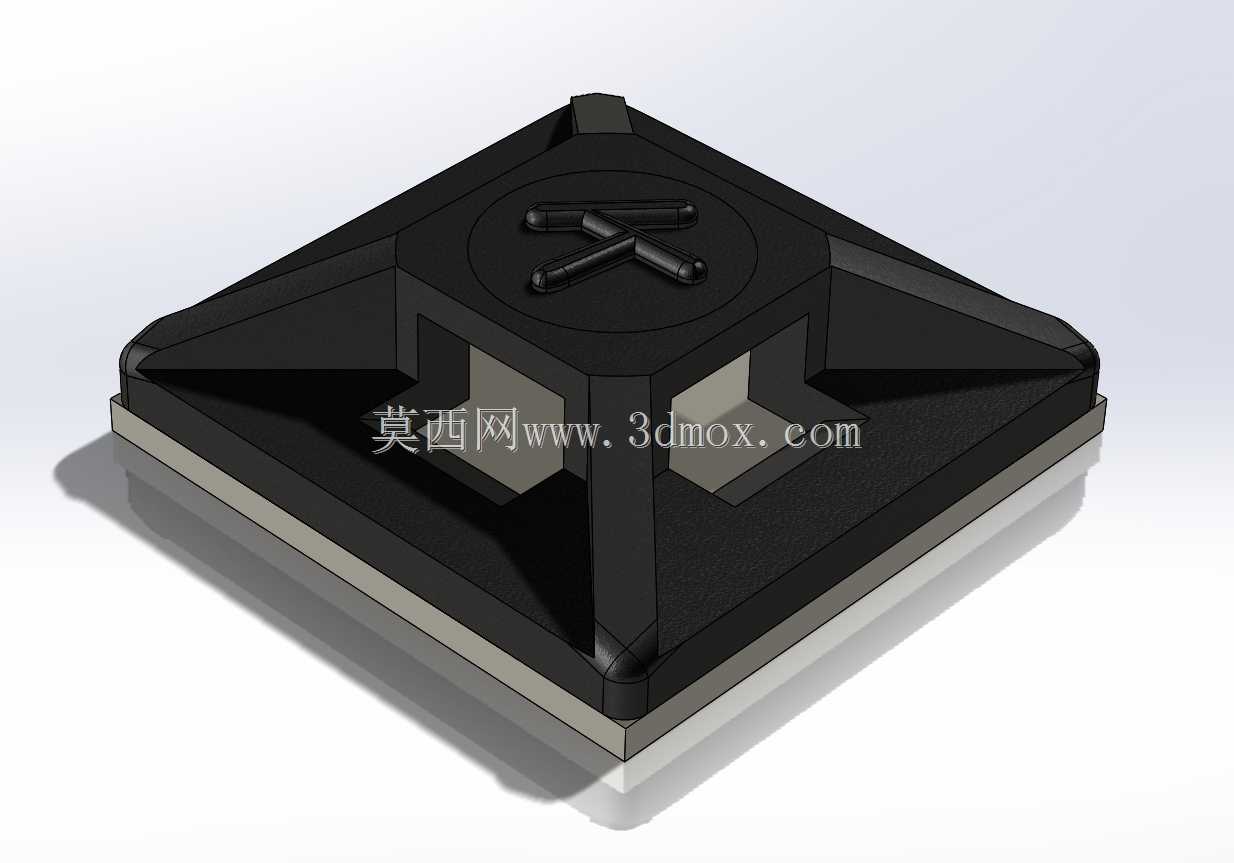

　　从安装边界来看，这款固定座的基面占用尺寸为12.5x12.5mm，整体高度3.2mm，属于薄型安装件，不会在安装后突出过多占用布线空间，哪怕是在设备外壳与内部元器件间隙较小的区域，也不会出现安装后干涉元器件装配的问题。固定座顶部设计有十字型的扎带穿入槽，适配宽度2.5mm的常规尼龙扎带，穿入后可以从四个方向出线，布线时不需要刻意调整固定座的粘贴角度，就能适配不同走向的线缆固定需求，不管是水平走线、垂直走线还是斜向布线，都能顺利穿入扎带完成捆扎。设计这款固定座的三维模型时，首先要考虑的是背胶粘贴面的平面度，建模时底部平面不能设置拔模斜度，否则实际注塑成型后底部会出现轻微的弧度，导致背胶和安装面的有效接触面积减小，粘接牢固度下降，很容易出现线缆拉扯后固定座脱落的问题。其次是扎带穿槽的尺寸公差，槽宽要比适配的2.5mm扎带留出0.3-0.5mm的间隙，既不能太窄导致扎带穿入困难，也不能太宽使得扎带捆紧后在槽内出现窜动，起不到固定线缆的作用。做设备布线、机柜理线的工程师都清楚，零散线缆如果没有可靠的固定点位，后期运维时很容易出现线缆拉扯移位、接头松脱的问题，尤其是在钣金机柜内壁、塑料设备外壳这类不方便打孔攻丝的安装面上，传统的螺丝固定式扎带座根本没法用，背胶自粘型的扎带安装座就成了这类场景的首选固定件。这款黑色自粘扎带安装座，主体采用尼龙材质注塑成型，整体为方形锥台结构，底部是平整的粘贴面，能够和光滑的安装基面完全贴合，保证背胶的粘接强度不会因为接触面存在缝隙打折扣。

　　固定座的锥台侧壁做了加厚的加强筋结构，从底部四个角延伸到顶部穿槽位置，别看这个零件尺寸小，要是侧壁做的太薄，捆扎扎带时用力过大很容易把固定座撑裂，加强筋的存在可以在不增加整体壁厚、不提升材料成本的前提下，大幅提升固定座的结构强度，哪怕捆扎多根线缆时扎带拉力较大，也不会出现固定座开裂损坏的情况。在实际应用场景里，这类自粘扎带座的使用范围非常广，小到家用电器的内部布线，大到工业控制柜、自动化设备的线缆整理，甚至是汽车内饰板后方的线束固定，都能看到这类零件的身影。和螺丝固定的扎带座相比，它不需要在安装面上钻孔，不会破坏设备外壳或者机柜壁的防护性能，尤其是在一些有密封要求的设备外壳上，打孔会破坏外壳的IP防护等级，用背胶固定的扎带座就完全没有这个问题，粘贴后不会破坏基面的完整性。另外在一些临时布线、样机试制的场景里，使用自粘扎带座可以快速调整固定点位，不需要反复打孔攻丝，调整布线方案时只需要把固定座揭下重新粘贴即可，能够大幅提升样机布线的效率。

　　建模过程中还要注意固定座底部的边缘做了微小的圆角处理，这个细节很容易被忽略，要是底部边缘做的太锋利，粘贴后背胶受到长期拉扯时，边缘位置很容易出现应力集中，导致背胶从边缘开始起翘脱落，微小的圆角可以让背胶在边缘位置平滑过渡，减少应力集中的问题，提升长期使用的粘接可靠性。顶部的十字穿槽交叉位置做了圆弧过渡，避免扎带穿过时被尖锐的槽边割伤，尼龙扎带虽然有一定的韧性，但如果长期和尖锐棱角接触，加上设备运行时的振动磨损，很容易出现扎带断裂的问题，圆弧过渡的设计可以有效延长扎带的使用寿命，减少后期维护更换扎带的频率。

　　这款固定座选用黑色尼龙材质，一方面是黑色尼龙的耐老化性能更好，在设备内部长期使用不容易出现变色、脆化的问题，另一方面黑色的外观和大部分黑色线缆、深色设备内壁的配色更协调，不会因为固定座颜色太突兀影响设备内部的整洁观感。在选型使用时需要注意，这类自粘固定座的粘接强度和安装基面的清洁度有很大关系，粘贴前需要把安装面的油污、灰尘、脱模剂全部擦拭干净，否则背胶的粘接强度会大幅下降，容易出现脱落的情况；如果是在粗糙的墙面或者不平整的安装面上使用，不建议选用这类背胶固定的扎带座，还是要选用螺丝固定的型号才能保证固定可靠性。
