3.5毫米面板安装三极立体声插孔结构

　　在音频设备、工业控制人机交互终端、测试仪器面板的结构设计中，音频接插件的选型与安装适配是经常遇到的细节问题，这类三极3.5mm面板安装插孔，是兼顾民用音频接入与工业信号传输的常用接插件，很多刚接触结构设计的工程师容易忽略这类小零件的安装边界，导致后期面板开孔、引脚焊接出现干涉问题。

　　这类插孔的核心用途是实现3.5mm规格TRS音频插头的机械固定与电气连接，三极结构分别对应左声道、右声道与公共接地端，除了常规的音频信号传输，在部分小型工业设备上也会被用作低速控制信号的接入接口，凭借成熟的插拔结构与低廉的成本，在各类需要外接音频输入输出、手持调试信号接入的设备上应用极广，从桌面功放、便携测试仪器到工业设备的音频告警外接接口，都能见到这类接插件的身影。

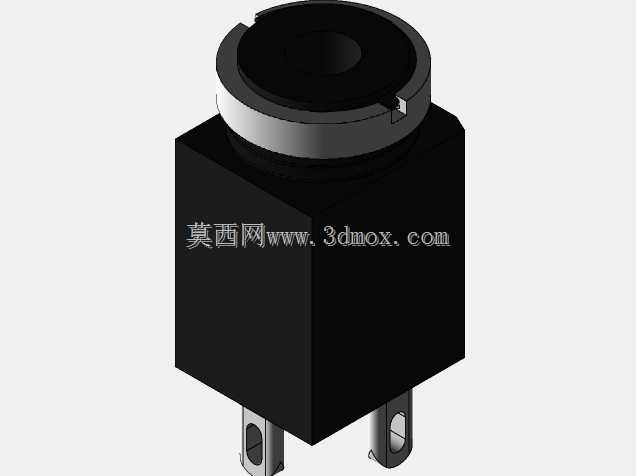

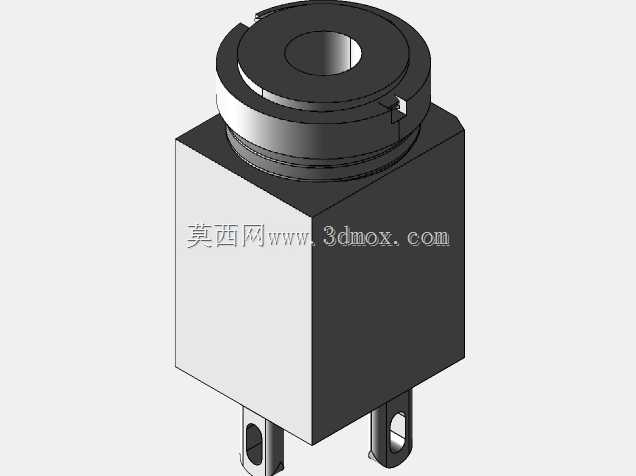

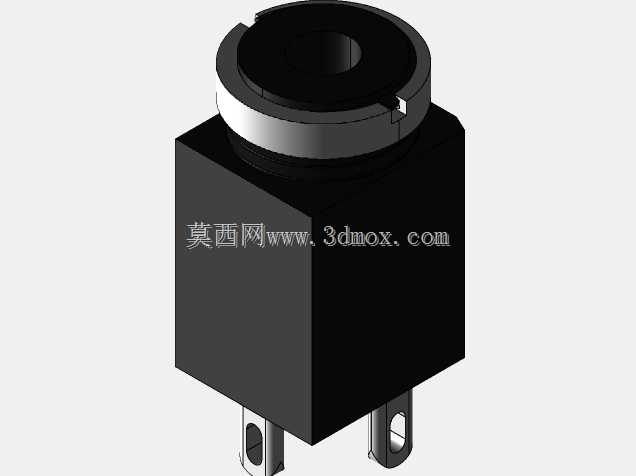

　　从结构设计角度看，这款插孔采用黑色PBT材质作为主体绝缘结构，这种材料具备优秀的绝缘性能与耐温特性，能够满足波峰焊工序的温度要求，不会在焊接过程中出现壳体融化、引脚移位的问题。触点部分采用镀银处理，相比普通镀锡触点拥有更低的接触电阻，能够减少音频信号传输过程中的损耗，同时提升触点的抗氧化能力，延长接插件的插拔使用寿命。插孔的接口端带有定位凸台，在面板安装时可以嵌入面板对应的定位缺口内，避免拧紧固定螺母时插孔本体跟转，导致内部引脚错位、接线断裂。

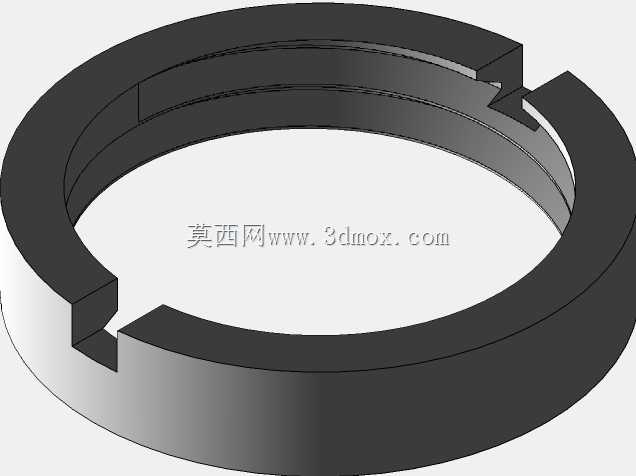

　　安装边界方面，这款插孔为面板嵌入式安装结构，前端的金属衬套部分穿过面板预留的安装孔，通过配套的薄型螺母从面板外侧锁紧固定，设计时需要注意面板开孔直径需要匹配衬套外径，同时预留凸台对应的缺口位置，避免装配时出现卡滞。插孔主体为方块结构，在面板后方需要预留足够的容纳空间，不仅要容纳方块本体的尺寸，还要给引脚的焊线、PCB插装预留操作空间，垂直主体定向的引脚设计，既可以适配PCB板直插焊接，也可以方便手工焊接导线，引脚间距符合常规接插件的安全间距要求，焊接后相邻引脚之间不会出现短路风险。

　　设计这类接插件的三维模型时，首先要还原前端插孔的插拔配合尺寸，保证标准3.5mm音频插头能够顺畅插入，插拔力度符合行业通用标准，不会出现过松接触不良或者过紧插拔困难的问题。其次要准确还原面板安装的配合尺寸，包括衬套的外径、螺纹规格、定位凸台的尺寸与位置，这些尺寸直接影响实际装配的适配性，如果尺寸偏差会导致面板安装后出现歪斜、固定不牢的问题。引脚部分的长度、间距与位置也需要精准建模，方便设计人员在进行PCB Layout时准确对应焊盘位置，避免出现引脚与焊盘错位无法焊接的问题。另外，插孔尾部的方块结构棱角需要做适当的工艺倒角，还原实际注塑零件的工艺特征，避免模型出现尖锐直角不符合实际生产工艺的问题。

　　在实际选型应用中，这类插孔的额定电压参数能够满足常规音频信号与低压控制信号的传输要求，500V交直流的耐压能力，也让它可以在部分需要高压隔离测试的信号接入场景中使用，不会出现触点击穿的问题。垂直向下的引脚布局，让它在设备内部的走线更加规整，相比弯脚款式更适合面板后方空间纵深充足的设备结构，焊接后的引脚受力方向与插拔方向垂直，能够减少长期插拔使用后引脚开焊的风险。很多工程师在设计面板结构时，容易忽略插孔后方的走线弯曲半径，导致装配时导线被挤压在插孔本体与设备内部结构之间，长期使用后出现线皮破损、信号短路的问题，建模时准确还原插孔的整体外轮廓，能够帮助设计人员提前校验内部空间，规避这类装配干涉问题。
