PT-10水平安装垂直调节微调电位器结构

　　做消费类电子、小型工控板卡的结构设计时，板载可调元件的选型和安装适配永远是绕不开的细节，PT-10这类卧式直插微调电位器，是小信号电路参数校准场景里用得极多的一款元件。不同于多圈精密电位器用于需要精细校准的高精度测量回路，这款PT-10属于单圈碳膜微调件，调节行程对应270度左右的旋转角度，足够覆盖常规电路里的分压、限流参数微调需求，比如开关电源的输出电压校准、音频回路的增益微调、传感器信号的零点偏移调整，都能看到这类元件的应用。

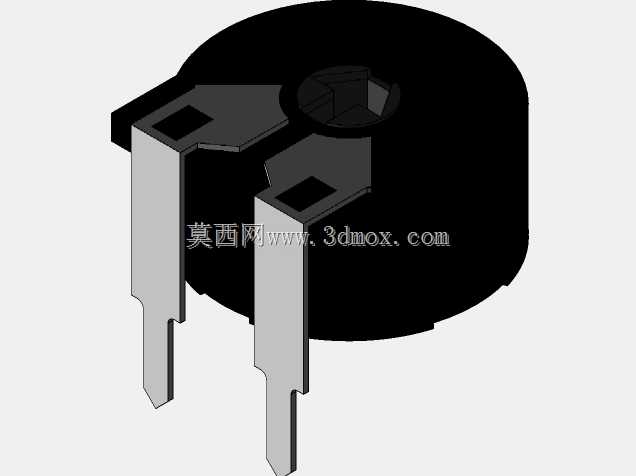

　　从结构设计逻辑来看，这款电位器采用水平安装、垂直调节的布局，两个直插引脚平行伸出，焊接到PCB板后元件主体平贴板面，顶部的调节槽垂直于板面朝上，生产调试或者售后维护时，不需要倾斜螺丝刀，直接从板卡正面垂直插入一字螺丝刀就能完成参数调整，相比侧调的卧式电位器，对结构件的开孔位置要求更低，不需要在板卡侧面预留调节操作空间，非常适合紧凑布局的板卡设计。

　　建模还原这款元件的时候，首先要卡准的是安装边界尺寸：主体圆盘的外径是10mm，这也是PT-10命名里10的来源，主体厚度控制在5mm以内，两个引脚的中心间距是5mm，引脚宽度1mm，厚度0.5mm，引脚伸出主体底部的长度是3.2mm，刚好匹配常规1.6mm厚度PCB的波峰焊或者回流焊插装要求，焊盘设计的时候按照引脚尺寸做0.8mm宽、2mm长的椭圆形焊盘，两个焊盘中心距严格对齐5mm，就能避免插装时出现引脚歪斜、浮高的问题。

　　元件的调节槽是标准一字槽，槽宽0.6mm，深度1.2mm，适配常规的2mm一字螺丝刀，设计外壳结构件的时候，如果需要预留调节孔，开孔直径做3mm就足够，开孔中心要和电位器调节槽中心严格同轴，偏差不能超过0.5mm，不然螺丝刀插进去会蹭到孔壁，没法顺畅调节。另外要注意，这款电位器的主体侧面有两个小的定位凸点，在PCB上对应位置做两个0.5mm的定位缺口，焊接的时候可以卡住元件，避免焊接过程中元件旋转导致引脚错位，也能防止调节的时候元件跟着螺丝刀转动，把焊盘扯掉。

　　从实际使用的工况来看，这款电位器的额定功率是0.1W，最高工作电压50V，只适合小信号回路的参数调整，不能用在功率回路里做限流，不然碳膜层会因为过流烧毁。它的旋转力矩设计得比较适中，大概10mN·m，既不会因为设备运输过程中的震动导致参数偏移，也不会因为调节力矩太大拧坏碳膜层。建模的时候要注意引脚的折弯角度，两个引脚都是从主体底部垂直伸出，没有预折弯，所以在做板卡堆叠设计的时候，电位器主体下方不能布置过高的表贴元件，至少要预留0.5mm的安全间隙，避免元件贴装的时候压到下方的表贴件造成短路。

　　很多新手工程师在选型的时候容易把PT-10和PT-15电位器搞混，两者的安装布局类似，但PT-15的主体直径是15mm，功率更大，调节精度也稍高，但是占用的板面积大很多，在紧凑的消费类电子产品里，PT-10的尺寸优势更明显。另外要注意，这类碳膜微调电位器不适合频繁调节的场景，它的设计寿命是200次旋转循环，如果是需要用户经常调节的功能，要选带轴柄的面板安装电位器，而不是这种板载微调件，不然碳膜磨损后参数会漂移，影响电路稳定性。

　　在三维建模的细节处理上，主体的黑色绝缘外壳是酚醛树脂材质，表面是哑光磨砂质感，建模的时候不要做高光镜面处理，引脚是镀锡铜材质，表面有金属光泽，调节槽内部的碳膜层不需要做太细致的还原，但是要把槽的深度和宽度做准确，不然导出工程图的时候，结构件的调节孔位置会出现尺寸偏差。另外，两个引脚的末端要做轻微的倒角处理，和实际生产中的引脚剪脚工艺一致，这样在做装配干涉检查的时候，不会因为引脚边缘的尖锐棱角误判干涉。

　　做板卡布局的时候，这款电位器要尽量远离发热元件，比如功率电阻、整流桥这些工作时温度超过80℃的元件，因为高温会加速碳膜层的老化，导致参数漂移，缩短元件使用寿命，最好在电位器和发热元件之间预留至少3mm的间距，或者布置隔热的铜箔做屏蔽。如果是在有三防漆涂覆要求的板卡上，要注意调节槽位置不能被三防漆覆盖，不然会堵死调节孔，后期没法调整参数，建模的时候可以在调节槽位置标注涂覆遮蔽区域，给生产工艺做提示。
