250V带易熔门电源保险丝座结构设计

　　在低压配电末端、工控设备内置供电回路、小型机电产品电源输入段，这类带集成易熔门的250V保险丝座是极为常见的电路保护载体，不同于外置式保险丝管座，这款产品将电源输入接插、保险丝承载、熔断防护三个功能整合在同一个注塑壳体内，大幅减少了设备内部的布线节点，降低了接插松动带来的接触电阻过大风险。从实际选型适配来看，这类部件常被用在桌面型工业控制终端、小型开关电源模块、实验室台式测试仪器、商用小家电的电源输入端口，替代传统分离式的品字插座加外置保险丝座的组合方案，能有效压缩设备面板的开孔数量，让整机外壳的防护完整性更好。

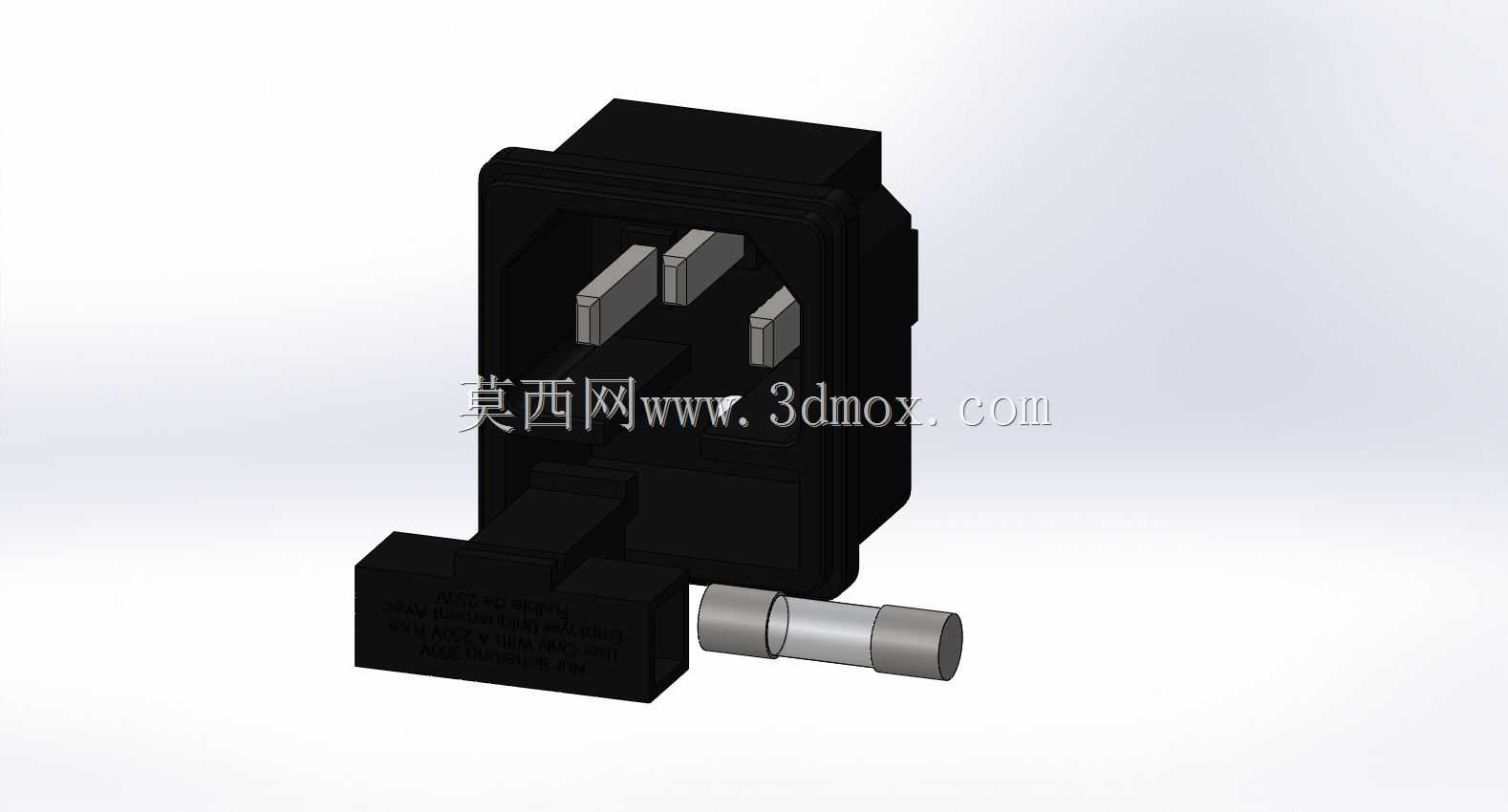

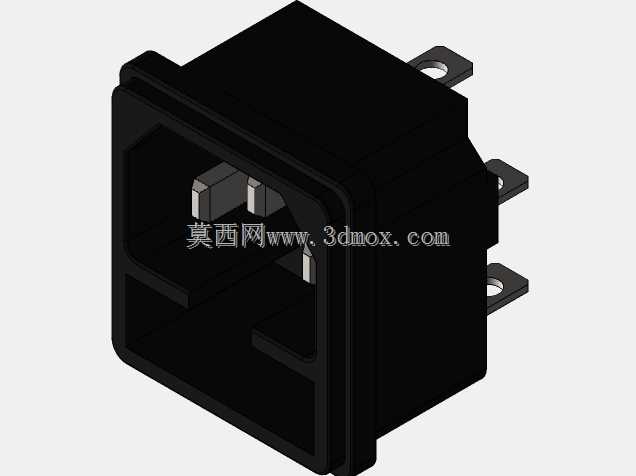

　　从结构设计逻辑上拆解，这款保险丝座的主体采用阻燃黑色热固性塑料作为基座材质，接触弹片使用锡磷青铜冲压成型后做镀镍处理，既保证了插合时的接触压力足够，长期使用不会出现弹性衰减，也能避免铜基材氧化导致的导通不良。易熔门的结构是这款部件的设计核心，不同于常规需要拧开螺丝或者拔出卡扣才能更换保险丝的结构，这个易熔门和基座采用一体化的薄连接筋设计，当回路出现过流导致保险丝管温度异常升高时，连接筋会在设定温度阈值下软化断开，让易熔门自动弹开，一方面形成明显的断电可视标识，避免运维人员在未断电状态下直接触碰带电部位，另一方面也能在保险丝熔断产生微量电弧时，通过门体的弹开形成局部泄压间隙，避免壳体内压力积聚。

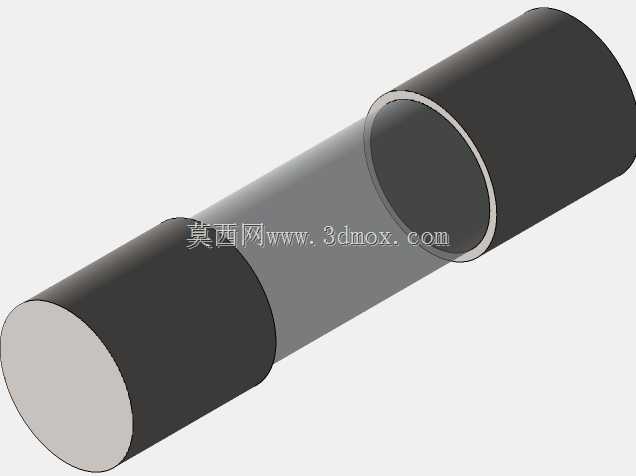

　　安装边界方面，这款保险丝座采用面板嵌入式安装结构，基座后侧设置有两个对称的弹性卡扣，适配1.0mm到2.5mm厚度的设备面板，安装时只需要在面板上开出对应尺寸的矩形开孔，将基座从面板外侧推入即可完成固定，不需要额外加装螺丝或者固定压片，装配效率比传统螺丝固定的座体提升近60%。接插端的尺寸完全兼容国标10A三扁插的接触间距，插片厚度为0.8mm，插入深度控制在12mm，既保证插合后不会因为设备振动出现松脱，也不会因为插入过深导致插片根部应力集中出现断裂。保险丝仓位于易熔门内侧，适配标准5×20mm尺寸的玻璃管或者陶瓷管保险丝，仓体内的两个接触弹片采用圆弧抱合结构，和保险丝端帽的接触面积不小于端帽圆周的三分之一，能有效降低接触部位的温升，在额定10A电流长期工作时，接触点的温升不会超过40K，满足低压电器的安全规范要求。

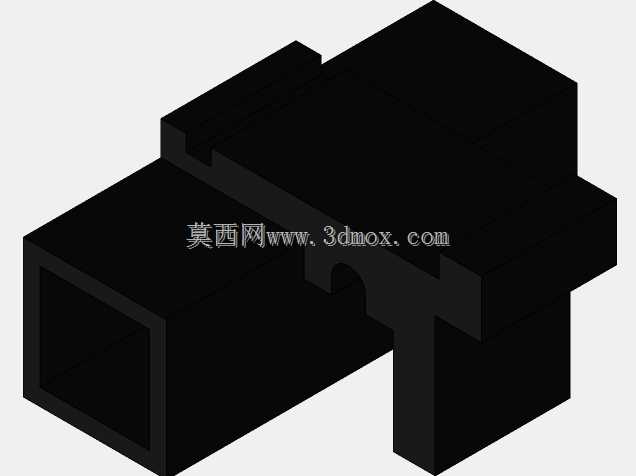

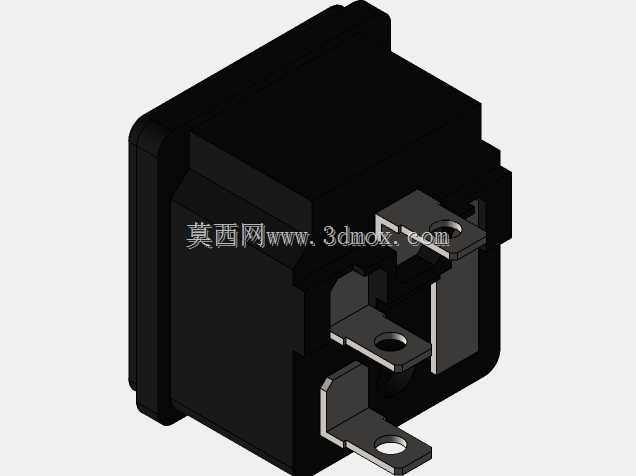

　　从三维建模的细节处理来看，这款模型还原了实际生产中的所有工艺细节：基座外壳的分型面位置设置在侧面中部，所有边角都做了R0.5mm的圆角过渡，避免注塑成型时出现应力开裂；插片和基座的结合部位设计有一圈0.3mm高的定位凸台，在注塑嵌件放置时能快速定位插片的插入深度，避免嵌件偏移导致的成品不良；易熔门和基座连接的薄筋厚度控制在0.2mm，这个厚度是经过多轮工艺验证的，既可以保证正常使用时门体不会因为日常触碰意外断开，也能在过流温升达到阈值时可靠断开。后侧的接线端采用快插式结构，适配6.3mm规格的插簧端子，接线时不需要焊接，只需要将压接好导线的插簧直接推入即可完成接线，适合批量生产时的流水线装配作业。

　　在实际工程应用中，选用这类集成式保险丝座时需要注意几个边界条件：首先是面板开孔的尺寸公差需要控制在±0.1mm以内，开孔过大容易导致座体安装后出现晃动，开孔过小则会导致卡扣无法完全卡入，安装不到位；其次是接线时导线的载流量需要匹配座体的额定电流，250V电压等级下建议选用1平方毫米以上的铜芯导线，避免导线自身发热传导到座体导致误动作；另外在易熔门的周边3mm范围内不要布置其他塑料结构件或者导线，避免易熔门弹开时被周边部件卡住，无法起到过流指示的作用。和传统分离式的插座加保险丝座方案相比，这款集成结构的部件整体占用的设备内部深度减少了8mm左右，对于内部空间紧凑的小型设备来说，这个尺寸缩减能给内部PCB板或者其他元器件留出更多的布置空间，也能缩短电源输入回路的布线长度，减少回路中的电磁干扰耦合路径。

　　建模过程中对配合间隙的处理也完全贴合实际生产要求，易熔门和基座的配合间隙控制在0.15mm，既保证门体可以顺畅开合，也不会因为间隙过大导致灰尘或者异物进入保险丝仓内部；插片伸出基座端面的长度公差控制在±0.1mm，保证和对插插头的配合深度符合安规要求，不会出现插合后带电部位外露的风险。所有的加强筋位置都布置在基座的受力部位，也就是卡扣根部和插片固定部位，筋的厚度为基座壁厚的0.6倍，避免注塑时出现缩痕影响外观，同时也能提升基座的结构强度，在插头插拔次数达到5000次以后，基座不会出现开裂或者卡扣断裂的情况。
