在消费电子、工业控制板卡、测试治具的板间连接场景里,2.54mm间距的单排直插母座是应用覆盖极广的基础互联元件,这类元件承担着不同PCB板之间信号传输、低压供电通路对接的核心作用,常见于单片机开发板扩展接口、工控IO板外接端子、小型家电控制板的模块对接位置,相比焊接式的硬连接,这类排母可以实现模块的快速插拔更换,降低后期设备维护的拆焊工作量,也方便不同功能模块的组合调试。

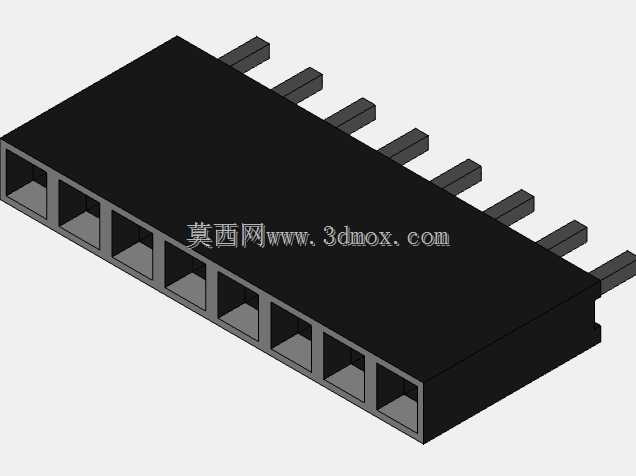

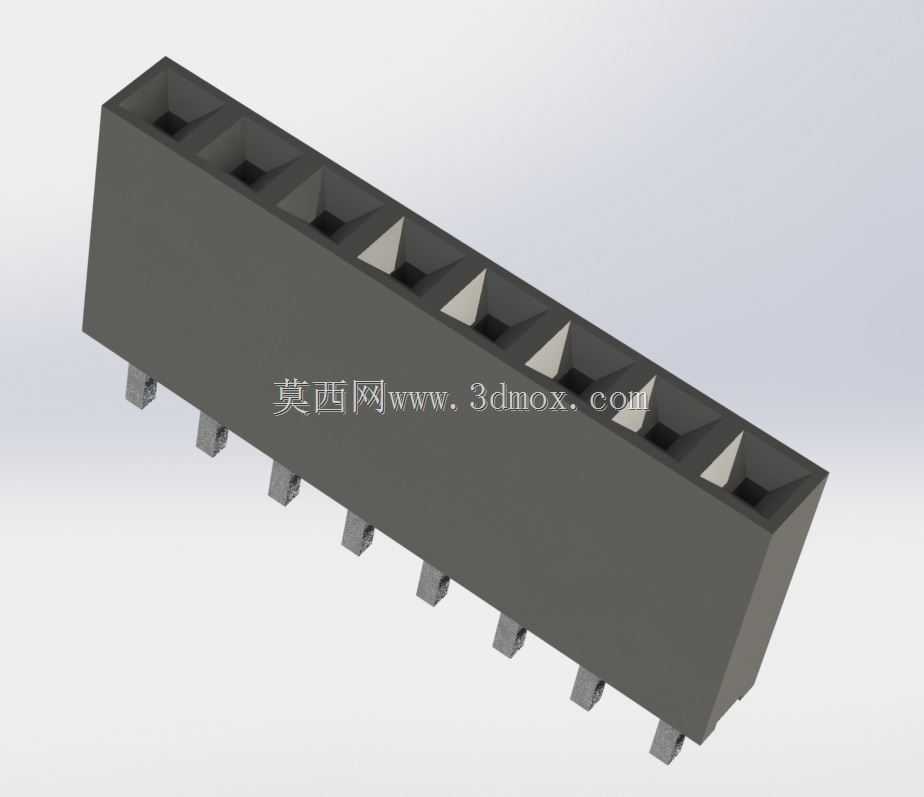

从实际使用的需求出发,这款单排母座的设计首先围绕2.54mm的标准间距展开,这个间距是全球通用的PCB排针排母标准间距,适配市面上绝大多数标准排针的尺寸公差,插针与母座端子的配合间隙控制在合理范围,既不会因为间隙过大导致接触电阻升高、信号传输不稳定,也不会因为间隙过小造成插拔力过大,多次插拔后出现端子变形、接触不良的问题。母座的绝缘基座采用耐高温的工程塑料材质,能够承受波峰焊、回流焊过程中的高温冲击,不会出现基座融化、端子移位的问题,基座的外形做了倒角处理,在与排针对接时可以起到导向作用,即使对接时存在微小的位置偏差,也能顺利导入,避免插针顶到基座端面造成插针弯折。
端子部分采用铜合金基材,表面做镀锡处理,兼顾导电性能与抗氧化能力,长期在常规工业环境下使用也不会出现接触表面氧化导致的导通故障,端子的接触部位采用弹性卡扣结构,当排针插入时,弹性结构会牢牢夹持住插针表面,保证接触压力稳定,即使设备存在一定的振动工况,也不会出现接触瞬断的问题。直插式的引脚设计,引脚长度与直径适配标准PCB的安装孔径,引脚与基座的垂直度控制在严格公差范围内,过板焊接时不会出现引脚偏斜、无法插入PCB孔位的问题,引脚的根部做了应力释放结构,避免焊接过程中热应力传递到端子接触部位,导致弹性结构变形失效。
安装边界方面,这款单排母座的宽度方向尺寸控制在极小范围内,在PCB布局时可以最大限度节省板上空间,相邻排母之间的最小安装间距可以做到和自身宽度一致,适合高密度的板上接口布局;母座的高度方向尺寸经过优化,焊接到PCB上之后,对接端的高度不会占用过多的板间空间,适合两块板平行对接的紧凑安装场景。在建模过程中,需要重点关注端子的弹性结构尺寸、基座的安装孔位公差、插合面的导向尺寸,这些细节直接决定了模型导出后用于结构干涉检查时的准确性,很多新手建模时容易忽略端子的弹性臂厚度、基座内壁的让位槽结构,导致实际装配时出现排针无法完全插入、或者相邻端子之间绝缘距离不足的问题。
从实际选型的角度看,这类单排母座的针数可以根据实际需求扩展,1xN的结构意味着可以根据电路需要的通路数量裁剪对应针数的母座,基座上的定位槽设计也方便组装时的对位,不会出现端子装反、错位的问题。在做整机结构设计时,需要预留出母座对接时的插拔操作空间,母座周围3mm范围内不要布置过高的元器件,避免插拔操作时受到干涉,同时要注意母座焊接面的PCB走线不要距离安装孔过近,防止焊接时焊锡溢出造成线路短路。这类基础互联元件虽然结构不复杂,但是尺寸公差的控制直接影响整个设备的连接可靠性,建模时严格按照实际生产的尺寸规范绘制,才能让三维模型真正服务于结构设计与选型校验,而不是仅仅作为外观示意。
