安费诺C16-1圆形电连接器结构设计

　　在工业电气连接场景中，这类圆形电连接器的应用覆盖范围极广，从车间固定式配电回路的信号与动力转接，到移动工业设备的插拔式电气对接，再到户外工况下的电气接口防护连接，都能看到同结构连接器的身影。不同于普通民用接插件，工业级电连接器需要兼顾插拔寿命、接触可靠性、安装适配性以及工况耐受能力，这款C16规格的连接器在结构设计上，刚好匹配中小功率电气回路的连接需求。

　　从实际使用功能来看，这款连接器主要实现多回路电气线路的快速对接与分断，内部7个接触端子的排布，可同时兼容动力线与信号线的同步传输，避免多接口分散布置带来的布线杂乱问题。日常设备维护时，无需逐根拆线接线，通过连接器的插拔即可完成模块的快速拆装，大幅缩短产线停机维护的时间，在模块化工业设备、移动作业机具、户外电气装置的布线设计中，这类集成式多针连接器是非常常用的连接方案。

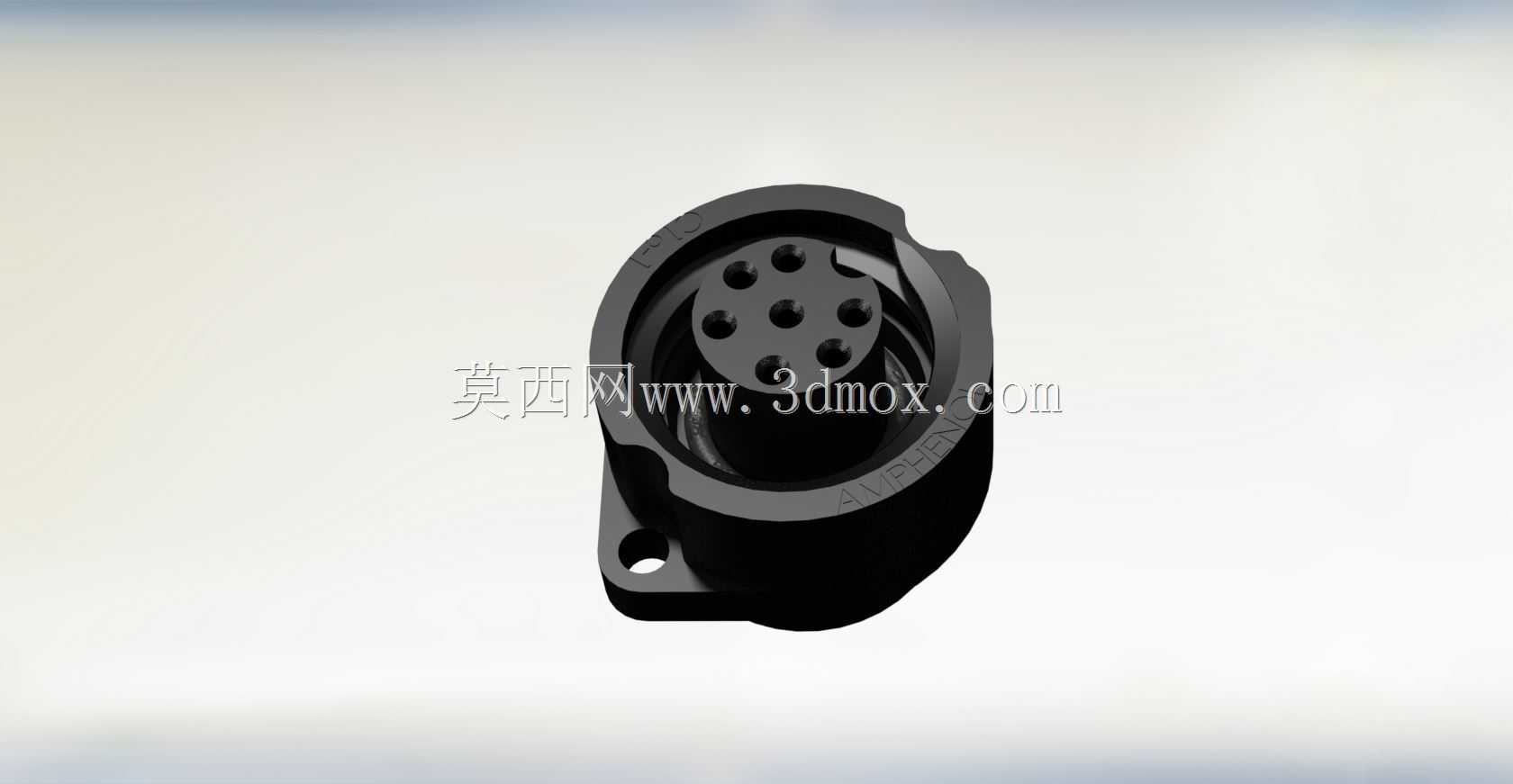

　　设计这款连接器的三维结构时，首先要考虑的是安装边界的适配性。法兰式安装底座预留了两个对称的固定孔位，可直接通过螺栓固定在设备面板或者安装支架上，安装孔的中心距、底座的外轮廓尺寸都严格匹配行业通用的C16系列安装规范，能够直接替换同规格的现有产品，不需要额外修改设备的安装开孔尺寸。连接器主体的圆形外壳做了定位止口设计，插拔对接时可以自动对准端子位置，避免斜插导致的插针弯折、接触件损伤问题，同时外壳的卡扣锁紧结构，在对接完成后可以实现轴向锁止，防止设备运行过程中受振动影响出现接插件松脱、接触不良的故障。

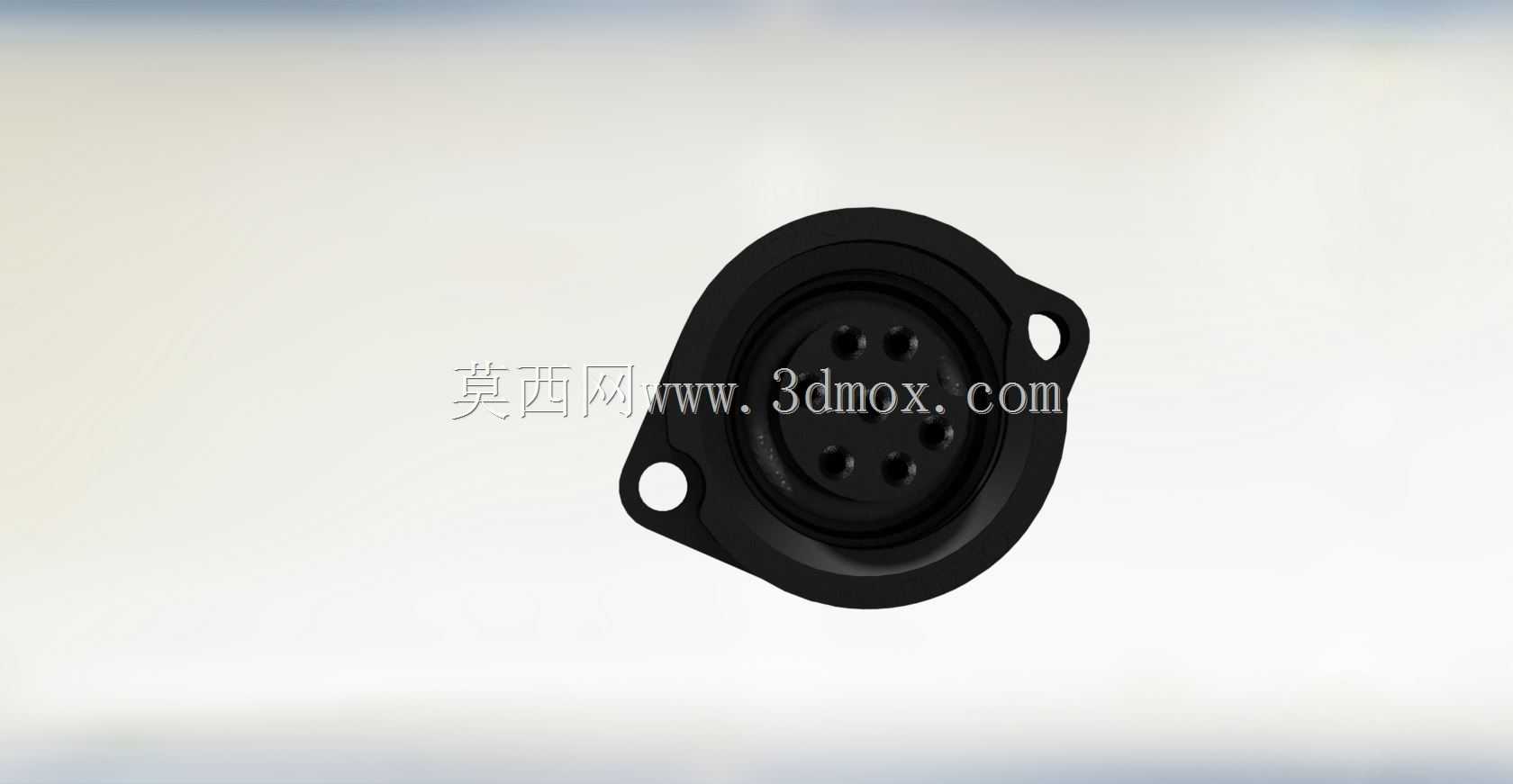

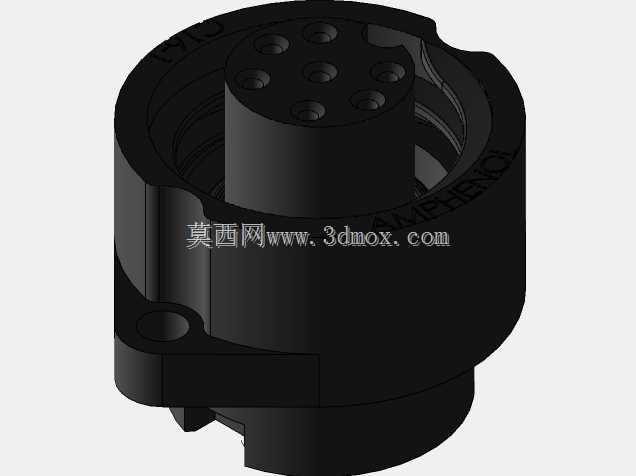

　　接触腔体的结构设计是整个连接器的核心部分，7根插针按照圆周均匀排布在绝缘基座上，相邻插针之间的绝缘隔层厚度经过校核，能够满足额定电压下的电气间隙与爬电距离要求，避免相邻回路之间出现击穿、漏电问题。绝缘基座采用嵌装式结构固定在金属外壳内部，既可以通过金属外壳实现电磁屏蔽，减少外部电磁干扰对信号回路的影响，也能通过绝缘材质将带电部件与外壳完全隔离，避免外壳带电带来的安全隐患。插针的接触端采用弹性接触结构，多次插拔后仍能保持稳定的接触压力，降低接触电阻，避免大电流通过时出现接头发热的问题。

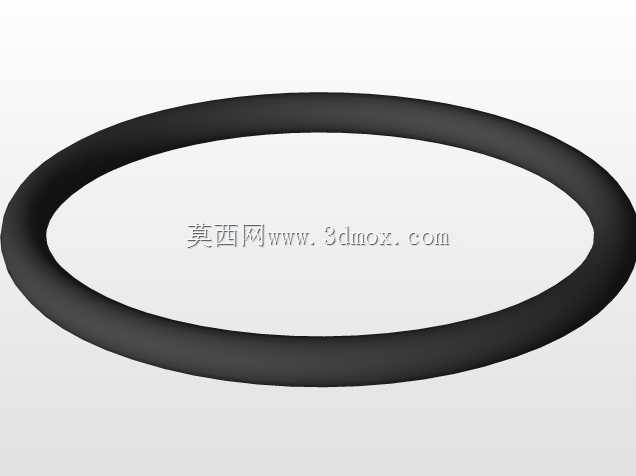

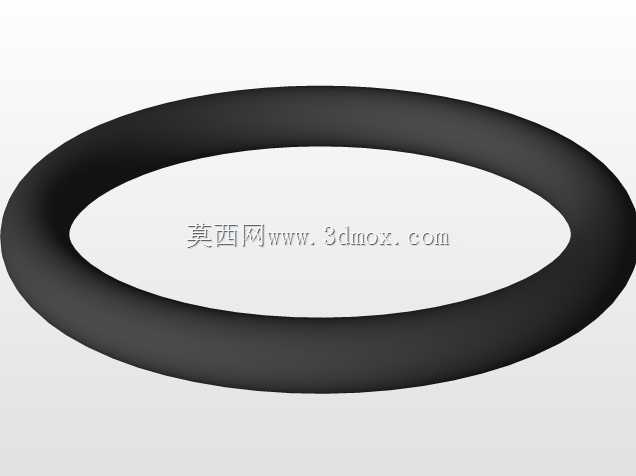

　　外壳的外形结构做了针对性的工况适配，法兰安装面与设备面板贴合的位置预留了密封槽，可以加装密封圈实现面板安装处的IP65级防护，适配户外有淋水、粉尘的作业场景。外壳的边角位置全部做了圆角过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少应力集中，提升外壳的结构强度，在受到一定外力冲击时不会出现开裂变形。插拔操作的握持位置做了防滑的纹理结构，操作人员佩戴劳保手套时也能顺利完成插拔操作，符合工业现场的实际操作习惯。

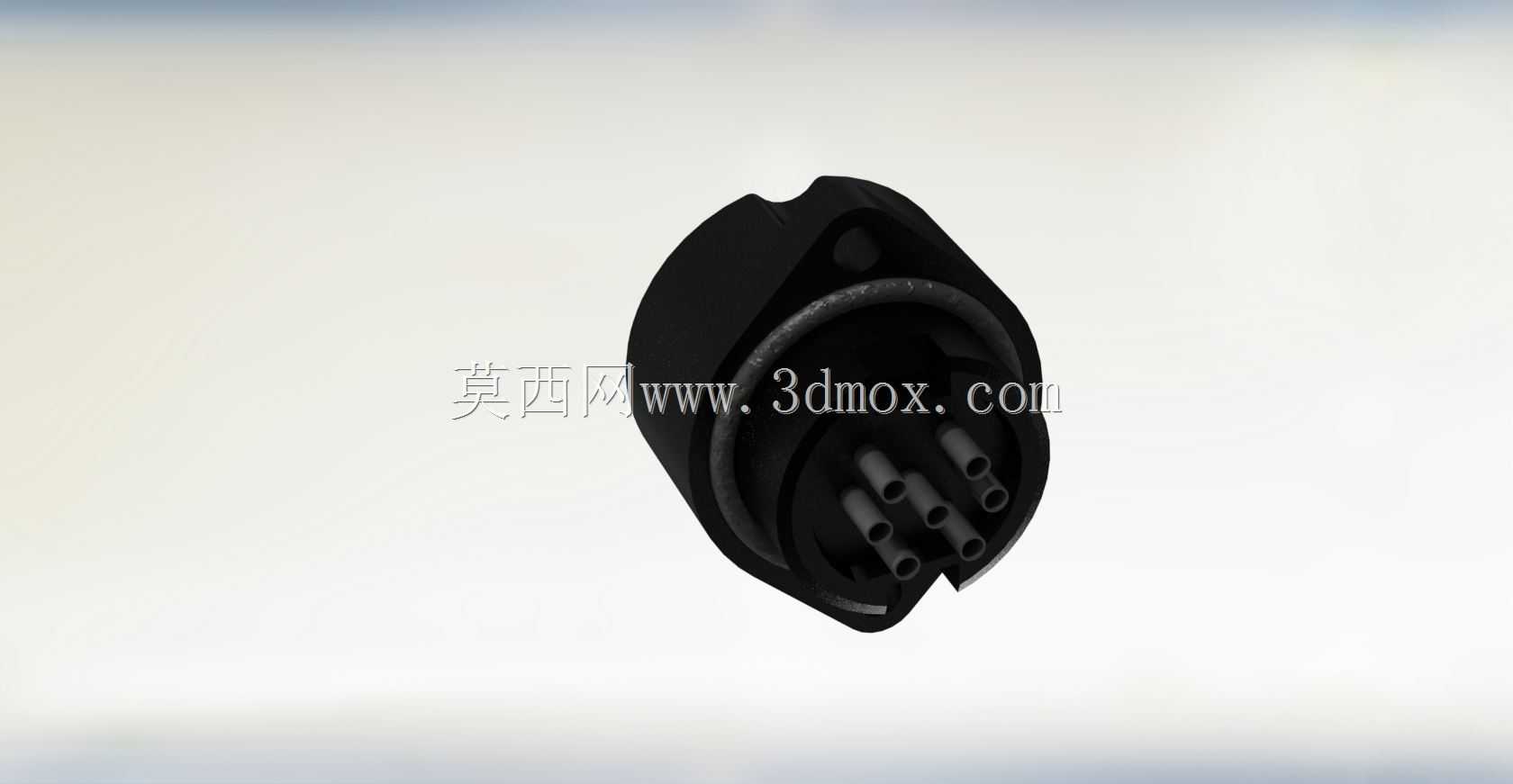

　　在布线适配方面，连接器尾部的线缆入口做了锥面导向结构，方便线缆穿入后进行压接固定，尾部可以配套不同规格的线缆固定头，适配不同线径的多芯电缆，固定头锁紧后可以实现线缆与连接器本体的抗拉连接，避免拉扯线缆时将线芯从插针端扯脱。整个连接器的轴向尺寸控制紧凑，安装后突出设备面板的长度较短，不会在设备外侧形成过大的突出结构，避免设备转运、安装过程中磕碰损坏连接器。

　　从结构建模的角度来看，这类连接器的建模需要重点关注配合公差的设置，插针与插孔的配合间隙、外壳对接的定位公差、安装孔的位置度公差都需要符合行业通用的公差标准，确保建出的模型可以直接用于设备的装配干涉检查，也能用于后续的安装工装设计。建模时需要还原所有的细节结构，包括绝缘基座的隔筋、外壳的锁紧卡扣槽、安装孔的倒角等，避免模型过于简化导致实际装配时出现干涉问题。对于结构设计人员来说，这类标准接插件的准确模型，可以直接调入设备整体装配中，完成面板开孔、布线空间预留的设计工作，不需要反复测绘实物，大幅提升设计效率。

　　在实际选型应用中，这类连接器的额定电流、耐压等级都匹配中小功率的电气回路，既可以用于交流工频电源的连接，也可以用于直流控制信号、传感器信号的传输，多针集成的设计可以大幅减少设备面板上的接口数量，让设备的外观更加简洁，同时也减少了密封点位，提升设备整体的防护性能。对比方形连接器，圆形结构的连接器在抗扭转、抗径向受力方面表现更好，在有振动的移动设备上使用时，连接可靠性更有优势。
