MQ3酒精检测气体传感模块结构设计

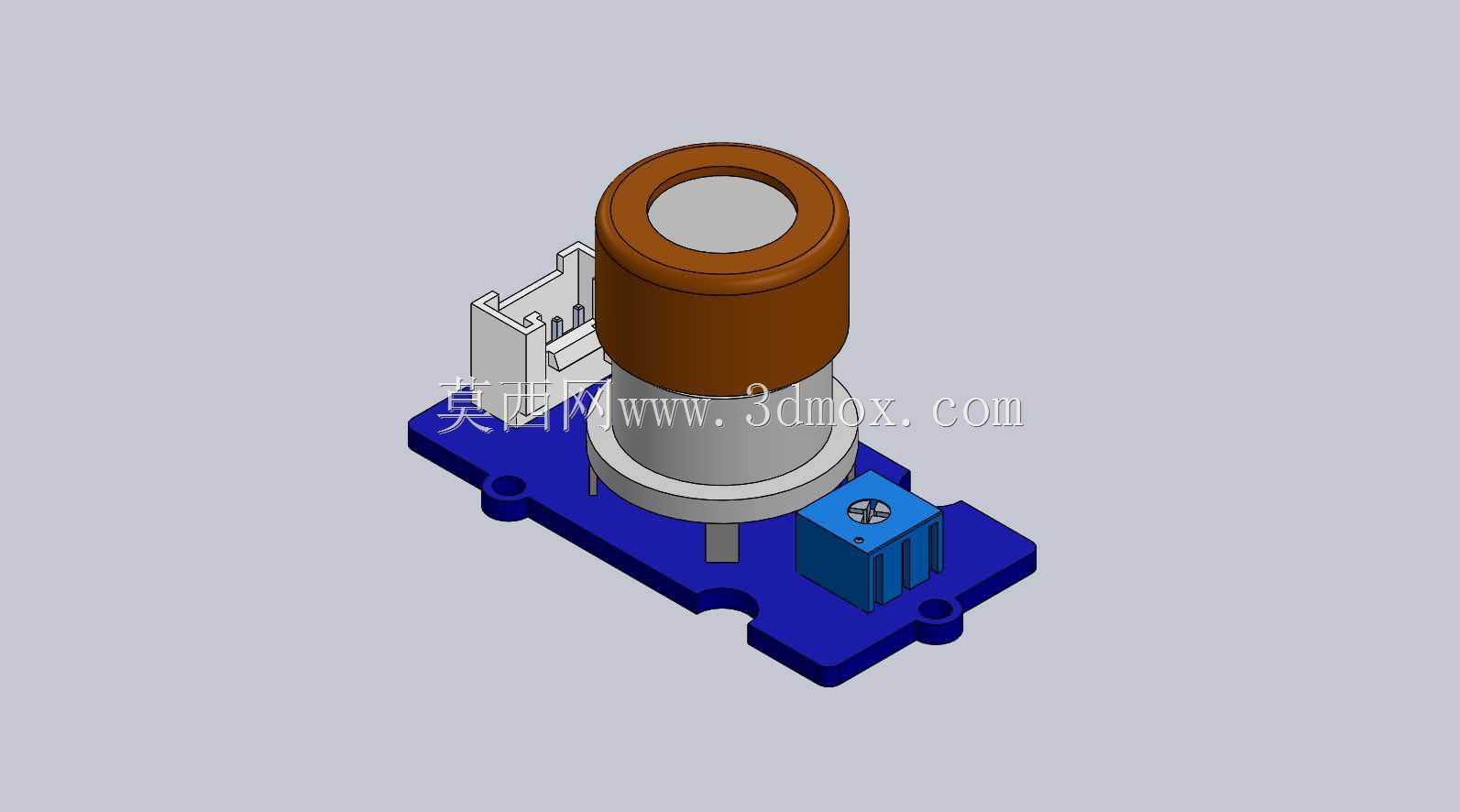

　　在工业现场酒精浓度监测、车载酒驾预警装置、实验室挥发气体检测、商用环境酒精泄漏防控这类场景里，MQ3类气敏传感模块是前端感知层的核心部件，这次完成的结构设计完全围绕实际安装、接线、气敏响应的实际需求展开，没有做冗余的装饰性结构。先从安装边界说起，整个模块的底座采用蓝色工程塑料注塑成型的安装板，板上预留了两个对称的通孔安装位，孔位间距适配市面通用的传感模块安装支架、面包板扩展位以及小型检测设备的内部安装凸台，安装孔做了沉台设计，用M2规格的螺丝固定时，螺丝头不会高出安装板表面，避免和周边的电路、结构件产生干涉，整个模块的最大外轮廓尺寸控制在适配小型手持检测设备、嵌入式检测终端的内部安装空间，不会占用过多的设备内部容积。

　　核心的气敏检测部分采用立式圆柱结构，外层的棕色气敏元件保护罩做了密集的透气开孔，既可以阻挡外界的大颗粒灰尘、飞溅液滴直接接触内部的气敏材料，又能保证待测的酒精蒸汽可以顺畅扩散到气敏元件表面，不会因为罩体的遮挡延长响应时间；保护罩下方的金属基座做了台阶式定位结构，和下方的电路板安装位精准配合，装配时不需要额外调整位置就能保证气敏元件的引脚和电路板焊盘完全对齐，减少生产环节的对位调整工作量。模块侧边预留了标准的插接式接线端口，端口做了防反插的凸台设计，接线时不需要反复核对引脚定义，插反时无法完全插入，从结构上避免接线错误导致的模块烧毁问题，端口的位置设置在模块侧边靠下的位置，接线完成后线束可以顺着安装板的侧面走线，不会从模块上方遮挡气敏元件的透气路径，也不会因为线束的弯折拉扯导致引脚脱焊。

　　模块上还集成了小型的电位器调节部件，这个部件用蓝色的方形塑料外壳做防护，外壳上预留了一字调节槽的开孔，不需要拆开模块外壳就能用螺丝刀调整模块的灵敏度阈值，调节槽的位置朝向模块的外侧，安装到设备内部之后，不需要拆下整个模块就能完成现场的灵敏度校准，适配不同场景下的酒精浓度检测阈值需求，比如在酒厂的灌装车间，需要把报警阈值设置得稍高，避免日常挥发的酒精蒸汽导致误报警，而在车载预警场景里，就需要把阈值调低，保证低浓度的酒精挥发就能触发预警。

　　整个结构设计的时候，特意把重量较大的气敏元件基座设置在安装板的中心位置，降低整个模块的重心，设备在受到振动、冲击的时候，不会因为重心偏移导致安装螺丝松动，也不会因为振动导致气敏元件的引脚出现疲劳断裂；安装板的边缘做了圆角处理，没有尖锐的毛刺，装配的时候不会划伤操作人员的手，也不会刮伤设备内部的其他线束。气敏元件的高度做了严格的控制，保证元件顶端和设备外壳的透气格栅之间留有合适的间隙，既不会因为距离太远导致气体响应滞后，也不会因为距离太近，在外壳受力变形的时候压坏气敏元件。

　　从实际使用的角度出发，这个模块的结构完全兼容现有的grove类快速接线体系，不需要额外制作转接线缆就能直接接入通用的控制主板，减少项目开发阶段的结构适配工作量；所有的塑料部件都选用耐酒精腐蚀的工程塑料材质，长期在有酒精蒸汽的环境里工作，不会出现壳体开裂、材质变脆的问题，金属部件都做了防锈处理，在湿度较高的检测环境里也不会出现锈迹污染气敏元件的情况。在做结构建模的时候，每一个配合面都留了合理的装配公差，电路板和安装板之间预留了0.2mm的间隙，避免安装时因为电路板的微小变形导致应力集中，焊接引脚的位置都做了避空设计，焊锡凸起的部分不会和安装板产生干涉，保证整个模块装配完成之后表面平整，没有凸起的尖锐部分。
