槽型光电式位置检测传感元件结构

　　在自动化产线的物料到位检测、运动机构的原点定位、传动系统的行程限位场景里，这类槽型光电传感元件是应用频次极高的基础检测部件，本次建模还原的15mm检测窗口槽型光电结构，完全贴合工业现场实际安装与使用的尺寸边界，可直接用于设备布局阶段的干涉校验、安装工位的结构适配设计。从实际使用逻辑来看，这类元件依靠槽体两侧的发射与接收端形成对射光轴，当被检测物体从槽口中间穿过遮挡光轴时，元件内部电路会输出电平跳变信号，给PLC或者运动控制卡传递触发指令，相比漫反射类光电元件，它的检测精度不受被测物体表面颜色、反光率影响，检测阈值稳定，在高速运转的包装机械、电子元件贴装设备、小型输送线的工位计数场景里，能实现毫秒级的信号响应，不会因为被测件的材质差异出现误触发。

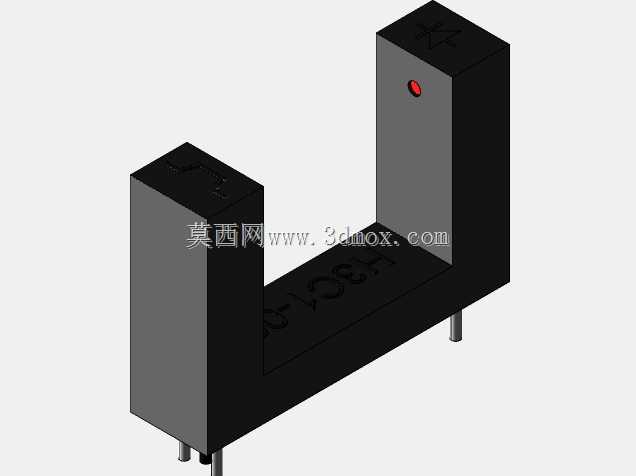

　　建模过程中优先还原了元件的安装边界：整体U型槽体的两侧立柱高度保持一致，底部引出的两个插装引脚间距严格对应PCB板上的标准安装孔位，槽口的15mm净空宽度是核心设计参数，这个尺寸决定了可穿过的被测物体最大厚度，现场使用时只要被测件的厚度不超过槽口净空，且能完全遮挡光轴，就能保证检测可靠性，建模时特意保留了槽体内壁的光轴通道结构，侧面的状态指示凸点也做了还原，实际装配后这个指示灯会在光轴被遮挡时点亮，方便现场调试人员快速判断元件工作状态。从结构设计思路上，这类元件的外壳采用黑色遮光材质建模，是为了避免环境杂散光进入接收端造成信号干扰，槽体的两个立柱做了等厚处理，保证插装到PCB或者安装支架上时受力均匀，不会因为长期震动出现立柱歪斜导致光轴偏移，底部的引脚长度预留了波峰焊的吃锡余量，建模时没有做过度简化，能直接用于PCB封装库的匹配校验，也能在做设备整体装配仿真时，准确模拟元件与周边走线、结构件的空间位置关系，避免实际装配时出现元件与周边结构干涉的问题。

　　很多刚接触设备设计的工程师容易忽略这类小元件的安装空间预留，往往在布局阶段只预留了元件的主体占位，没考虑到接线、插拔以及被测物体穿过槽口时的运动空间，这个三维模型完整还原了元件的所有外轮廓细节，包括槽体顶部的定位凸点、侧面的指示灯安装位、引脚的伸出长度，在做整机三维布局时，可以直接调取这个模型放置到对应检测工位，提前校验被测物体运动轨迹是否能顺利穿过槽口，安装支架的开孔位置是否与引脚匹配，周边的结构件是否会遮挡光轴或者影响元件的拆装维护。

　　在实际的设备维护场景里，这类槽型光电属于易损检测元件，长期使用后可能因为积尘、震动偏移出现检测失效，模型还原的外形尺寸与安装接口完全匹配市售标准件，做备件选型时可以直接对照模型确认安装尺寸是否适配，不需要反复测量实物尺寸，能大幅缩短设备维护的备件准备周期。另外在做设备的安全防护设计时，这类元件常被用作末端停止位的检测触发，当运动机构运行到行程末端时，机构上的挡片会穿过槽口触发光电信号，切断动力输出避免机构硬碰撞，建模时特意保证了槽口的深度尺寸与实际产品一致，确保挡片在运动过程中有足够的遮挡行程，不会因为机构的惯性冲过槽口范围导致信号丢失。
