DP1838直插式红外接收传感器结构建模

　　在做消费类电子、工控传感类项目的PCB布局与结构干涉校验时，直插式红外接收器件的三维建模精度，直接影响后续壳体开窗对位、引脚过孔匹配的实际装配效果，很多新手建模时容易忽略接收头透镜角度、引脚共面度这类细节，导致打样后出现接收灵敏度不足、引脚插装浮高的问题。这款DP1838规格的红外接收传感器，是目前红外遥控接收场景里应用最广的直插封装器件，常见于家电遥控接收端、智能门禁红外触发、工业设备红外信号采集工位，核心功能是接收38kHz载波频率的红外调制信号，内置的解调电路可以直接输出数字电平信号给主控IO口，不需要额外搭建外围信号调理电路，能大幅简化传感回路的设计复杂度。

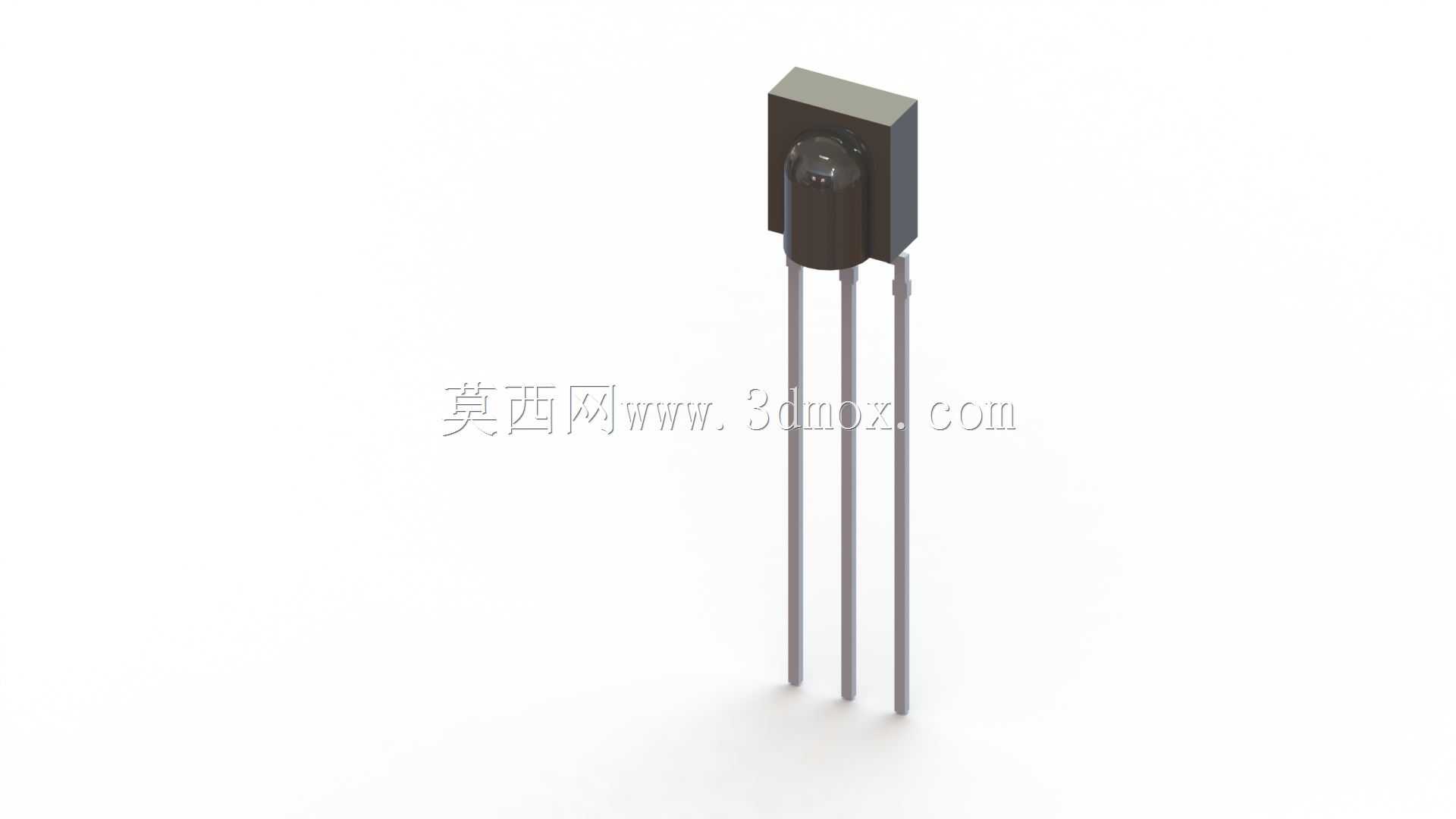

　　建模时首先还原了器件的本体结构：顶部黑色半球形透镜部分是红外接收管的信号采集窗口，这个半球结构的曲率直接决定接收视场角，实际量产器件的视场角通常在±45°范围内，建模时严格按照实物的球面曲率做曲面拟合，没有用简单的圆柱加平面替代，避免后续做结构遮光设计时出现视场范围判断偏差。本体下方的黑色塑封基座是环氧模塑料材质，建模时还原了基座侧面的微小拔模斜度，这个细节在做PCB板上元件高度干涉校验时很关键，很多工程师建模时忽略塑封件的拔模角，导致壳体与元件基座侧壁出现0.1-0.2mm的装配干涉，批量组装时容易压坏元件本体。

　　三根直插引脚的建模严格遵循直插元件的行业规范：引脚直径0.5mm，引脚中心间距2.54mm，刚好匹配标准2.54mm间距的PCB过孔，引脚伸出基座底部的长度为12mm，这个长度兼顾了波峰焊时的引脚吃锡深度与剪脚后的剩余长度，建模时给引脚根部做了微小的圆弧过渡，还原实际器件引脚与塑封基座结合处的应力释放结构，避免在做引脚受力仿真时出现应力集中的误判。从安装边界来看，这款器件在PCB上的占位需要预留直径3mm的引脚过孔焊盘区域，本体顶部距离PCB板面的总高度为16.5mm，设计壳体时需要在对应接收窗口位置预留直径8mm以上的无遮挡区域，同时要注意避开壳体上的深色透光材质区域，避免红外信号被衰减。

　　实际选型应用时，这个型号的传感器通常需要在VCC与GND引脚之间并联0.1uF的去耦电容，建模时也预留了电容的相邻安装位空间参考，方便结构工程师同步校验周边元件的布局间隙。不同于贴片封装的红外接收头，这款直插封装的器件在做三维装配时，需要注意引脚的垂直公差，实际量产器件的引脚垂直度公差在±0.2mm以内，建模时的引脚位置度严格按照这个公差带做基准对齐，确保导出的STEP模型导入PCB设计软件时，能直接与封装库的焊盘位置精准匹配，不需要二次调整坐标。在做设备整体的红外信号路径仿真时，这个模型的透镜位置可以直接作为信号接收点的坐标基准，不需要额外测量实物尺寸，能大幅缩短结构设计阶段的校验周期。很多工程师在做小家电控制板设计时，经常遇到红外接收距离不达标的问题，除了电路参数匹配问题外，很大一部分原因是结构建模时透镜中心与壳体开窗中心偏移超过1mm，导致红外信号被壳体边框遮挡，这款模型的透镜中心与基座中心的偏移量严格按照实物尺寸还原，能有效避免这类设计失误。另外，塑封本体的表面做了细微的磨砂质感还原，不是完全光滑的曲面，更贴近实际环氧塑封件的表面状态，在做产品渲染展示时能获得更真实的效果，不需要额外调整材质参数。
