SFM-27型直流有源蜂鸣器结构设计

　　在工业控制、家电设备、安防告警等各类需要声音提示的场景中，蜂鸣器是应用频次极高的基础发声元件，本次呈现的SFM-27-IDC3-24V型号蜂鸣器，是针对24V直流供电场景设计的有源讯响器件，建模过程完全还原实物的结构特征与安装逻辑，可直接用于设备装配干涉检查、布局模拟等工程环节。

　　从实际使用场景来看，这类24V直流蜂鸣器常被集成在PLC控制柜、自动化生产线告警节点、工程车辆操作面板、消防预警终端、家电故障提示模块中，当设备触发预设阈值、操作异常、流程节点提醒时，蜂鸣器会发出稳定的高频提示音，无需额外搭配音频驱动电路，只要接入额定直流电压即可工作，相比无源蜂鸣器省去了方波驱动的电路设计环节，对设备端的硬件适配要求更低，适合快速集成的项目场景。

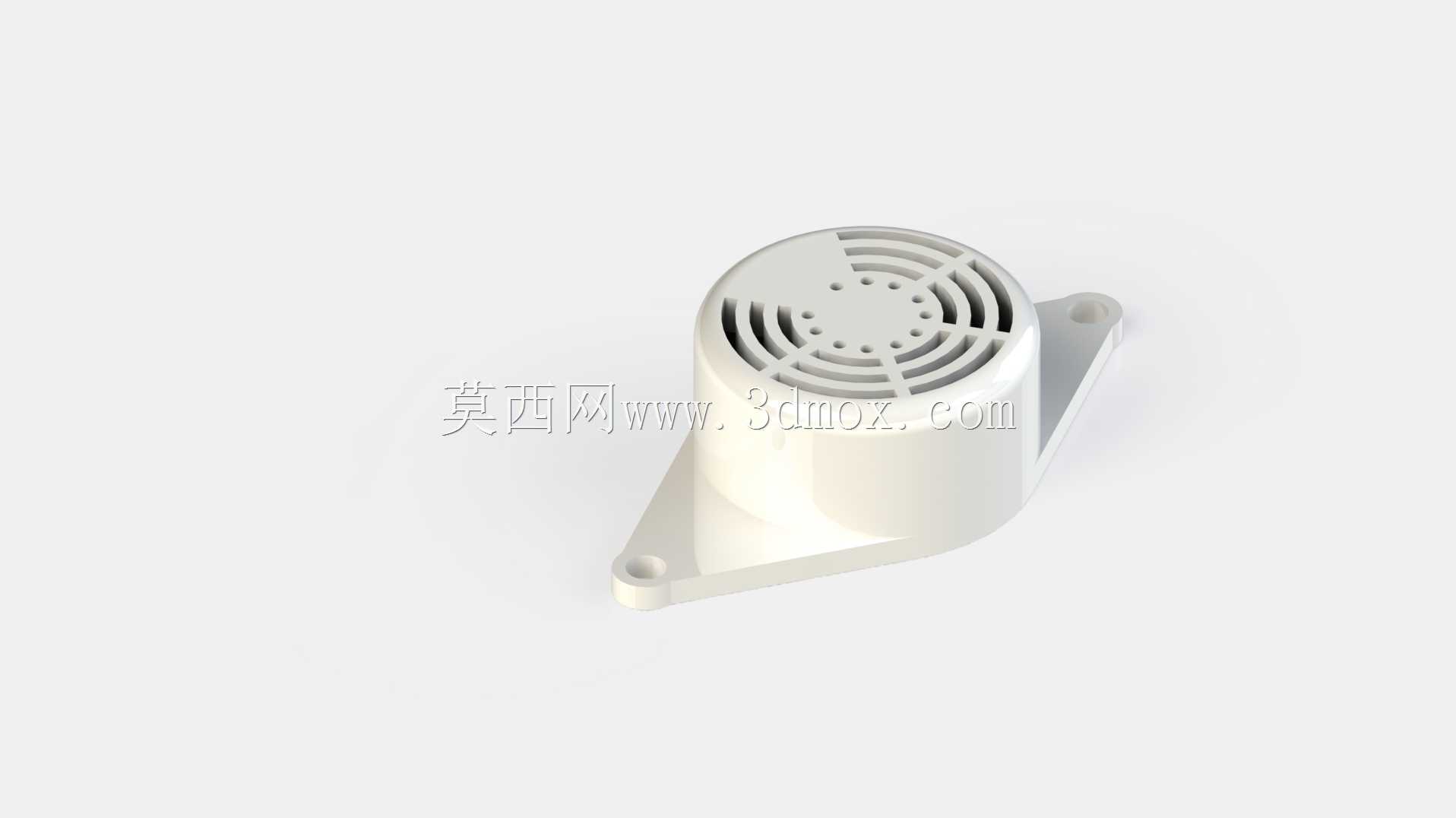

　　结构设计层面，该蜂鸣器采用一体化圆柱主体加侧伸安装耳的布局，主体上部为出声格栅结构，格栅采用环形放射状开孔设计，开孔的排布既保证了内部发声腔体的声波能够顺畅向外扩散，避免壳体遮挡导致声压级衰减，同时格栅的筋条宽度经过合理设计，能够阻挡大粒径灰尘、飞溅碎屑直接进入发声腔体，降低异物卡滞振膜导致器件失效的概率。主体下部为封闭的腔体结构，内部集成压电发声片、驱动电路板等核心组件，壳体采用阻燃ABS材质注塑成型，具备基础的绝缘、耐温性能，能够适配多数工业场景的环境温度要求。

　　安装边界方面，两个对称分布的安装耳从圆柱主体下部向外延伸，耳片上预留标准圆形安装孔，可通过M3规格的螺丝直接固定在设备面板、安装支架或者PCB板预留的固定位上，安装耳与主体为一体注塑结构，连接强度足够承受常规装配、设备运行振动带来的载荷，不会出现耳片断裂的问题。建模时严格还原了安装孔的中心距、耳片的厚度与突出长度，在做整机装配模拟时，可以直接验证安装位的开孔位置是否匹配，避免实际生产中出现安装孔位错位、与周边元器件干涉的问题。

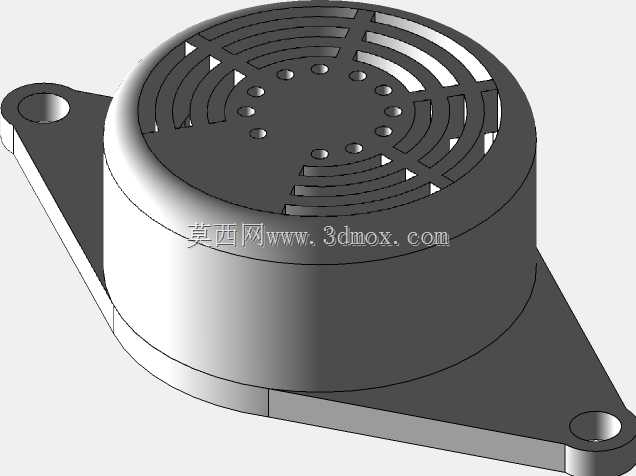

　　出声面的格栅设计做了细节还原，每一条格栅筋的倒角、开孔的弧度都与实物一致，既保证外观还原度，也能在做设备外观渲染时呈现真实的细节质感。主体圆柱的外径、整体高度都按照实物尺寸等比例建模，在做设备面板布局时，可以准确评估蜂鸣器突出面板的高度，避免与设备外盖、周边操作部件产生空间冲突。接线端位于主体下部，采用插针式接线设计，建模时预留了接线端的空间位置，方便设计人员同步规划走线槽、接线端子的布局，避免装配时接线弯折半径不足、与其他结构件挤压的问题。

　　从功能特性来看，该型号蜂鸣器为直流24V供电的有源器件，内部集成了振荡驱动电路，通电即可发出连续的高频提示音，声压级能够满足工业场景下3-5米范围内的清晰提示需求，不会因为环境噪音掩盖提示音。壳体的密封设计能够满足基础的IP防护要求，适配车间、设备内部等常规非高湿高腐蚀的使用场景。建模过程中对发声腔体的内部空间也做了准确还原，若后续需要做声学仿真、结构优化，可直接在该模型基础上调整腔体尺寸、格栅开孔率等参数，验证不同结构对发声效果的影响。

　　在实际选型适配时，设计人员往往需要在三维装配环境中提前验证器件的安装空间，这个模型的尺寸精度控制在装配公差允许范围内，能够直接导入各类三维装配文件中使用，无需二次调整尺寸。安装耳的位置设计兼顾了水平安装、垂直安装的场景需求，不管是装在设备的垂直面板上，还是水平的安装板上，都能保证出声面朝向操作人员的方向，提升提示音的传播效率。格栅的开孔方向做了倾斜设计，既可以避免液体直接滴入腔体内部，也能让声波呈一定角度向外扩散，覆盖更大的提示范围。
