STM32F3核心开发板结构三维建模

　　本次建模的STM32F3核心开发板，是嵌入式开发场景中常用的最小系统载体，日常多用于工业控制板卡原型验证、小型智能设备主控方案预研、学生电子设计竞赛作品搭建等场景，很多做小型传感采集节点、简易运动控制单元的工程师，都会先基于这类核心板完成功能验证，再做最终的载板集成，能大幅缩短前期方案迭代的周期。

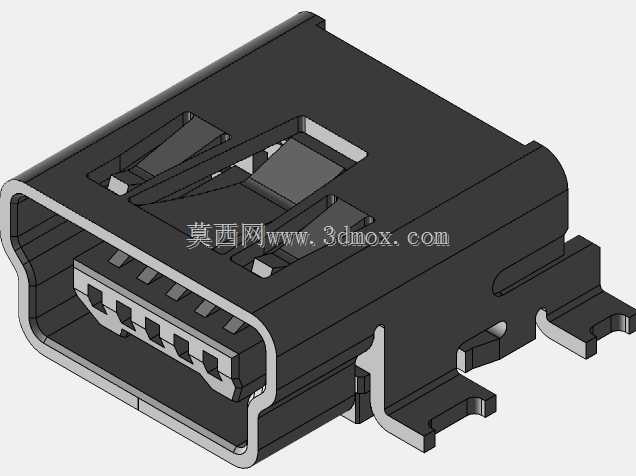

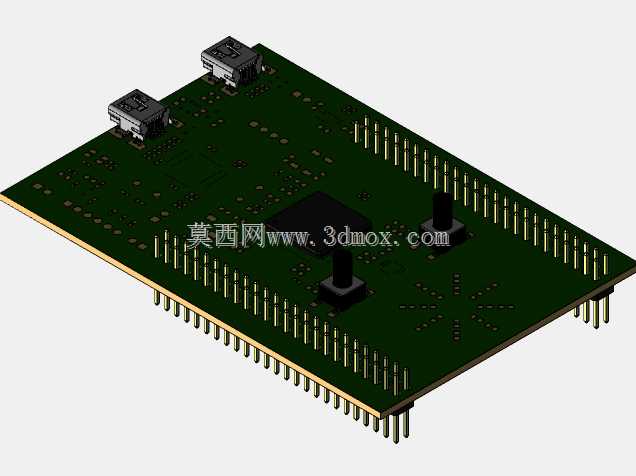

　　建模过程中优先还原了板卡的实际安装边界，整板采用标准双列直插排针布局，两侧排针间距严格对应常用面包板与万能板的孔位间距，排针引脚伸出板底的长度控制在常规焊接工艺允许的范围内，既保证插装时的结构强度，也避免引脚过长导致的安装干涉。板上的两个Mini USB接口分别对应供电与串口调试功能，建模时还原了接口的凸台高度与插接口内部的限位结构，确保后期做外壳设计时，接口开口位置能精准匹配，不会出现插头插不到位或者外壳挡边的问题。

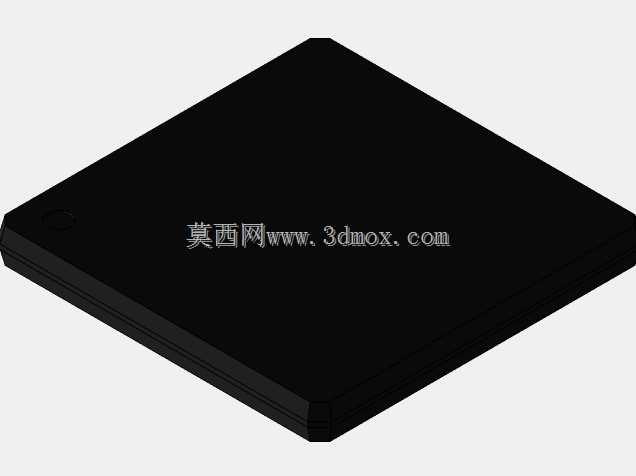

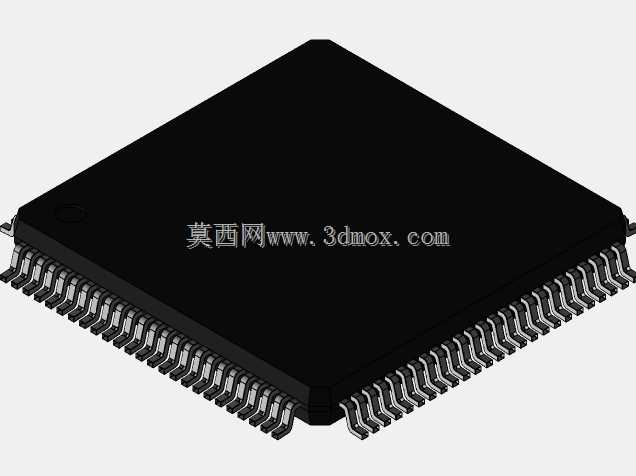

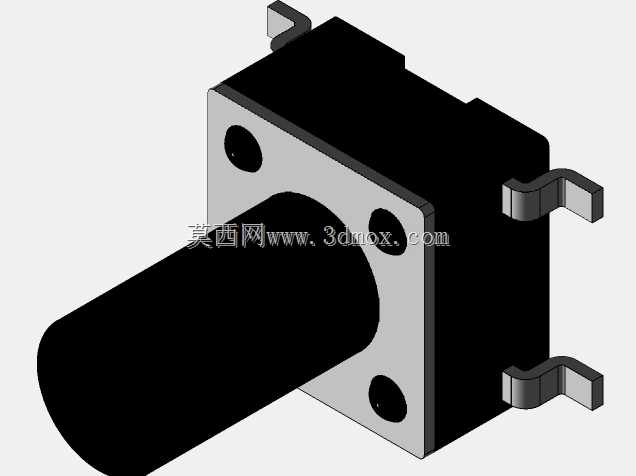

　　板载的两个轻触按键对应复位与用户自定义功能，建模时还原了按键的帽沿高度与按压行程对应的结构间隙，按键周边预留了常规手指按压的操作空间，不会出现周边元件过高导致按键按不到的情况。核心主控芯片位于板卡中心位置，建模时按照芯片实际封装尺寸做了本体高度还原，芯片周边的去耦电容、电阻等贴片元件都按照实际焊接后的高度做了简化处理，既保证整体结构的真实性，也不会因为过多细小元件导致模型在装配时出现运算卡顿。

　　从设计思路上来说，这类核心板的建模核心是服务于后期的整机装配，不需要还原每一个电路走线层，重点要把所有对外接口的位置、板卡整体轮廓厚度、所有高出板面的元件高度做精准还原，方便结构工程师在做设备外壳或者载板设计时，直接调取模型做干涉检查。比如很多时候做手持检测设备的结构设计，需要把核心板嵌在壳体内腔，这时候如果板卡上的USB接口、排针、按键的位置尺寸有偏差，后期开模就会出现装配错位，要么接口露不出来，要么按键被外壳顶住无法按压。

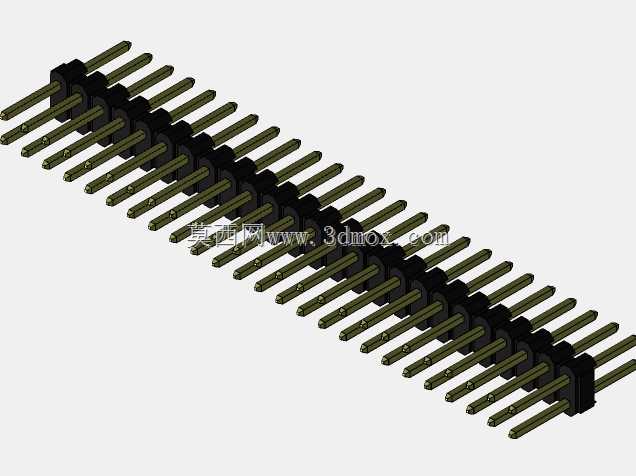

　　板卡四角没有做安装孔位，是因为这类核心板大多通过排针直接插在载板上，不需要额外螺丝固定，建模时也还原了板边的圆角处理，避免直角板边在装配时划伤线材或者操作人员的手。排针的每一根引脚都做了等长处理，引脚直径对应标准排针的实际尺寸，插装到对应母座时的配合间隙也按照常规接插件的配合公差做了预留，确保在装配仿真时能真实反映插装过程的阻力与到位位置。

　　实际项目应用中，这类核心板模型还可以用来做设备内部的走线空间校核，比如板卡上方需要预留多少空间给排线，侧边的USB接口插上线材后需要预留多少插拔空间，都可以通过调取这个模型在装配体里做模拟，提前规避后期组装时出现的线材挤压、接口操作空间不足的问题。很多新手工程师做结构设计时容易忽略接插件的插拔空间，只留了接口本身的位置，最后组装时发现U盘或者调试线插不进去，不得不重新修改外壳模具，造成不必要的成本浪费，而精准的板卡三维模型就能在设计阶段提前发现这类问题。

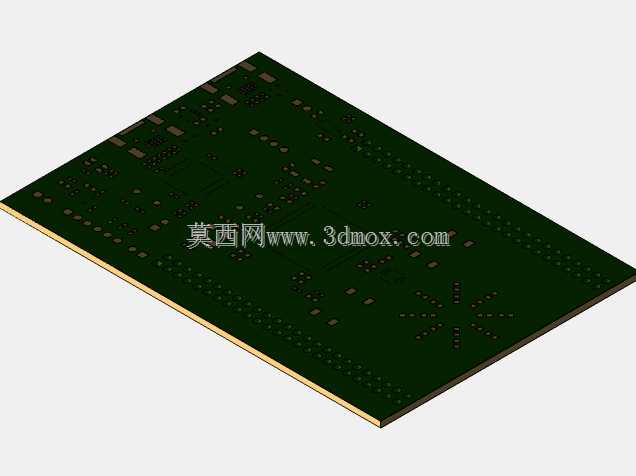

　　另外建模时也考虑了板卡的堆叠场景，部分项目会在核心板上方叠加LCD屏模块或者传感器模块，这时候板上最高的元件就是两个USB接口与排针的座体高度，模型里精准还原了这些最高元件的高度值，方便工程师计算堆叠模块之间的支撑柱高度，避免叠加模块压到板上的元件造成短路或者元件损坏。板卡的整体厚度按照标准四层PCB的厚度加表面焊盘高度做了设定，插装到载板后，板底与载板表面的间隙也符合常规焊接后的实际距离，不会出现模型里板底贴死载板，实际焊接后因为焊锡高度导致间隙不一致的问题。
