面板安装式黄色LED灯座结构设计

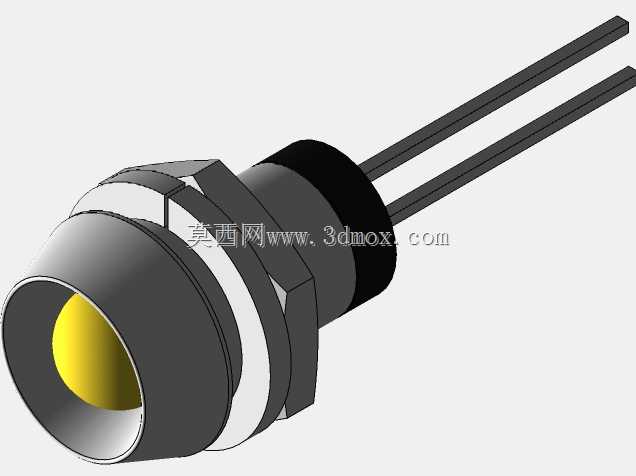

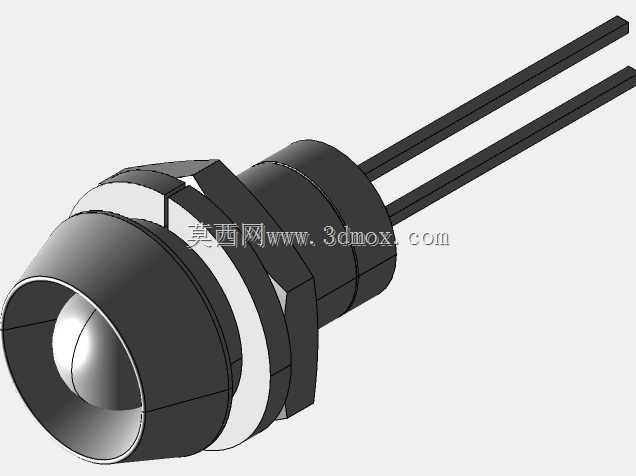

　　在工业控制机柜、小型机电设备面板、测试仪器操作台的信号指示布局中，这类嵌入式面板安装的LED灯座是极为常用的基础电气配件，承担着设备运行状态、故障告警、电源通断的可视化指示功能，相比传统白炽指示灯座，它的功耗更低、寿命更长，抗振动性能也更适配车间复杂的运行环境。从结构设计逻辑来看，这款灯座采用了台阶式卡装结构，前端带限位法兰，安装时直接从面板正面推入预开好的安装孔，后端靠六角锁紧螺母配合防松垫圈完成固定，不需要额外的卡扣或者焊接固定，现场装配时仅用普通扳手就能完成安装，单颗安装耗时不超过十秒，非常适合批量设备的组装流水线作业。

　　灯座前端的出光口做了内凹式设计，黄色LED灯珠嵌装在灯座内部的遮光腔里，既可以避免外部光线直射造成的指示误判，也能防止日常操作中硬物剐蹭到灯珠表面造成损坏，出光口边缘做了微小的倒角处理，装配后和面板表面贴合紧密，不会出现积灰或者液体渗入的问题，适配IP40左右的面板防护等级，满足普通工业室内场景的使用要求。引脚部分采用了平行直插式设计，两根引脚长度足够穿过面板后方的走线空间，接线时既可以直接焊接在PCB板上做板载指示，也可以压接冷压端子接导线，引脚的间距做了标准化设计，和常规2P接插件的间距匹配，不需要额外调整走线位置。

　　从安装边界尺寸来看，灯座主体的外径适配行业通用的10mm面板安装孔，锁紧螺母的对边尺寸符合标准紧固件规格，前端法兰的直径比安装孔大2mm左右，安装后可以完全覆盖安装孔的边缘毛刺，不需要额外做孔位的倒角修饰；灯座整体的轴向长度控制在合理范围，面板后方预留的走线空间只需要20mm以上就能完成安装，不会和柜内的其他走线槽、电气元件产生干涉，在紧凑布局的小型控制盒里也能顺利布置。设计过程中特意将灯座的绝缘主体采用了耐温阻燃的工程塑料材质，后端的密封胶圈可以缓冲面板和灯座之间的硬接触，同时避免不同材质热胀冷缩造成的松动，引脚部分采用了镀锡铜材，导电性能稳定，长时间通过小电流也不会出现氧化接触不良的问题。

　　在实际选型应用中，这类黄色灯座通常用来做设备的待机、预警状态指示，和红色故障、绿色运行的灯座搭配使用，组成完整的设备状态指示组，因为采用了统一的安装尺寸，不同颜色的灯座可以互换，后期维护时不需要重新扩孔或者调整走线，直接替换即可。建模过程中对各个配合面的公差做了合理设定，灯座主体和安装孔的配合采用间隙配合，公差带控制在0.1mm以内，既保证安装顺畅，又不会出现安装后晃动的问题；锁紧螺母和灯座后端的螺纹配合采用细牙螺纹，锁紧后防松性能更好，在设备有持续振动的工况下也不会出现松脱。灯座内部的灯珠固定槽尺寸和常规5mm圆头LED完全匹配，用户可以根据实际需求更换不同亮度、不同发光角度的灯珠，不需要修改灯座本身的结构，拓展性较强。从结构强度来看，灯座的法兰部分做了加厚处理，安装锁紧时即使施加较大的拧紧力矩，也不会出现法兰开裂的问题，引脚和塑料主体的结合位置做了防拉脱结构，接线拉扯时不会把引脚从主体里拽出来，满足工业场景的可靠性要求。
