铸铝材质效果器密封防护外壳结构

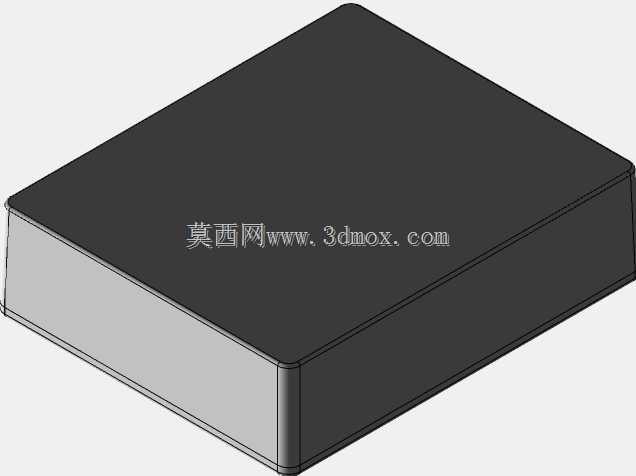

　　在音频周边设备、小型工业控制模块的户外或台架部署场景里，铸铝材质的密封外壳一直是兼顾散热、防护与结构强度的首选结构件，本次呈现的这款方形铸铝壳体，就是针对桌面式单块效果器、小型信号变送模块这类需要一定抗冲击能力、同时要隔绝外界粉尘泼溅的使用需求设计的。从实际使用场景来看，这类壳体常被用在吉他效果踏板、小型电源变送模块、户外信号采集终端的外层防护上，日常使用中会面临踩踏受力、桌面磕碰、少量液体泼溅、长期积尘等工况，因此设计阶段首先要平衡壁厚与整体重量，不能因为追求强度把壳体做的过于厚重，导致安装后整体设备重量超标，也不能为了轻量化削减壁厚，导致踩踏时出现形变凹陷，损伤内部的电路板与元器件。这款壳体的外形尺寸控制在14512039，这个尺寸边界是经过多轮场景适配确定的：长度方向145mm刚好可以容纳常规尺寸的效果器PCB板，预留出接口安装的侧边空间，不会出现接口突出壳体过多或者内部走线拥挤的问题；宽度120mm适配标准效果器踏板的安装间距，多块效果器并排安装在踏板板上时不会出现尺寸干涉，相邻设备的旋钮、脚踏操作空间也能得到保证；39mm的高度则是兼顾了内部元器件高度与整体踩踏手感，内部可以容纳常规高度的电解电容、电位器等元件，同时整体高度不会过高，踩踏时脚面的倾斜角度符合人体工学，长时间踩压切换不会出现硌脚的问题。

　　结构设计上，壳体采用一体式压铸成型的盒体结构，四个角位预留了沉头安装孔，既可以用来实现上下盖的锁紧密封，也可以作为壳体整体固定到安装面板上的固定位，孔位做了沉头处理，安装后螺丝头不会突出壳体表面，避免剐蹭线缆或者影响设备堆叠。壳体的边缘做了小半径的圆角过渡，一方面是压铸工艺的脱模需求，避免直角位置出现压铸填充不足、应力集中的问题，另一方面也能消除锐边，安装调试时不会划伤操作人员的手部。壳体的配合面预留了密封槽的安装位置，可以嵌入橡胶密封圈实现IP65级别的防尘防水能力，应对演出场景下的饮料泼溅、户外使用时的扬尘都有足够的防护冗余。

　　从设计思路的角度，这类铸铝外壳不需要做过多的异形结构，规整的方形结构一方面可以最大化利用内部空间，减少无效的结构体积，另一方面压铸生产时的模具结构更简单，成品率更高，后续的机加工工序也更少，能够有效控制量产成本。壳体的壁厚设计为均匀的2.5mm，这个厚度下铸铝材质的壳体既具备足够的结构刚度，成年人单脚站立踩踏不会出现塑性形变，同时铝合金本身的导热性能可以将内部电路板工作产生的热量快速传导到壳体表面散出，不需要额外加装散热片就可以满足小功率电路的散热需求。在安装边界的考量上，壳体的侧边预留了标准的音频接口、电源接口的开孔位置，设计时不需要额外对壳体进行二次加工就可以直接安装常规的6.35mm音频插座、DC电源插座，接口位置的壁厚做了局部加厚，避免频繁插拔接口时出现壳体开裂的问题。上下盖的配合采用止口结构，合盖时可以自动定位，不需要额外调整对位，安装螺丝时不会出现上下盖错位的问题，止口结构同时也能提升壳体的密封性能，阻挡粉尘和液体从配合缝隙进入壳体内部。实际工程应用中，这类铸铝外壳还可以根据使用需求在表面做喷塑、阳极氧化等表面处理，提升耐磨损性能和耐腐蚀性能，适配不同的使用环境，比如在潮湿的沿海地区使用时可以做硬质阳极氧化处理，提升抗盐雾腐蚀的能力，在舞台场景使用时可以做不同颜色的喷塑处理，匹配设备的整体外观风格。需要注意的是，这类壳体在设计时已经考虑了压铸工艺的拔模斜度，内壁和外壁都做了符合压铸生产要求的斜度，不会出现脱模困难的问题，四个角的安装孔位同轴度控制在0.1mm以内，合盖后不会出现螺丝孔错位的问题，批量生产时的装配效率很高。

　　对于结构设计从业者来说，这类通用型铸铝外壳的设计逻辑很有参考价值：不需要追求复杂的外观造型，从实际使用工况出发，平衡结构强度、内部空间、安装便利性、生产工艺性几个核心维度，用最简单的结构满足最多的使用场景需求，才是工业结构件设计的核心思路。很多新手设计师在做这类外壳设计时，容易过度追求外观的异形设计，忽略了压铸工艺的限制和实际安装的需求，导致后续量产时成本居高不下，或者实际使用中出现安装干涉、强度不足的问题，这款壳体的设计就很好的规避了这些问题，规整的结构可以适配多种不同的内部元器件布局，用户只需要根据自己的电路设计调整侧边的开孔位置，就可以快速衍生出适配不同产品的外壳方案，大幅缩短产品的开发周期。
