符合IEC标准的三相凸轮操作开关结构

　　在低压配电与工业设备控制场景里，这类凸轮操作开关是十分常见的手动操动电器元件，常被布置在设备主回路进线端、小型动力柜的电源切换工位，或是生产线上手动控制工位的回路通断节点，承担三相主回路带载分合、电源档位切换的核心作用，相比普通按钮开关，它能直接承载更高等级的工作电流，无需额外搭配中间继电器即可完成小功率负载的直接驱动，在机床操作面板、小型成套控制柜、移动式工业设备的供电控制端都有大量应用。从结构设计逻辑来看，这款开关采用模块化叠装思路，操动机构与触头腔体做了分层布局，顶部的旋钮操动件通过方轴连接内部的凸轮盘组，转动旋钮时凸轮轮廓会推动对应触头组的动触点完成闭合或分断动作，不同角度的凸轮轮廓差可以实现多档位的回路通断逻辑匹配，比如0档位全回路断开、1档位主回路接通、2档位切换至备用回路这类常用逻辑，都可以通过更换不同轮廓的凸轮片实现定制化调整，无需改动整体壳体结构。

　　安装边界上，这款开关采用面板嵌入式安装结构，前端的方形安装法兰预留了标准的面板开孔适配尺寸，安装时从面板正面将开关本体推入开好的安装孔，后侧通过配套的卡扣或者紧固件锁紧即可，法兰与面板之间可以加装密封胶圈来提升面板防护等级，适配有油污、少量粉尘飞溅的车间现场环境；后端的接线端子采用螺钉压接结构，端子排布间距满足低压电器的电气间隙要求，不同相的端子之间设置了绝缘隔筋，避免接线后异物掉落造成相间短路，接线时无需额外弯折铜导线，常规的冷压端子可以直接压接后锁紧固定。

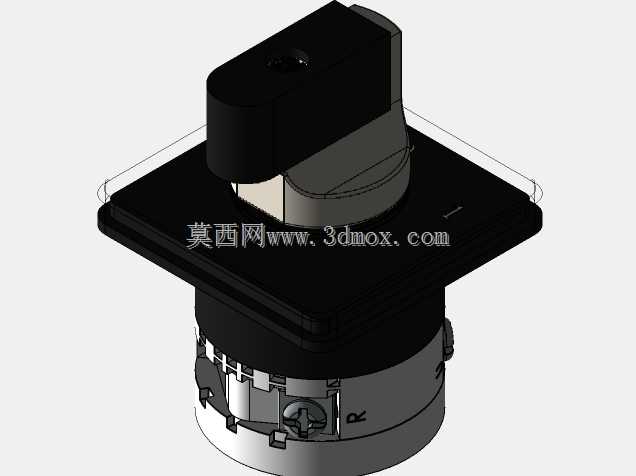

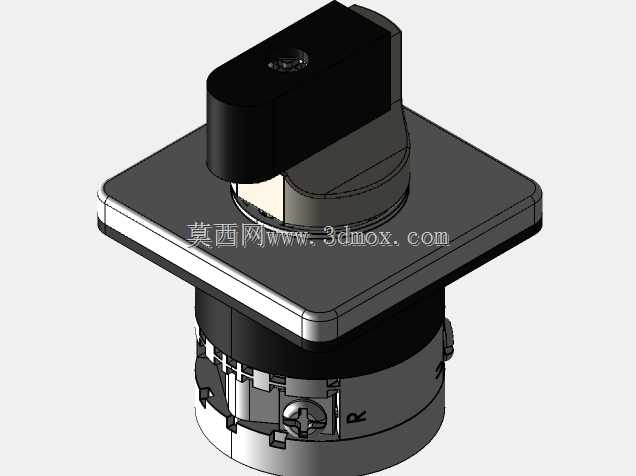

　　功能特性层面，这款开关的操动手柄做了防滑纹理设计，操作时的转动阻尼经过调校，既不会因为现场设备振动导致手柄误移位，也不会让操作人员切换档位时需要施加过大的操动力，手柄的档位定位清晰，每个有效档位都有明确的到位反馈，操作人员无需查看指示标识也能通过手感判断是否切换到位；触头部分采用银基合金触点，带载分断时的抗烧蚀能力更强，能够承受短时的过载电流冲击，满足690Vac电压等级下的三相回路使用要求，适配50/60Hz的通用工频供电场景。从三维建模的还原角度来看，这款模型完整复现了开关的内部触头结构、凸轮传动关系以及外部安装接口，做结构设计时可以直接将该模型导入装配体，核对面板开孔尺寸、操作手柄的转动空间是否与周边结构干涉，尤其是在做小型设备的操作面板布局时，能够提前确认手柄在各个档位下的转动行程范围内，不会和旁边布置的按钮、指示灯等元件产生碰撞，也能准确预留后侧接线的操作空间，避免实际装配时出现接线空间不足、安装干涉的问题。

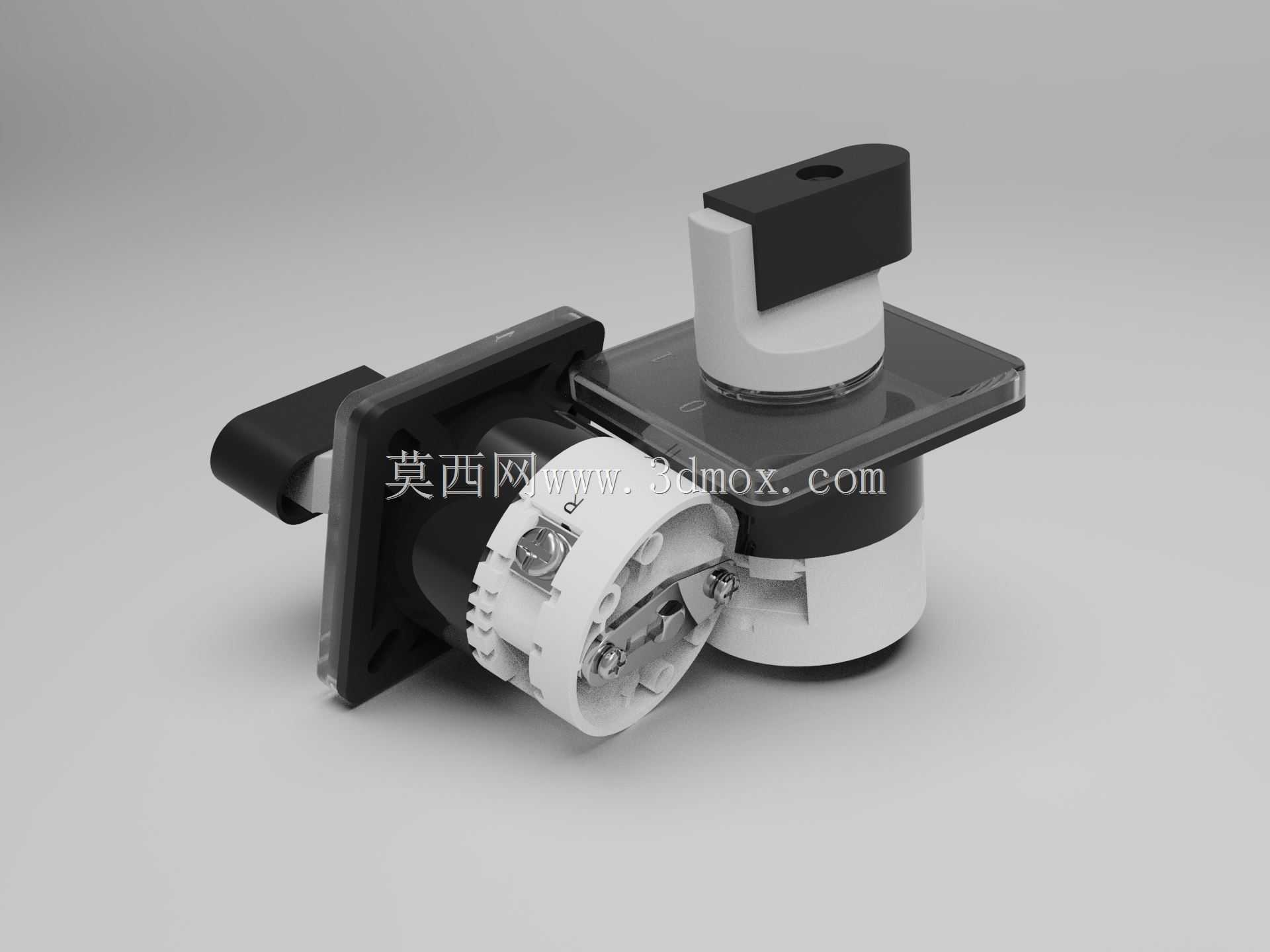

　　另外，开关的透明防护盖结构也做了细节还原，这个防护盖罩在触头腔体上方，既可以观察内部触头的闭合状态，也能防止外部的金属碎屑、灰尘直接落入触头间隙，降低接触不良的故障概率，底座部分的定位卡槽可以和标准导轨适配，除了面板安装之外也能实现导轨式固定，适配不同的柜内安装需求。在实际选型应用中，这类凸轮开关需要根据被控负载的额定电流来匹配对应触头容量的型号，三维模型里预留的参数化调整空间，可以让设计人员快速调整触头叠装的层数，来适配不同回路数的控制需求，比如需要同时控制主回路和控制回路的场景，就可以在基础的三相主触头层后面叠加辅助触头层，实现主回路接通时同步给控制回路供电的逻辑，不用额外占用面板安装空间。
