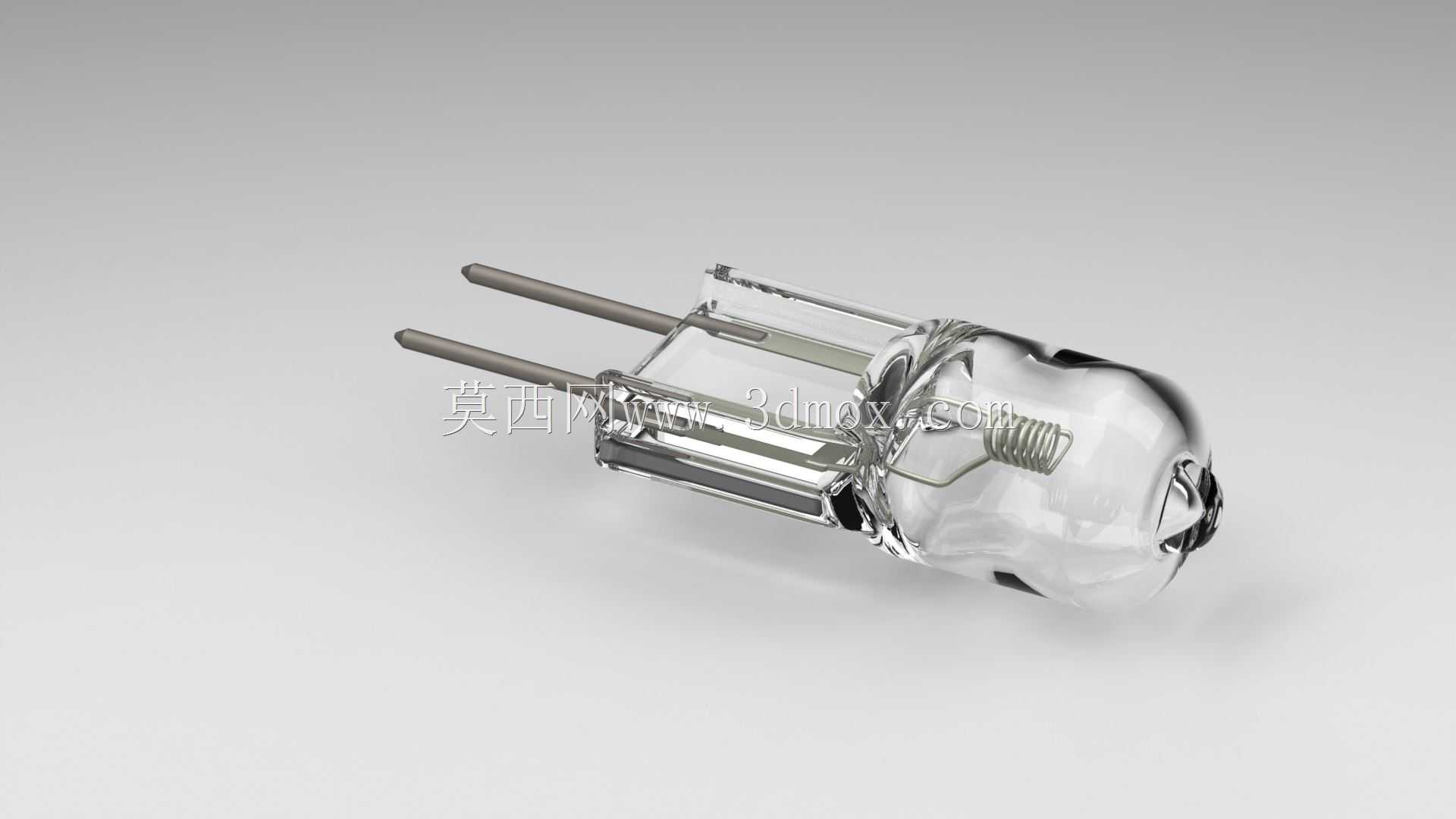

GY6.35插脚卤素灯泡精细三维结构

　　做照明配套结构设计快十二年，经手的低压小光源三维模型少说也有几百套，这次还原的GY6.35插脚卤素灯，是商用低压照明场景里用量极大的一款基础光源，很多刚入行的结构工程师容易把它的安装边界做偏，最后导致整灯装配出现卡滞、接触不良的问题。先从实际应用场景说，这款灯泡主要适配12V低压供电的照明回路，常见于酒店客房床头射灯、展柜重点照明灯座、机床局部工作照明灯、牙科诊疗台辅助照明、珠宝柜台聚光射灯这些场景，因为它的发光点尺寸小，配光容易做的很集中，显色指数比早期的普通荧光灯高不少，在需要精准还原被照物色彩的场景里，至今还有很稳定的使用量，哪怕现在LED光源普及，很多存量设备的替换维护还是会用到这个规格的灯泡。

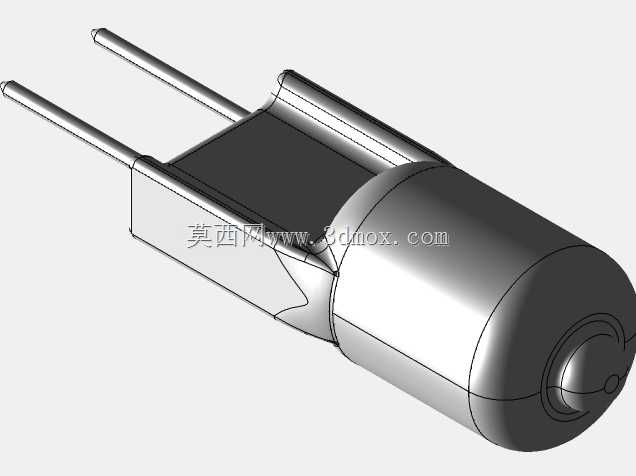

　　再说到设计思路上，做这个模型的时候最先敲定的不是玻壳外形，而是两个插脚的相对位置与伸出长度——GY6.35的命名本身就来自两个插脚的中心距为6.35mm，这个尺寸是和灯座簧片配合的核心尺寸，公差必须控制在±0.1mm以内，插脚的直径是1mm左右，伸出玻壳压合部位的长度统一做8.5mm，这个长度刚好能穿过灯座的绝缘隔板，和内部的铜质簧片完全接触，不会因为插脚过短导致接触电阻过大发热，也不会因为插脚过长顶到灯座尾部的绝缘结构造成装配不到位。插脚的材质是镀镍铁合金，建模的时候特意做了插脚根部和玻壳封接部位的压扁结构，这个细节很多网上下载的同类模型都漏掉了，实际生产里这个压扁段是和玻壳的压封边完全贴合的，既可以固定内部灯丝支架的位置，也能起到密封玻壳内部填充气体的作用，要是建模的时候把插脚做成等直径的光杆，后续做整灯装配干涉检查的时候，就会发现封接部位和灯座的安装孔出现0.2mm左右的干涉，实际装配会把玻壳压裂。

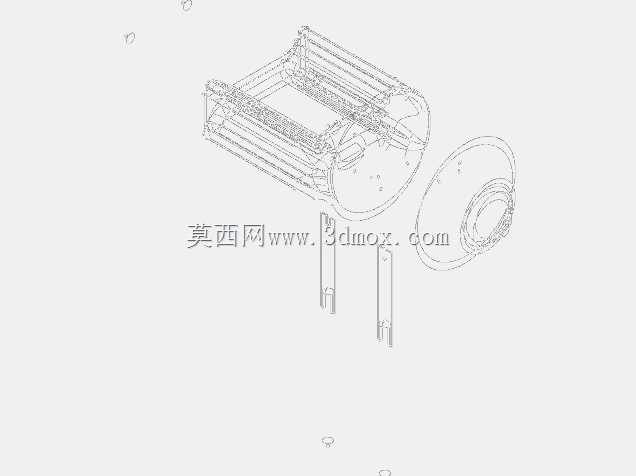

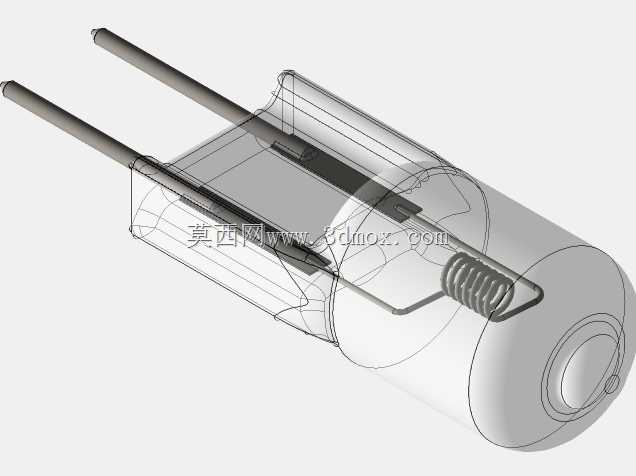

　　然后是玻壳的外形，这款灯泡用的是T型小尺寸玻壳，最大外径10mm，整体长度不含插脚是22mm，玻壳的尾部是圆弧收边，不会和射灯的反光杯内壁产生刮擦，内部的灯丝支架是用0.3mm的钼丝做的，固定螺旋状钨丝的位置刚好在玻壳的光学中心轴线上，偏差不超过0.2mm，这样装到反光杯里的时候，发光点刚好在反光杯的焦点位置，出光的光斑不会出现偏芯、黄边的问题。建模的时候特意还原了玻壳内部的支撑结构，包括钼丝支架上的固定卡点、灯丝两端的连接引线，还有封接部位的玻璃压合纹理，这些细节虽然不影响整体的尺寸装配，但在做产品渲染、装配爆炸图的时候，能让整个模型的真实度提升很多，不会看起来像个简化的示意模型。

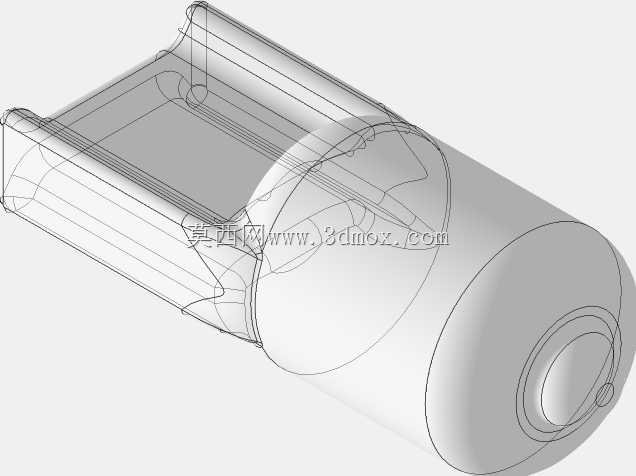

　　说到安装边界，除了之前提到的插脚中心距和伸出长度，还要注意玻壳的最大外径和灯座安装口的配合，一般适配这款灯泡的灯座安装孔直径是11mm，预留1mm的装配间隙，方便用户更换灯泡的时候不用精准对位就能插进去，玻壳的压封部位是扁平状的，厚度4mm，宽度8mm，这个部位是整个灯泡机械强度最高的位置，安装的时候受力点必须在这个位置，不能捏着玻壳用力插，不然很容易造成玻壳和压封部位开裂，建模的时候在这个位置做了0.2mm的圆角过渡，还原实际生产里的倒角工艺，避免应力集中。另外还要注意灯泡的整体长度，从插脚最顶端到玻壳最顶端的总长度是30.5mm，这个尺寸决定了射灯腔体的最小深度，要是腔体深度做的小于32mm，装完灯泡之后玻壳顶端会离前罩玻璃太近，长期工作的高温会把前罩的钢化玻璃烤出印子，甚至会因为散热空间不够导致灯泡寿命缩短。

　　从功能特性上来说，这款灯泡是靠钨丝通电发热发光，玻壳内部填充了卤素气体，能实现钨的循环再生，比普通的白炽灯寿命长2-3倍，工作的时候玻壳表面温度能达到200摄氏度以上，所以建模的时候也预留了和周边塑料结构的安全距离，一般要求玻壳周边3mm以内不能有PBT、ABS这类耐温低于180摄氏度的塑料件，避免长期高温导致塑料件变形脆化。很多做灯具结构设计的新人容易忽略这个安全距离，把灯座的塑料护圈做的离玻壳太近，做老化测试的时候不到100小时护圈就烤化了，反而要重新开模调整结构，用这个三维模型做装配检查的时候，就能提前把这类干涉和安全距离问题排查掉，减少后续改模的成本。

　　实际做结构选型的时候，这个规格的灯泡还有不同的功率版本，从5W到50W都有，不同功率的玻壳尺寸基本一致，只是灯丝的粗细和绕制圈数有区别，所以这个模型可以通用在同规格不同功率的产品装配模拟里，不用重复建模。另外插脚的表面粗糙度也做了对应设置，模拟镀镍层的哑光金属质感，玻壳部分做了透明材质的折射设置，渲染的时候能真实还原玻璃的透光和反射效果，不管是做产品说明书的配图，还是做装配工艺的演示动画，这个模型的细节度都能满足使用要求。
