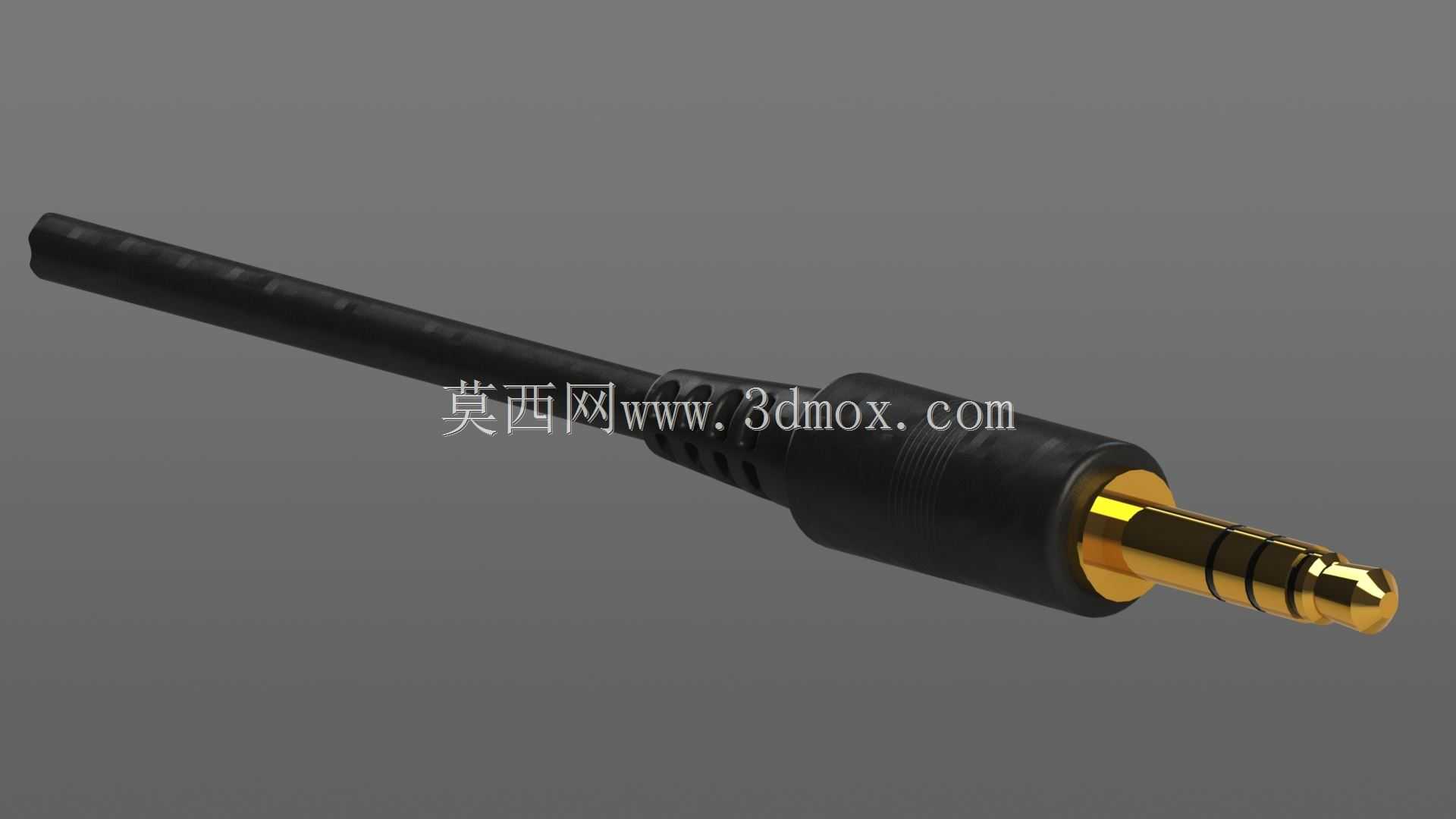

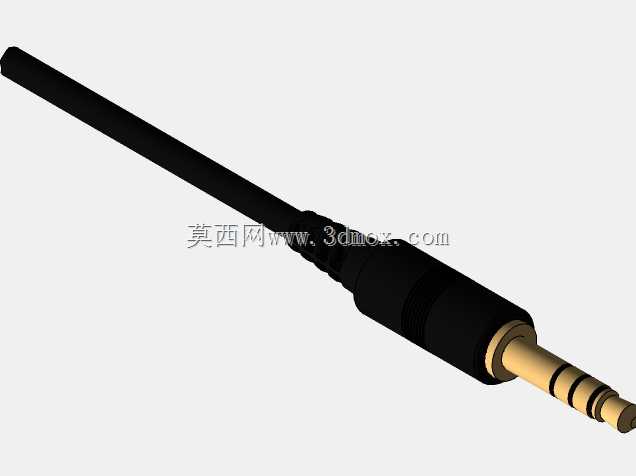

3.5mm音频插头三维结构设计

　　日常消费电子、专业音频设备领域里，3.5mm规格的音频插头是应用覆盖极广的接插部件，从随身听、手机、笔记本电脑的音频输出接口，到调音台、有源音箱、车载影音系统的外接音频输入端口，再到头戴式耳机、有线耳麦的信号传输端，都能见到这类插头的身影。它承担着模拟音频信号的双向传输职能，部分带四段触点的型号还能兼顾麦克风信号传输与线控功能触发，是有线音频链路里最常见的物理连接载体。

　　从结构设计逻辑来看，这类插头的核心设计目标是保证接插过程的接触稳定性与信号传输可靠性，同时兼顾插拔手感与长期使用的耐磨性能。前端的金属插芯部分采用分段式绝缘隔层设计，不同段的金属触点分别对应左声道、右声道、接地、麦克风等不同信号通路，隔层采用绝缘工程塑料材质，避免不同信号通路之间出现短路干扰。插芯表面通常做镀金处理，一方面降低接触电阻减少音频信号传输过程中的损耗，另一方面提升金属表面的抗氧化能力，延长接插件的使用寿命，避免长期使用后接触点氧化导致的接触不良、信号杂音等问题。

　　插芯尾部与线缆衔接的位置做了阶梯式的应力释放结构，也就是日常使用中能看到的插头尾部橡胶缓冲段，这部分结构的设计重点是分散线缆弯折时的应力集中，避免线缆在与插头硬连接的位置因为反复弯折出现线芯断裂的问题。这部分通常采用软质PVC或者TPE材质注塑成型，和线缆外被紧密结合，表面做防滑纹理设计，方便用户插拔时施力，避免插拔过程中直接拽拉线芯。整个插头的外壳部分根据应用场景不同有不同的材质选择，普通消费级产品多采用ABS注塑外壳，做哑光或者亮面表面处理，部分专业级音频产品会采用金属外壳，兼顾屏蔽外界电磁干扰与提升结构强度的作用。

　　从安装边界与尺寸参数来看，标准3.5mm音频插头的插芯外径严格控制在3.5mm公差范围内，插合长度根据触点段数不同有明确的尺寸规范，三段式双声道插头的有效插合长度通常为14mm左右，四段式带麦克风功能的插头有效插合长度略长，保证插入对应母座后所有触点都能稳定贴合。插头尾部的线缆出线口直径根据适配的线缆规格调整，通常适配线径3mm到5mm的多芯音频线，建模过程中需要严格控制插芯各段的同轴度，避免插芯偏心导致插入母座时出现卡滞、接触偏位的问题。绝缘隔层的厚度需要兼顾结构强度与绝缘性能，通常控制在0.3mm到0.5mm之间，过薄容易在插拔过程中破损导致短路，过厚则会挤占触点的接触面积，影响接触稳定性。

　　在实际工程应用中，这类插头的建模需要重点关注几个配合公差：首先是插芯外径与标准3.5mm母座内孔的配合公差，通常采用间隙配合，保证插拔力度在合适区间，既不会因为过松导致接触不良，也不会因为过紧导致插拔困难甚至损坏母座。其次是各段触点的轴向位置公差，必须和母座内部的弹片位置精准对应，否则会出现声道错位、麦克风功能失效的问题。另外尾部应力释放结构的弧度设计也需要反复验证，通常做圆弧过渡，避免直角结构导致的应力集中，保证线缆在弯折到不同角度时，应力都能均匀分散在缓冲段上，而不是集中在线缆与插头的衔接点。

　　从使用场景的适配性来看，不同应用场景下的插头设计会有细微调整，比如用于便携设备的直头插头会尽量缩短整体长度，避免突出设备过多影响携带；用于桌面设备或者狭窄空间的弯头插头会做90度弯折设计，减少线缆弯折半径，避免线缆被磕碰导致插头松脱。部分工业场景使用的音频插头还会在外壳上增加锁紧结构，插入后可以和母座锁定，避免设备振动导致插头脱落。建模过程中需要把这些场景化的结构细节都还原到位，保证模型可以直接用于结构验证、装配模拟或者产品开模前的结构评审，而不是仅做外观层面的曲面建模。
