壁挂式旋钮操作控制装置结构设计

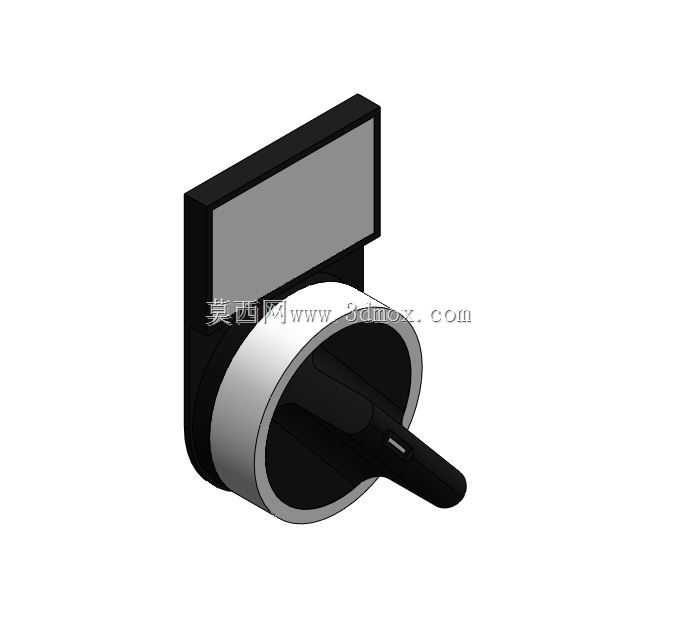

　　这款壁挂安装的旋钮式操作控制组件，主要适配工业现场墙面嵌入式电控柜体、小型设备旁侧就近操作点位的人机交互需求，常见于车间工位旁的本地控制单元、小型配电回路现场操作端、试验台辅助调节点位，替代传统平面式按键或外露式手柄，降低现场误触概率的同时，优化操作时的人机握持手感。从结构设计逻辑来看，组件分为背部安装基座、中部旋转主体、前端操作手柄、上部状态标识区四个独立模块，背部基座采用贴墙嵌入式安装结构，安装时可直接卡入墙面预留的标准方孔，基座边缘设置的限位凸台可保证安装后与墙面贴合度，避免长期使用后出现松动移位，安装边界预留的走线空间可适配常规控制线缆的穿接需求，无需额外扩大墙面开孔尺寸。

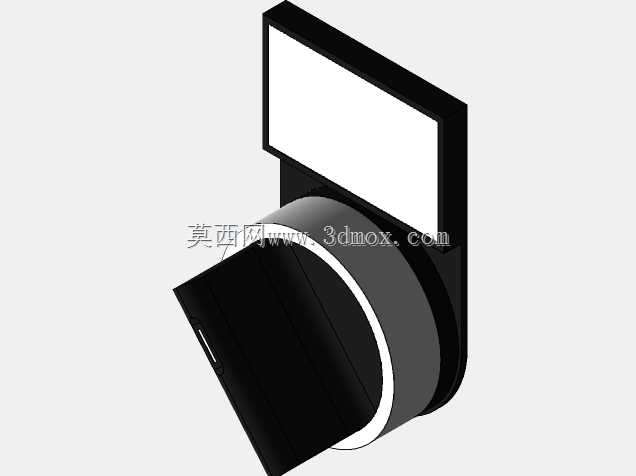

　　中部旋转主体采用环形金属质感外圈设计，外圈与内部旋转轴之间设置阻尼结构，旋转操作时可提供清晰的档位反馈，每旋转15度设置一个定位卡点，操作人员无需目视即可通过手感判断调节档位，适配现场光线不足或需要盲操作的工况；旋转主体的内部转轴采用耐磨工程塑料材质，与基座的轴套配合间隙控制在0.1mm以内，长期反复旋转不会出现旷量，保证操作精度的一致性。前端操作手柄采用符合人体工学的弧形凸起设计，手柄表面设置细微防滑纹理，操作人员佩戴常规劳保手套时也可稳定施力，手柄端部的定位标识线与上部标识区的刻度配合，可直观显示当前调节档位，标识区采用内嵌式平面设计，表面覆盖透明耐磨防护层，避免现场粉尘、油污侵蚀刻度标识，长期使用也不会出现标识模糊脱落的问题。

　　从安装适配性来看，组件整体突出墙面的厚度控制在合理范围，不会对现场通道通行造成阻碍，背部安装结构兼容常规电控面板的开孔尺寸，替换原有同规格控制组件时无需重新开孔，降低现场改造的施工量；旋转主体的阻尼力度经过多轮调校，既不会因为阻尼过小导致轻微触碰就移位，也不会因为阻尼过大造成操作费力，适配不同操作人员的施力习惯。在实际应用场景中，这类控制组件可用于调节设备运行参数、切换回路通断状态、选择设备运行模式，相比传统的平面旋钮，带延伸手柄的设计更适合需要快速调节、频繁操作的工位，壁挂式的安装方式也节省了操作台的台面空间，适合空间紧凑的现场工位布局。

　　结构设计上充分考虑了工业现场的使用环境，所有外露拼接处都设置了微小的导流斜面，避免液体、粉尘顺着拼接缝隙进入组件内部，提升组件在多尘、轻微溅水工况下的适应能力，上部标识区的平面设计也便于日常清洁维护，擦拭表面时不会积存污渍。
