工业设备方形安装控制按钮结构

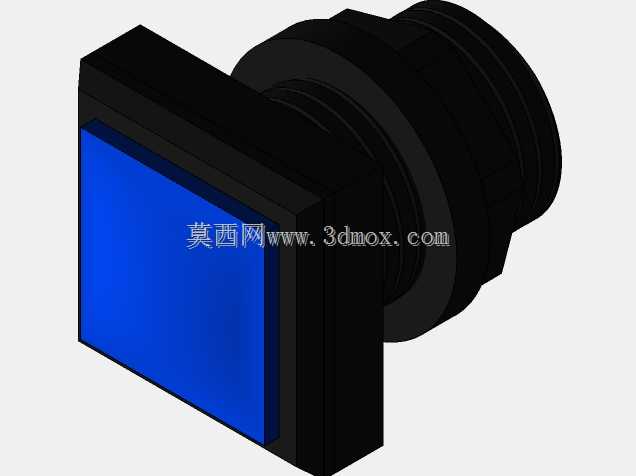

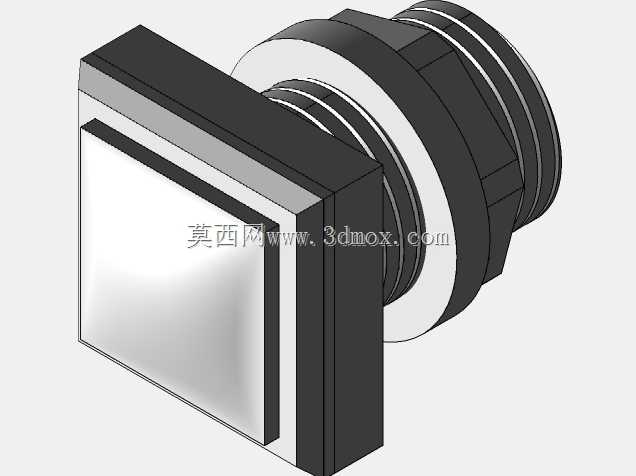

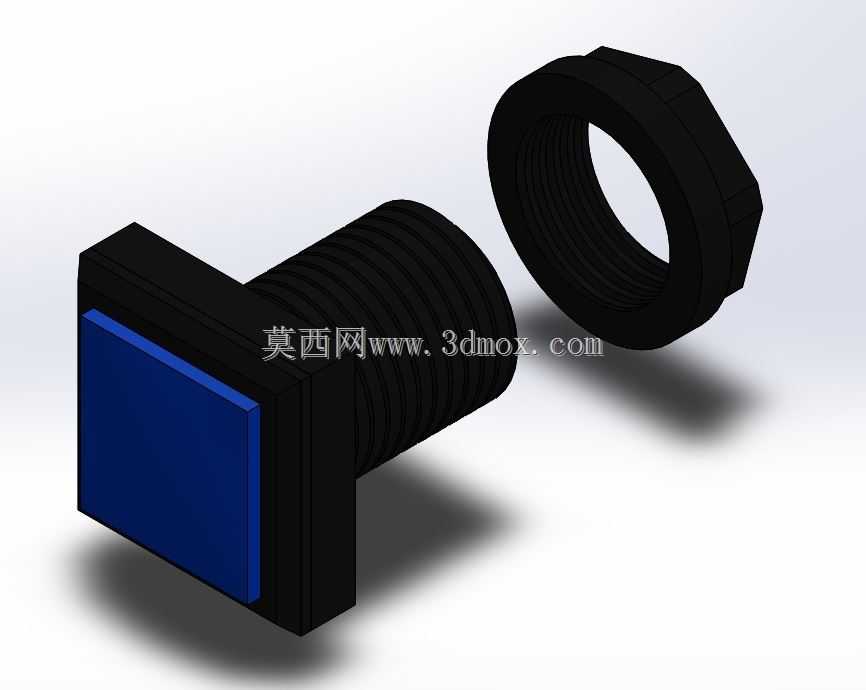

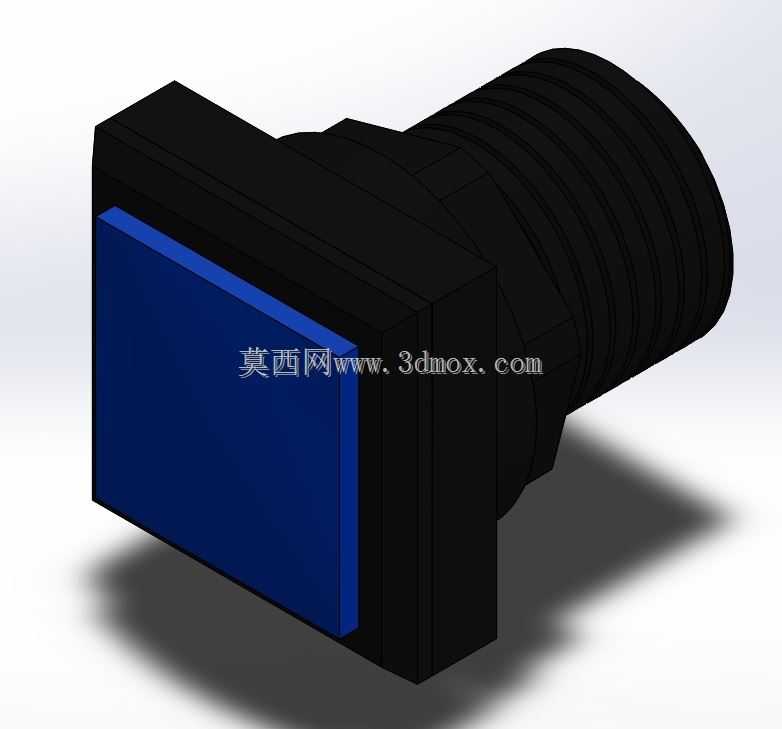

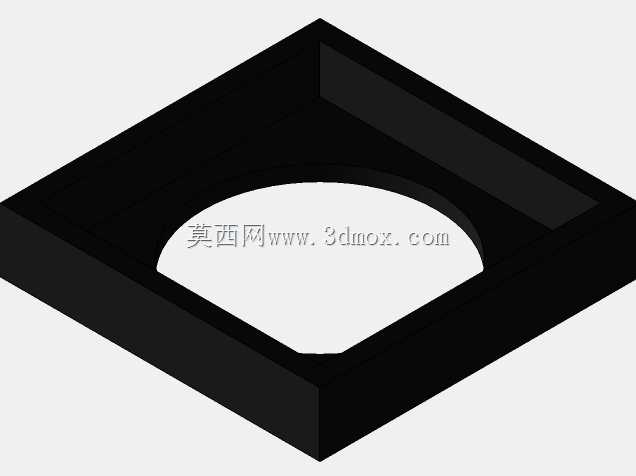

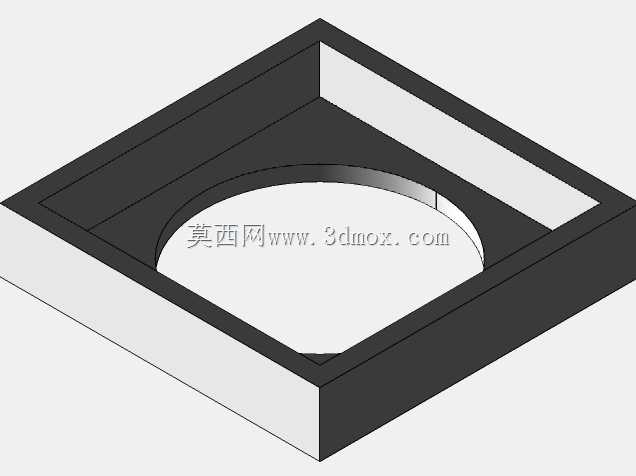

　　这类方形安装式控制按钮，多应用在工业控制柜面板、小型自动化设备操作端、生产线工位旁的操作盒上，作为启停、模式切换、信号触发的手动输入部件使用，相比圆形按钮，方形按键的按压接触面积更大，操作人员戴劳保手套操作时也能准确触发，不会出现按偏、误触相邻按键的问题。从结构上看，整套部件分为按键主体与锁紧螺母两部分，主体前段为方形按压端，中段带外螺纹的柱体用于穿过面板安装孔，后端为接线与内部触点容纳腔，配套的六角锁紧螺母从面板后侧拧在主体螺纹段上，即可将按钮牢牢固定在面板开孔处，无需额外的卡扣或者螺丝固定，安装效率很高，适合批量组装设备时使用。

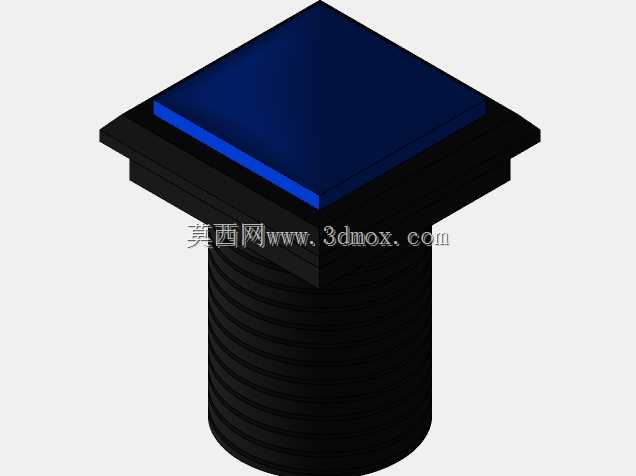

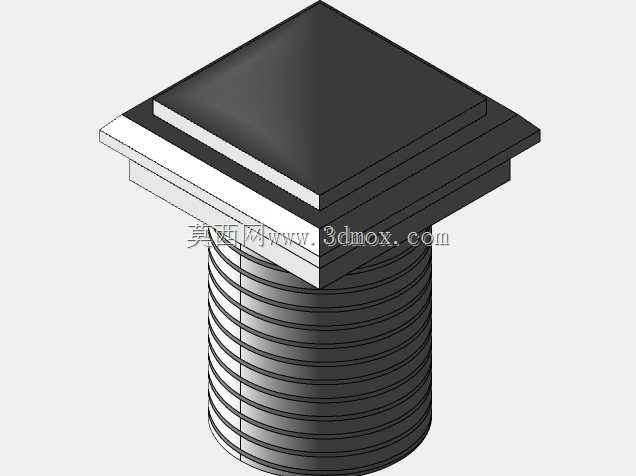

　　设计时首先考虑的是面板安装的适配性，螺纹段的直径匹配行业通用的16mm、22mm标准面板开孔尺寸，安装时只需要在面板上开出对应直径的圆孔，将按钮从正面穿入，后侧拧上螺母即可完成固定，螺纹段的长度预留了足够的余量，可适配1-5mm厚度的钢板、亚克力、绝缘板材等不同材质的操作面板，不需要针对面板厚度额外定制配件。按键的按压面做了微凸的方形设计，边缘做了小倒角处理，既避免尖锐棱角划伤操作人员手指，也能让按压时的受力更均匀，内部的复位弹簧采用标准圆柱螺旋弹簧，按压行程控制在3-5mm区间，按压力度设置在3-5N，既不会因为力度太轻出现误触发，也不会因为按压力度过大导致长时间操作手指疲劳。

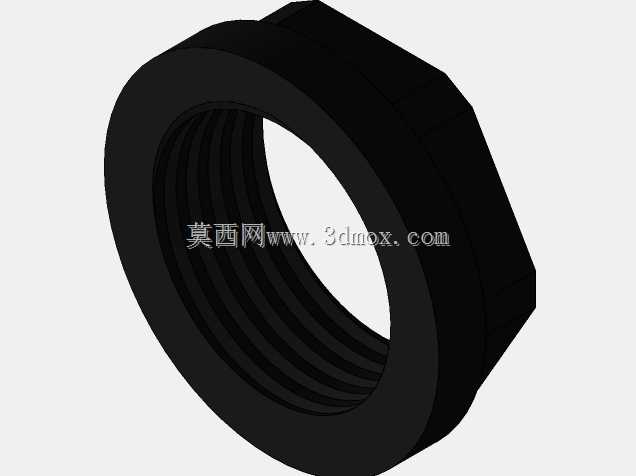

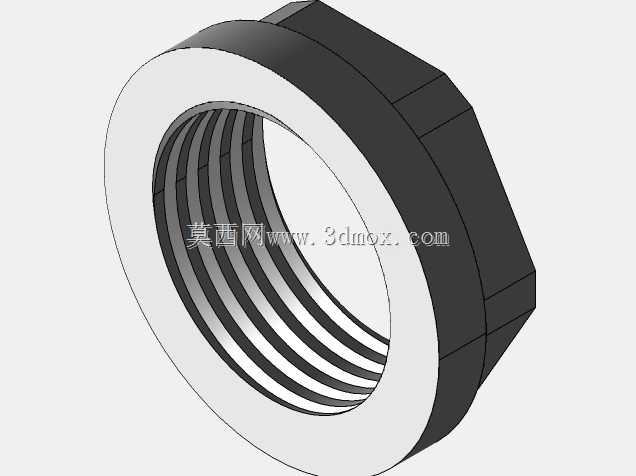

　　配套的锁紧螺母为六角外形，和普通标准螺母的外形尺寸一致，安装时可以使用普通开口扳手、活动扳手直接拧紧，不需要专用工具，螺母内侧的螺纹和主体螺纹段做了公差配合优化，拧紧后不会出现松脱，即使设备运行过程中有持续振动，也能保证按钮安装位置不偏移，不会出现按键卡滞的问题。这类按钮的防护等级可以达到IP65级别，按键主体和面板接触的位置带有一圈橡胶密封圈，当螺母拧紧后，密封圈会被压紧在面板和按钮主体的台阶面之间，阻挡车间内的粉尘、切削液飞溅、水汽进入按钮内部或者控制柜内，适合在机加工车间、装配生产线、户外小型设备等有粉尘、少量液体飞溅的场景使用。内部的触点模块采用模块化设计，可以根据使用需求搭配常开、常闭触点组合，单按钮最多可以叠加4组触点，满足不同的控制回路接线需求，触点部分采用银合金材质，导通性能稳定，长时间通断使用也不会出现接触不良的问题，机械寿命可以达到百万次级，能够满足工业设备长期高频操作的使用需求。在做三维结构设计时，首先要确定安装基准，以面板安装面为Z向基准，按键按压方向为Z轴方向，方形按键的四个边分别和X、Y轴平行，方便在面板上排布多个按键时对齐，保证操作面板的布局整齐美观。

　　建模时需要注意螺纹段的尺寸公差，外螺纹采用6g公差等级，配套螺母的内螺纹采用6H公差等级，保证实际加工装配时可以顺利拧入，不会出现卡滞或者间隙过大的问题；按键按压端和主体外壳之间的配合间隙控制在0.1-0.2mm，既保证按键可以顺畅上下活动，也不会因为间隙过大进入粉尘导致卡滞。另外还要考虑接线空间，按钮后端的接线端子预留了足够的接线空间，可以容纳1.5平方毫米的多股铜芯线接入，接线螺丝采用标准M3螺丝，压线牢固，不会因为设备振动出现接线松脱的问题。在设备选型时，需要根据面板的厚度选择对应螺纹长度的型号，根据控制回路的电压、电流参数选择对应的触点模块，同时根据操作功能的区分选择不同颜色的按键帽，比如蓝色多用于复位、辅助功能，红色多用于急停、停止，绿色多用于启动，方便操作人员快速识别按键功能，减少误操作的概率。这类按钮的整体结构紧凑，安装后突出面板的高度控制在10mm以内，不会因为突出过高被意外碰撞触发，也不会占用过多的面板外侧空间，适合在空间紧凑的小型操作盒、便携式操作终端上使用。
