85HS混合式步进电机结构设计方案

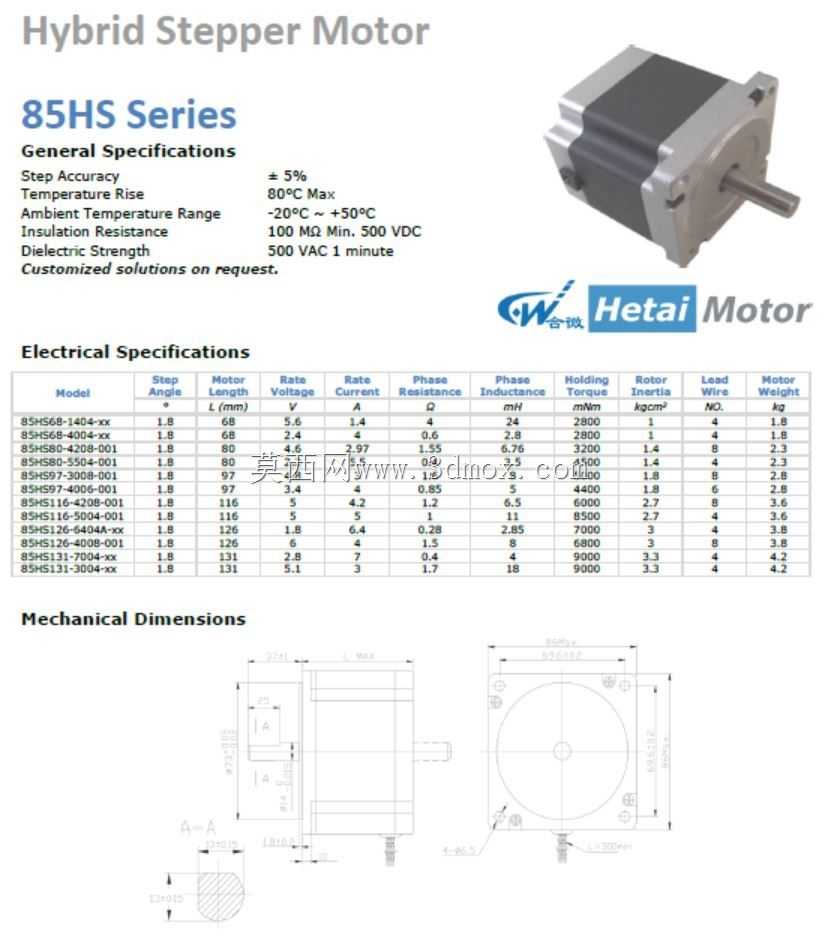

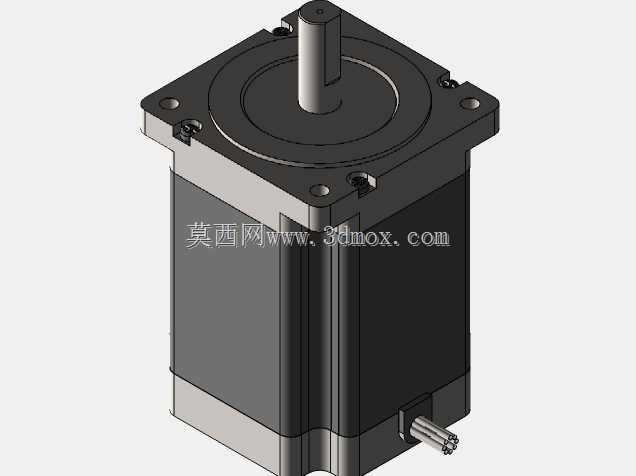

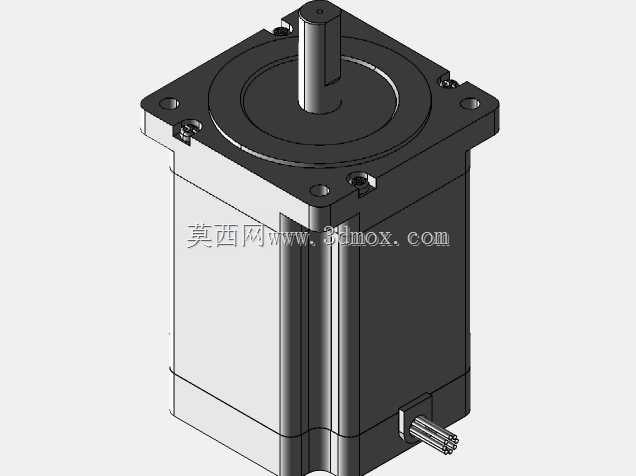

　　在自动化生产线的物料输送工位、小型数控设备的进给轴驱动、3D打印设备的运动执行单元、包装机械的分度送料机构里，85规格混合式步进电机是应用频次极高的动力执行部件，这类电机兼顾了反应式步进电机的高转矩输出特性与永磁式步进电机的低振动运行优势，在开环控制场景下能省去额外的位置反馈元件，大幅降低整套设备的硬件成本与调试复杂度。做这款模型的结构设计时，首先要考虑的是安装端的适配性，前端盖采用标准NEMA34安装法兰尺寸，四个安装孔的位置度公差控制在0.02mm以内，法兰止口的同轴度相对于输出轴轴线的跳动不超过0.015mm，确保电机安装到设备安装板后，输出轴与负载端的传动部件不会出现偏载磨损。

　　输出轴采用单扁位结构设计，扁位的铣削深度与宽度匹配通用的联轴器锁紧尺寸，轴伸长度预留了足够的安装空间，既可以直接装配同步轮、齿轮这类直连传动件，也能通过联轴器连接滚珠丝杠、电动滑台这类直线运动部件，轴端的倒角处理方便装配时快速导入安装孔，避免刮伤配合件的内孔表面。电机本体的外壳采用方形拉伸铝型材结构，型材的壁厚经过刚度校核，在电机额定转矩输出时不会出现明显的形变，外壳表面的散热筋结构增大了与空气的接触面积，即使在长时间连续运行的工况下，绕组产生的热量也能通过铝壳快速散出，避免内部磁钢因为高温出现退磁问题。

　　后端盖预留了出线孔位置，出线端采用密封结构设计，既可以走航空插头的接线方式，也能直接引出多芯线缆适配不同设备的接线需求，线缆的出线方向可以根据安装空间调整，不会因为走线问题干涉周边的设备部件。设计过程中特意做了参数化的机身长度调整结构，通过修改定子叠厚的参数就能快速生成不同转矩等级的同系列电机模型，不用重新绘制法兰、端盖、输出轴这些通用部件，能大幅缩短同系列产品的设计迭代周期，不管是需要小转矩的轻载高速场景，还是大转矩的低速重载场景，都能通过调整机身长度快速匹配对应的电机规格，不用重新开模制作端盖和安装法兰，能有效降低生产端的模具成本。

　　在安装边界的校核上，电机的方形机身外轮廓到安装法兰的定位尺寸做了明确的约束，安装时只要设备端的安装孔位匹配NEMA34标准，就不会出现机身与周边结构件干涉的问题，输出轴的径向跳动与轴向窜动都按照工业级步进电机的精度要求做了结构约束，保证电机运行时的传动平稳性，减少因为轴系跳动带来的传动噪音与部件磨损。这类混合式步进电机的应用场景覆盖极广，从纺织机械的纱线张力控制机构，到电子加工设备的点位搬运机构，再到广告设备的喷绘小车驱动，都能看到同规格电机的身影，做三维建模的时候把各个配合面的公差、安装尺寸都做了精准还原，结构设计人员在做设备整体布局时，可以直接调用这个模型做干涉检查，不用反复核对二维样本上的尺寸参数，能有效减少设计阶段的尺寸匹配错误，缩短设备的整体研发周期。模型里的绕组部分、磁钢部分都做了简化处理，保留了外部安装需要的所有关键尺寸，同时不会因为模型过于复杂影响装配体的运行流畅度，不管是做设备的方案演示，还是做安装工位的结构设计，都能满足使用需求。
